Схема электрическая АБС 8.1 тормозов Соболь-Бизнес 4х2

Схема электрическая АБС 8.1 тормозов автомобиля Соболь-Бизнес 4х2 с двигателем Cummins от 07.11

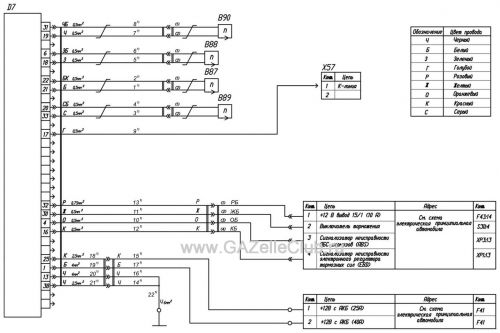

Электрическая принципиальная схема ЛВС 8.1 тормозов автомобилей с колесной формулой 4x2:

D7 - блок управления АБС; В87 - датчик скорости вращения переднего левого колеса; В88 - датчик скорости вращения переднего правого колеса; В89 - датчик скорости вращения заднего левого колеса; В90 - датчик скорости вращения заднего правого колеса; Х57 - колодка диагностики
