Электрическая схема управления двигателем Chrysler Евро-3

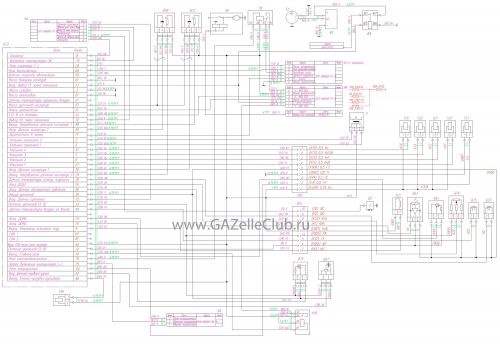

Электрическая схема системы управления двигателем Chrysler(Евро-3) автомобилей семейства ГАЗель. 14.01.08

Перечень элементов схемы

В2 Датчик аварийного давления масла
B63 Датчик абсолютного давления
В70 Датчик температуры охлаждающей жидкости
В72 Датчик кислорода
В74 Датчик синхронизации и скорости вращения
В75 Датчик температуры воздуха на впуске
В76 Датчик положения заслонки дросселя
В91 Датчик фазы
В97 Датчик неродной дороги
В98 Датчик кислорода диагностический
G1 Генератор
D23 Блок управления
К9,К46,К4    Реле электромагнитное
М1 Стартер
Т1 Катушка зажигания
X65.X82    Соединительные колодки с жгутом по двигателю
X37,Х38 Соединительные колодки
Х53 Соединительная колодка
Х39,Х56    Соединительные колодки
У19...У22 Форсунки электромагнитные
Y23 Регулятор холостого хода
Y46 Клапан продувки адсорбера
Y27 Муфта компрессора
V1 Регулятор напряжения
