Схема Соболь-Бизнес 4х2 с Cummins

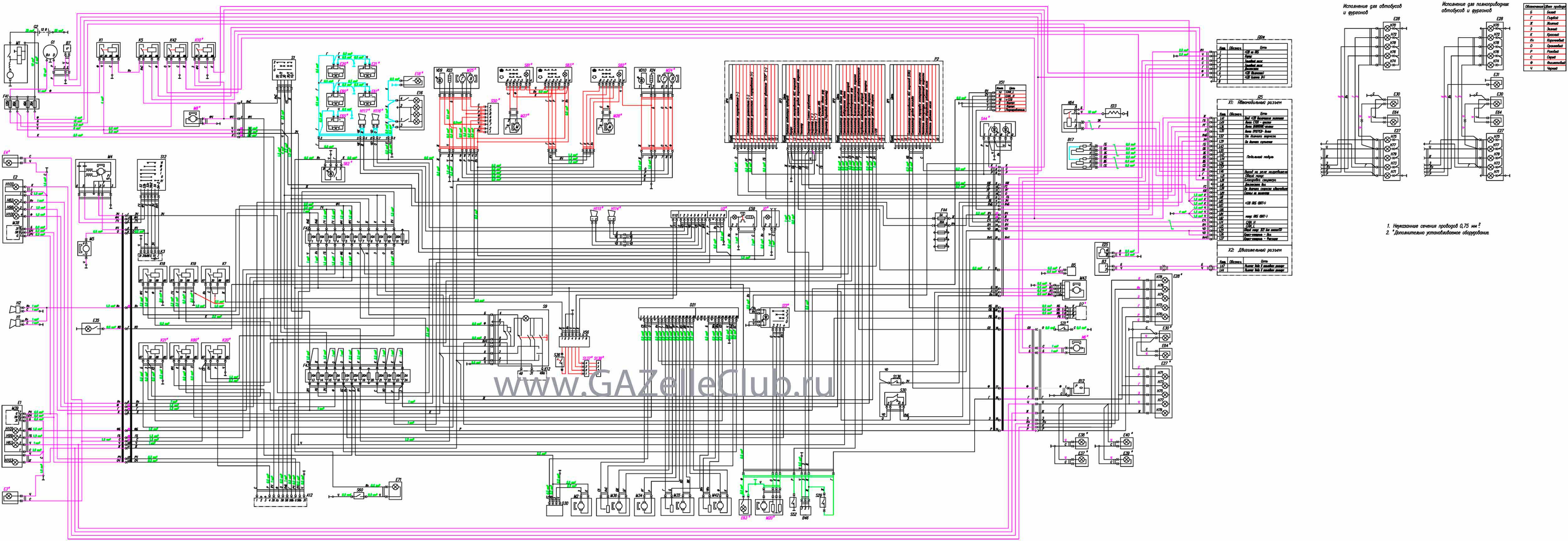

Схема электрическая принципиальная ам Соболь-Бизнес (4х2) с дв. Cummins (07.11)

Схема электрическая принципиальная автомобильная для Соболь Бизнес с двигателем Cummins

Обозначения схемы:

А5 - блок управления двигателем; А8 - догреватель; А12 - модуль управления светотехникой; ВЗ - датчик наличия воды в топливном фильтре; В5 - датчик сигнализатора аварийного падения уровня тормозной жидкости;

В7 - датчик температуры охлаждающей жидкости; В12 - датчик указателя уровня топлива; В17 - датчик положения педали газа; В46 датчик скорости; D7 - блок управления антиблокировочной системой тормозов; D21 - пулы управления отопительно-вентиляционной установкой; D30 - блок регулировки скорости вентилятора отопнтсля; Е1 - фара головного света левая; Е2 - фар;» головного света правая; ЕЗ - фара противотуманная левая;

Е4 - фара противотуманная правая; Е16 - плафон кабины; EI8 - плафон кузова; E20.E2I - плафоны салона правые; Е23 - свеча подогревателя двигателя; Е25 - подогреватель топлива в фильтре; Е27 - фонарь задний левый; Е28 - фонарь задний правый; Е30.Е64 - фонари освещения номерного знака; Е31 - фонарь противотуманный задний; Е35 - фонарь подкапотный; Е37,Е38.Е39.Е40 дополнительные габаритные фонари;

Е59 - прикуриватель; Е60.Е61 - плафоны салона левые; Е63 плафон освещения подножки; Е65 - плафон второго ряда сидений; Е71 плафон освещения вещевого ящика; F41 - блок предохрани гелей силовой; F42 - верхний ряд предохранителей; F43 - нижний ряд предохранителей;

F44 - дополнительные предохранители; G1 - генератор; G2 - аккумуляторная батарея; Н 1.Н2 - сигналы звуковые; Н62 - лампа габаритного света правая; Н63 - лампа габаритного света левая; Н70 - лампа противотуманная задняя правая; Н71 - лампа противотуманная задняя левая; Н72 - лампа света заднего хода правая; Н73 - лампа света заднего хода левая; Н74 - лампа сигнала торможения правая; Н75 - лампа сигнала торможения левая;

Н76 - лампа габаритного света заднего правая; Н77 - лампа габаритного света заднего левая; Н78 - лампа указателя поворота заднего правая;

1179 - лампа указателя поворота заднего левая; Н98 - лампа ближнего света правая; Н99 - лампа ближнего света левая; HI00 - лампа дальнего света правая; 11101 - лампа дальнего свсга левая; 11102 - лампа указателя поворота переднего правая; Н103 - лампа указателя поворота переднего левая;

Н114 ,Н 115 - громкоговорители передние; Н116.Н 117 - громкоговорители задние; KI - реле стартера; КЗ - реле управления стеклоочистителем;

К5 - реле блокировки стартера; К7 - реле сигналов; К10 - реле догрсватсля; К12 - прерыватель указателей поворотов; К18 - реле дальнего света;

К19 - реле ближнего света; К20 - реле противотуманных фар; К21 - реле подогрева зеркал; К42 - реле подогрева топлива в фильтре; К64 - реле свечи подогревателя двигателя; К80 реле электронасоса отопителя; Ml стартер; М2 электродвигатель отопнтсля; М4 - электродвигатель стеклоочистителя; М5 - электродвигатель стеклоомывателя; Мб - топливный насос догревателя; М8 - электронасос дополнительного отопителя;

М20 - электродвигатель дополнительного отопителя; М24 - электропривод правого зеркала; М25 - электропривод левою зеркала; М27 - моторедуктор левого стеклоподъемника; М28 - моторедуктор правого стеклоподъемника; М34 - моторедуктор рециркуляции; М35 - моторедуктор «стекло-грудь»; М36 - моторедуктор «тепло-холод»; М38 - электропривод корректора фар правый; М39 - электропривод корректора фар левый; М42 - моторедуктор «стекло-ноги»; М43 электрокран отопителя; Р2 - комбинация приборов; R23.R24 элементы обогрева зеркал; S1 - выключатель зажигания;

S9 - переключатель указателей поворотов и света фар; S12 - переключатель стеклоочистителя; S29 выключатель света заднего хода;

S30 - выключатель сигнала торможения; S31 - выключатель сигнализатора блокировки меж осевого дифференциала; S36 - выключатель звуковых сигналов; S44 - выключатель догревателя; S50 - переключатель положения зеркал; S52 - выключатель сигнализатора стояночного тормоза;

S60 - выключатель плафона освещения вещевого ящика; S62 - выключатель плафонов освещения; S73 - переключатель электродвигателя дополнительного отопителя; S81 - переключатель элсктростеклоподьемника левой двери; S82.S83 - переключатели электростеклоподъемпика правой двери; S136 - датчик положения педали сцепления; S137 - кнопка переключения каналов магнитолы; S138 - кнопка регулирования громкости магнитолы; U2 - магнитола; VD9 повторитель указателя поворота левый; VD10 - повторитель указателя поворота правый; XI - розетка;

Х51 - колодка диагностики; Х56 - многофункциональное токосьемное устройство
