Схема управления двигателем Cummins Евро-4

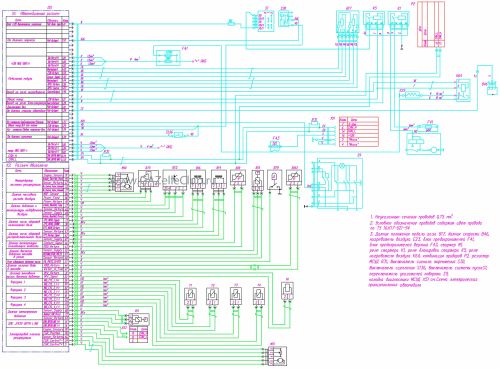

Схема электрическая управления двигателем ГАЗель, Соболь с дв. Cummins Евро-4

Электрическая схема управления двигателем, обозначения на схеме: А5 - блок управления двигателем; В11 - датчик атмосферного давления; В12 - датчик давления и температуры надувочного воздуха; В14 - датчик числа оборотов распределительного вала; В15 - датчик высокого давления топлива в рейле; В16 - датчик числа оборотов коленчатого вала; В18 - датчик температуры охлаждающей жидкости; В19 - реле аварийного давления масла; В75 - датчик массового расхода воздуха; В103 - датчик наличия воды в топливе; М50 - моторедуктор заслонки рециркуляции; М51 - электропривод клапана рециркуляции; У1,Y2,Y3,Y4 - топливные форсунки; N1 - дозатор топливного насоса высокого давления; Х53 - диагностический разъем
