Схема управления двигателем УМЗ-4216 Евро-3 ГАЗель

Документация » Электросхемы » Схема управления двигателем УМЗ-4216 Евро-3 ГАЗель

Суббота, 04 Мая 2013 21:40

Схема управления двигателем УМЗ-4216 Евро-3 ГАЗель

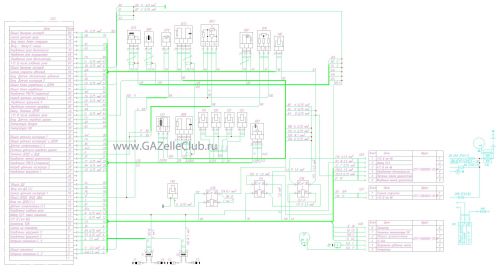

Электрическая схема системы управления двигателем УМЗ-4216 Евро-3 автомобилей семейства ГАЗель от 14.01.08

Обозначения схемы

B63 Датчик абсолютного давления
В70 Датчик температуры
В72 Датчик кислорода
В74 Датчик синхронизации и скорости вращения
В76 Датчик положения заслонки дросселя
В91 Датчик фазы
В92 Датчик детонации
В97 Датчик неровной дороги
В98 Датчик кислорода диагностический
D23 Блок управления
F1..F4    Свеча зажигания
К9, K36 Реле электромагнитное
К 46 Реле электромагнитное
Т1, T4 Катушка зажигания
Y19...Y22 Форсунка электромагнитная
Y23 Регулятор холостого хода
Y46 Клапан продувки адсорбера
Y48 Муфта электромагнитная отключения вентилятора
X37, X38 Колодки соединительные
Х51 Колодка диагностики
