Схема для автомобилей Газель, Соболь ЗМЗ-40524 Евро-3

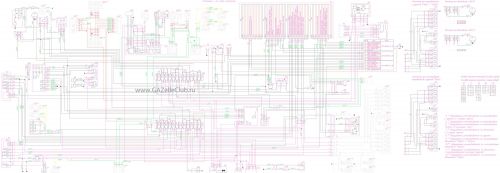

Схема электрическая принципиальная для автомобилей Газель, Соболь с двигателем ЗМЗ-40524 Евро-3

Обозначения электро схемы

A9 Топливный модуль

B2 Датчик сигнализатора аварийного давление масла

B5 Датчик сигнализатора аварийного падения уровня тормозной жидкости

B12 Датчик указателя уровня топлива

В46     Датчик скорости

D7 Блок управления антиблокировочной системой тормозов

D21 Пульт управления отопительно вентиляционной установкой

D27 Регулятор освещенности приборов

E1 Фара головного света левая

E2 Фара головного света правая

E9 Повторитель указатели поворота левый

E10 Повторитель указатели поборота правый

E16 Плафон кабины

E17 Плафон платформы

E18 Плафон кузова

E20, E21 Плафон салона правый

E27 Фонарь задний левый

E28 Фонарь задний правый

E30,E64 Фонарь освещении номерного знака

E31 Фонарь противотуманный задний

E35 Фонарь подкапотный

E59 Прикуриватель

E60,E61          Плафон салона левый

E63 Плафон освещении подножки

E65 Плафон второго ряда сидений

E68 Плафон индивидуального освещения

E71 Плафон освещении вещевого ящика

F41 Блок предохранителей

F42 Блок предохранителей верхний

F43 Блок предохранителей нижний

G1 Генератор

G2 Аккумуляторная батарея

H1,H2 Сигнал звуковой

H62 Лампа габаритного света правая

H63 Лампа габаритного света левая

Н70 Лампа противотуманная задняя правая

Н71 Лампа противотуманная задняя левая

Н72 Лампа света заднего хода правая

Н73 Лампа света заднего хода левая

H74 Лампа сигнала торможения правая

H75 Лампа сигнала торможения левая

H76 Лампа габаритного света заднего правая

H77 Лампа габаритного света заднего левая

H78 Лампа указателя поворота заднего правая

H79 Лампа указателя поворота заднего левая

H98 Лампа ближнего света правая

H99 Лампа ближнего света левая

H100 Лампа дальнего света правая

Н101 Лампа дальнего света левая

H102 Лампа указатели поворота переднего правая

H103 Лампа указателя поворота переднего левая

K1 Реле стартера

K3 Реле управления стеклоочистителем

K7 Реле сигналов

K12 Прерыватель указателей поворота

K13 Прерыватель сигнализатора стояночного тормоза

K16 Выключатель аккумуляторной батареи дистанционный

K40 Реле фар

M1 Стартер

M2 Электродвигатель отопителя

M4 Электродвигатель стеклоочистителя

М5 Электродвигатель стеклоомывателя

M6 Топливный насос

М8 Электронасос дополнительного отопителя

M20 Электродвигатель дополнительного отопителя

М24 Электроуправляемое зеркало правое

М25 Электроуправляемое зеркало левое

M38 Электропривод корректора фар правый

M39 Электропривод корректора фар левый

M43 Электрокран отопителя

P2 Комбинация приборов

R12 Резистор электродвигателя отопителя

S1 Выключатель зажигания

S3 Выключатель плафонов второго рядя сидений

S5 Выключатель аварийной световой сигнализации

S6 Переключатель электродвигателя и электронасоса отопителя

S8 Переключатель освещение

S9 Переключатель указателей поворотов и света фар

S12 Переключатель стеклоочистителя

S13 Кнопочный выключатель дистанционного выключения батареи

S15 Выключатель обогрева зеркал

S21 Выключатель сигнализатора понижающей передачи

S29 Выключатель света заднего хода

s30 Выключатель сигнала торможения

S31 Выключатель сигнализатора блокировки межосевого дифференциала

S50 Переключатель привода зеркал

S52 Выключатель сигнализатора стояночного тормоза

S60 Выключатель плафона освещения вещевого ящика

S62 Выключатель плафонов салона

S73 Переключатель электродвигателя дополнительного отопителя

S116 Переключатель корректора фар

S136 Выключатель сцепления

U2 Магнитола

X51 Колодка диагностики
