Схема управления двигателем ГАЗ-33106 Валдай Cummins Евро-4

Документация » Электросхемы » Валдай » Схема управления двигателем ГАЗ-33106 Валдай Cummins Евро-4

Пятница, 15 Ноября 2013 19:32

Схема управления двигателем ГАЗ-33106 Валдай Cummins Евро-4

 Схема управления двигателем ГАЗ-33106 Валдай Cummins Евро-4

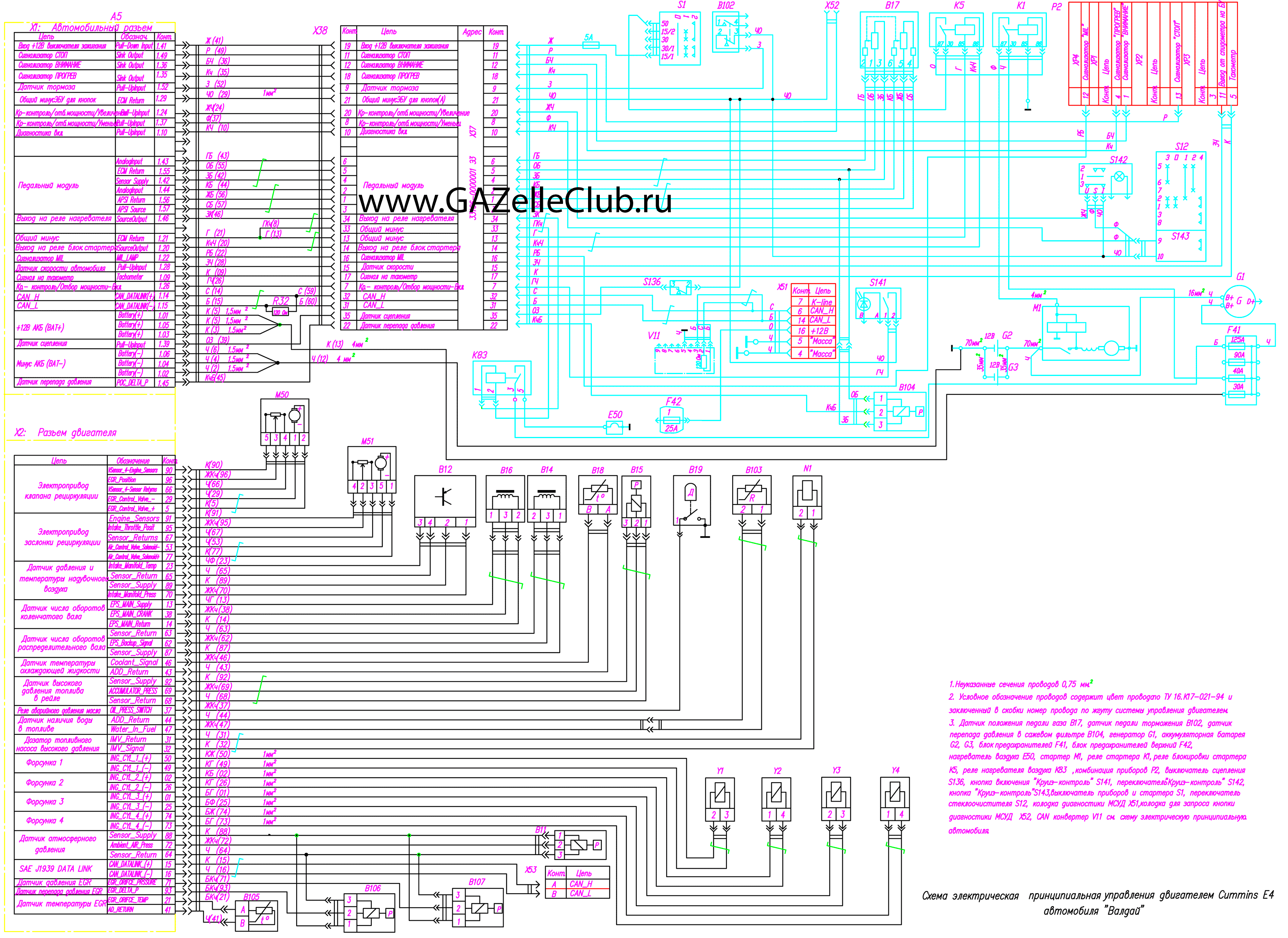

Схема электрическая принципиальная управления двигателем автомобиля ГАЗ-33106 Валдай с двигателем Cummins Евро-4:
А5 – блок управления двигателем;
В11 – датчик атмосферного давления;
В12 – датчик давления и температуры надувочного воздуха;
В14 – датчик числа оборотов распределительного вала;
В15 – датчик высокого давления топлива в рейле;
В16 – датчик числа оборотов коленчатого вала;
В18 – датчик температуры охлаждающей жидкости;
В19 – реле аварийного давления масла;
В103 – датчик наличия воды в топливе;
В105 – датчик температуры ЕGR;
В106 – датчик перепада давления ЕGR;
В107 – датчик давления ЕGR;
М50 – электропривод клапана рециркуляции;
М51 – электропривод заслонки рециркуляции;
Y1,Y2,Y3,Y4 – топливные форсунки;
N1 – дозатор топливного насоса высокого давления;
R32 – резистор САN-шины;
Х38 – соединительный разъем;
Х53 – диагностический разъем.
