Усиление задних дверей, шпингалеты

[M122TO 47]

По ногочисленым просьбам решил создать тему и расказать как я избавился от частых поломок замка задней двери .за первые 2 года эксплуатации и езды по дорогам , несколько раз менял замок на задней двери , не помогала ни установка дополнительных пластин под фиксаторы двери .потом произошло , то что случалось наверное у многих , выломало шип -фиксатор замка .пришлось делать пластинку и клепать ее на дверь .Посидели в гараже покумекали и решили сделать маленький апгрейд дверей .Для начала приварили 2 уголка 50 мм к полу по середине кузова , в углах дверей просверлили отверстия и всавили болты и зафиксировали их .В уголках просверлили отверстия для жеской фиксации дверей .В верхней части двери просверлил отверстие , через которое длиным болтом фиксируем дверь в опору полки .При жеской фиксации одной двери мы получаем жеский каркас задней рамки кузова , изчезают постоянные скрипы при езде по бездорожью и выламывание шипов фиксаторов замка











Изменено 12 мая, 2012 пользователем Toyota007

[Vic123 261]

Молодец! Просто и надежно!

[karell 156]

Жестко, но не для грузового использования.

[Vic123 261]

Жестко, но не для грузового использования.

Почему?

[skobar 32]

Почему?

Если в день задние двери раз 15 открывать(у меня так бывает) то гайки откручивать замучаешься...

[paul799 831]

Леша, извини, но твое решение годится лишь для ушатаных в усмерть кузовов. Я только сейчас вернулся из гаража - устранял дребезжание задних дверей. Купил вчера 2 защелки на левую дверь за 125 рублей/комплект (на родных были "пропилы" от запорных планок) и 2 планки. Заменил защелки и одну планку (нижнюю) на кузове. Обварил изнутри штырь (люфтил) на который защелкивается замок правой двери. Поехал сегодня по буесракам - тишина! Кстати, Вася - Карел не даст соврать - мы вместе с ним Бу-Андерсена пытали на предмет материала этих защелок (типа силумин-гавно). Лысэватый представитель ГАЗа (а он и переводил) заявил, что с нового года (2011?) материал защелок изменен. Купленные мною защелки были изготовлены из чудного сплава, который строгается ножиком...

[panik 91]

Если в день задние двери раз 15 открывать(у меня так бывает) то гайки откручивать замучаешься...

На левой двери изнашивается нижняя защелка и дверь начинает стучать,а кажется что стучит рессора или подшипник или все что угодно. С этим стуком я приехал в луидор,за руль садится мастер я рядом слесарь в багажник и едем по кочкам. Стук есть, заезжаем в рем зону где стучит найти не могут. Потом я понял почему они стук не находили-защелки менять неудобно. Вобщем не знаю что лучше: защелки часто менять,стук слушать или дверь на болты закручивать.

пока писал Паша уже ответил

Изменено 13 мая, 2012 пользователем panik

[Алексей 066 29]

Предложенный вариант на пассажирскую не очень подходит. У меня планки подваренные прутками, чтобы потолще были. Защелки заменены стальными, но тогда изнашиваются силуминовые корпуса защелок. Фиксатор между дверями помогает от износа замка и его штыря, ставил один посередине, сейчас завод ставит два.

[serbey 16]

я делал давно подобную конструкцию.на маршрутках. крепил левую дверь. .по началу вроде всё класно ---но при хорошем прыжке может срезать болт на раз.болты были м10. потом пришёл к конструкциии с распорными болтами... один ввех --другой вниз. и болты м12.

[karell 156]

Почему?

Угольник буде мешать погрузке паллет. Высота проёма и так мала, а тут ещё угольник.



Купленные мною защелки были изготовлены из чудного сплава, который строгается ножиком...

Деревянными оказывается могут быть не только рубли, но и автомобильные детали! :lol:

[mr.doctor 0]

На маршрутку не пойдет, транспортники раком поставят. Аварийный выход, мля!!! :(

[Алексей 066 29]

На маршрутку не пойдет, транспортники раком поставят. Аварийный выход, мля!!! :(

Согласен. Все типа по заводскому должно открываться.

[serbey 16]

Купленные мною защелки были изготовлены из чудного сплава, который строгается ножиком...

это же сделано для нашего же блага----если не подходит --легко подогнать по месту..

[Матвей 5]

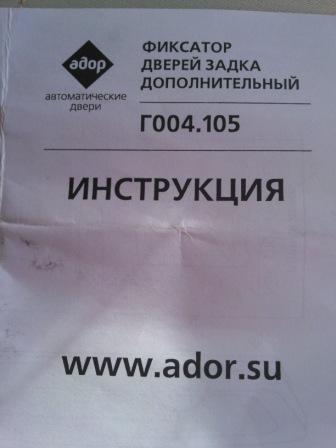

в компании Адор приобрёл такой комплект фиксаторов поставил вниз и вверх и тишина.

[edcar 456]

в компании Адор приобрёл такой комплект фиксаторов поставил вниз и вверх и тишина.



Когда брал ? Что то уже давно у них нет их в прайсе :( http://www.ador.su/ru/products/accessories

[Матвей 5]

Когда брал ? Что то уже давно у них нет их в прайсе :( http://www.ador.su/ru/products/accessories

да, брал наверное с год назад

[alex933 772]

тож вариант

[paul799 831]

тож вариант

Ну это вообще жесть!

[Vic123 261]

тож вариант

А как по мне, то самое оно!

[M122TO 47]

Леша, извини, но твое решение годится лишь для ушатаных в усмерть кузовов. Я только сейчас вернулся из гаража - устранял дребезжание задних дверей. Купил вчера 2 защелки на левую дверь за 125 рублей/комплект (на родных были "пропилы" от запорных планок) и 2 планки. Заменил защелки и одну планку (нижнюю) на кузове. Обварил изнутри штырь (люфтил) на который защелкивается замок правой двери. Поехал сегодня по буесракам - тишина! Кстати, Вася - Карел не даст соврать - мы вместе с ним Бу-Андерсена пытали на предмет материала этих защелок (типа силумин-гавно). Лысэватый представитель ГАЗа (а он и переводил) заявил, что с нового года (2011?) материал защелок изменен. Купленные мною защелки были изготовлены из чудного сплава, который строгается ножиком...



Паша двери пришли в такое состояние за полтора года эксплуатации в усиленом режиме , после того что я сделал прошло уже 12 лет , за это время я о задних дверях забыл совсем .На данный момент проблема одна , надо заменить электропривод блокировки замка .Все ваши изыски в замене зашелок ни к чему не приведут , дело в том что при движении автомобиля задняя рамка "живая " что и приводит к разбиванию замка , вырыванию штыря , и треншинам по кузову .

[M122TO 47]

Угольник буде мешать погрузке паллет. Высота проёма и так мала, а тут ещё угольник





По поводу угольника , его можно заменить на кусок трубы прямоугольного сечения , , закручивать гайки тоже не обязательно , просто отверстие в уголке или в трубе было точно под болт в двери .Лучше конечно заменить болты на стрловидные штыри .Я просто делал из того что оказалось в данный момент под рукой , решений данной проблемы есть мнего , меня устраивает так , переделывать есле чесно лень .

[mr.doctor 0]

По поводу угольника , его можно заменить на кусок трубы прямоугольного сечения , , закручивать гайки тоже не обязательно , просто отверстие в уголке или в трубе было точно под болт в двери .Лучше конечно заменить болты на стрловидные штыри .Я просто делал из того что оказалось в данный момент под рукой , решений данной проблемы есть мнего , меня устраивает так , переделывать есле чесно лень .

А это вариант для маршрута должен подойти. И усиление, и открываться по людски будут. Зачет! А где штыри поиметь можно?

[гаэелист96 34]

А это вариант для маршрута должен подойти. И усиление, и открываться по людски будут. Зачет! А где штыри поиметь можно?

где их купить можно ???

[Vic123 261]

Да к любому токарю обратитесь он вам и выточит конус с резьбой по вашим размерам. Принцип как на боковой сдвижной двери стоят мет конуса.

[alex933 772]

а как такой вариант?
