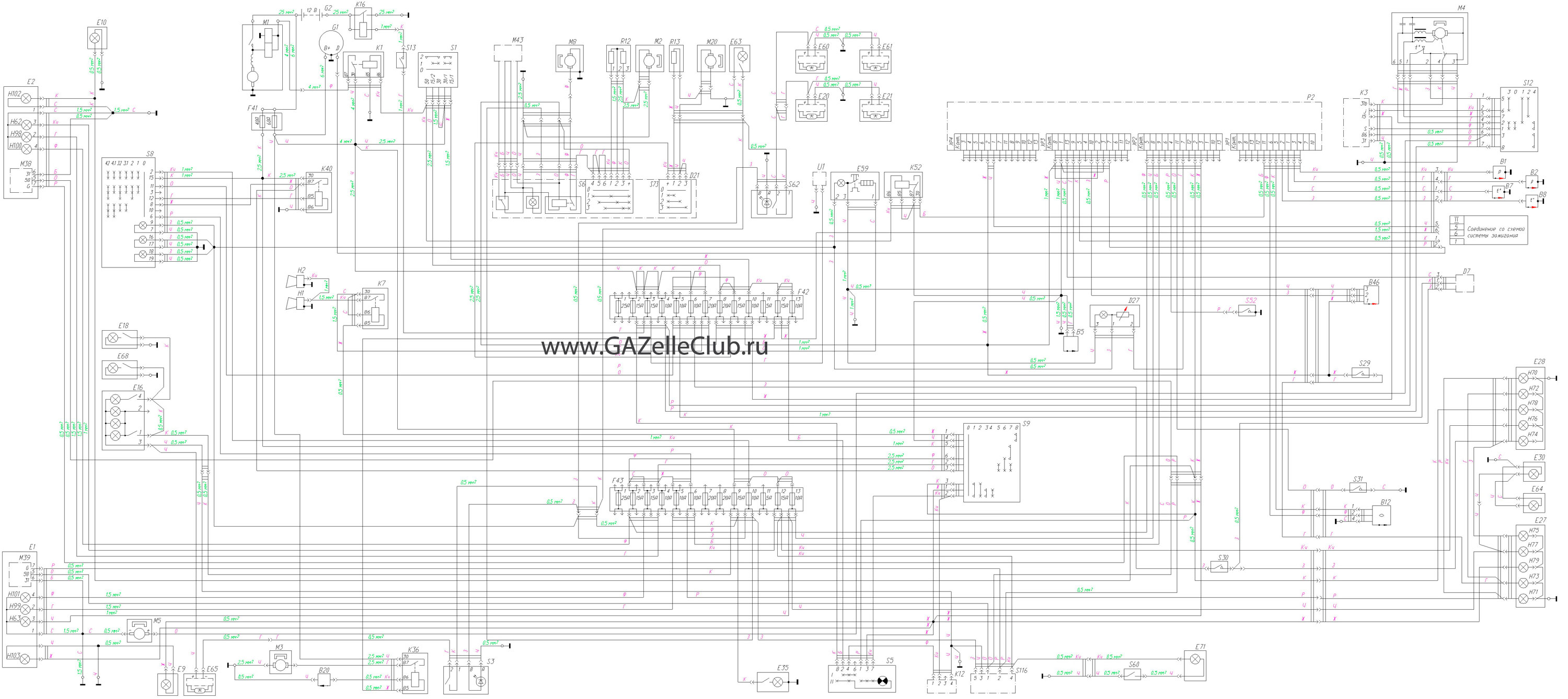

Схема электрическая для автомобилей ГАЗ-2705 с дв. ЗМЗ-4063

Схема электрическая для автомобилей ГАЗ-2705 с дв. ЗМЗ-4063

Условные обозначения цвета проводов:
Б – белый; Г – голубой; Ж – жёлтый; З – зелёный; К – красный; Кч – коричневый;
О – оранжевый; Р – розовый; С – серый; Ф – фиолетовый; Ч – чёрный

Условные обозначения элементов схем электрооборудования:
А9-топливный модуль (ЗМЗ-40522).
В1-датчик указателя давления масла; В2-датчик сигнализатора аварийного давления масла; В5-
датчик сигнализатора аварийного падения уровня тормозной жидкости; В7-датчик указателя темпе-
ратуры охлаждающей жидкости; В8-датчик сигнализатора перегрева охлаждающей жидкости; В12-
датчик указателя уровня топлива; В46-датчик скорости.
D7-блок управления антиблокировочной системой тормозов (устанавливается на части автомо-
билей); D21-пульт управления отопительно-вентиляционной установкой; D27-регулятор освещенно-
сти приборов.
Е1-фара головного света левая; Е2-фара головного света правая; Е9-повторитель указателя по-
ворота левый; Е10-повторитель указателя поворота правый; Е16-плафон освещения передних сиде-
ний кабины; Е18-плафон освещения грузового салона автофургонов; Е20-плафоны пассажирского
салона (правые); Е27-фонарь задний левый; Е28-фонарь задний правый; Е30, Е64-фонарь освещения
номерного знака; Е35-фонарь подкапотный; Е59-прикуриватель; Е60, Е61- плафоны пассажирского
салона (левые); Е65-плафон второго ряда сидений (для автомобилей с двумя рядами сидений); Е71-
плафон освещения вещевого ящика.
F1 – F4-свечи зажигания; F41-блок предохранителей; F42-блок предохранителей верхний; F43-блок пре-
дохранителей нижний.
G1-генератор; G2-аккумуляторная батарея.
Н1, Н2-сигнал звуковой; Н62-лампа габаритного света правая; Н63-лампа габаритного света ле-
вая; Н70-лампа противотуманная задняя правая; Н71-лампа противотуманная задняя левая; Н72-
лампа света заднего хода правая; Н73-лампа света заднего хода левая; Н74-лампа сигнала торможе-
ния правая; Н75-лампа сигнала торможения левая; Н76-лампа габаритного света заднего правая; Н77-
лампа габаритного света заднего левая; Н78-лампа указателя поворота заднего правая; Н79-лампа
указателя поворота заднего левая; Н98-лампа ближнего света правая; Н99-лампа ближнего света ле-
вая; Н100-лампа дальнего света правая; Н101-лампа дальнего света левая; Н102-лампа указателя по-
ворота переднего (правая); Н10З-лампа указателя поворота переднего (левая).
К1-реле стартера; КЗ-реле управления стеклоочистителем; К7-реле сигналов; К12-прерыватель
указателей поворота; К16-выключатель аккумуляторной батареи дистанционный (для автобусов);
К40-реле фар; К52-реле проверки исправности сигнализаторов.
М1-стартер; М2-электродвигатель отопителя; М4-электродвигатель стеклоочистителя; М5-
электродвигатель стеклоомывателя; М6-топливный насос (ЗМЗ-40522); М8-электронасос дополни-
тельного отопителя (для автобусов и автофургонов с двумя рядами сидений); М20-электродвигатель
дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); М38-
электропривод корректора фар (правый); М39-электропривод корректора фар (левый); М43-
моторедуктор крана отопителя.
Р2-комбинация приборов.
R12-резистор электродвигателя отопителя; R13-резистор электродвигателя дополнительного ото-
пителя (для автобусов и автофургонов с двумя рядами сидений).
S1-выключатель зажигания; S3-выключатель плафонов второго ряда сидений (для автомобилей
с двумя рядами сидений); S5-выключатель аварийной световой сигнализации; S6-переключатель
электродвигателя и электронасоса отопителя; S8-переключатель освещения; S9-переключатель ука-
зателей поворота; S12-переключатель стеклоочистителя; S13-кнопочный выключатель дистанцион-
ного выключателя батареи (для автобусов); S29-выключатель света заднего хода; S30-выключатель
сигнала торможения; S31-выключатель сигнализатора блокировки межосевого дифференциала; S52-
выключатель сигнализатора стояночного тормоза; S60-выключатель плафона вещевого ящика; S62-
выключатель плафонов освещения пассажирского салона автобусов; S73-переключатель электродви-
гателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); S116-
переключатель корректора фар.
U1-магнитола.

raemi-XP

Нумерация выводов разъемов (вид состороны проводов) - ЗМЗ-4063:
Х1 – разъем блока управления системой зажигания;
Х2 – разъем датчиков температуры и детонации
Х3 – разъем датчика положения коленчатого вала и абсолютного давления

raemi-XP2

Нумерация выводов разъемов (вид состороны проводов) - ЗМЗ-40522:
Х1 –разъем блока управления;
Х4 – разъем датчиков положения коленчатого вала, положения дроссельной заслонки, положения распределительного вала,регулятора до-
полнительного воздуха;
Х5 – разъем форсунок, датчиков температуры и детонации;
Х6 – разъем датчика массового расхода воздуха

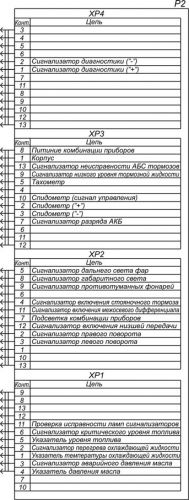

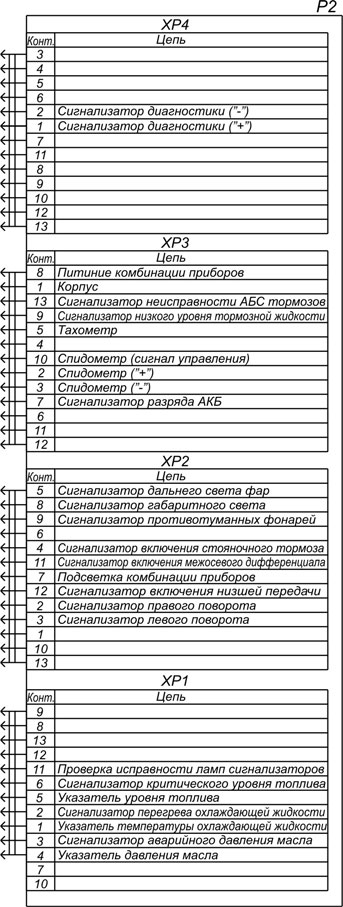

Комбинация приборов

распиновка Комбинация приборов

Вариант с АБС
