Схема электрическая автомобиля ГАЗель УМЗ с ГБО Евро-4 сжиженный газ:

Схема электрическая принципиальная автомобиля ГАЗель с двигателем УМЗ с ГБО Евро-4 сжиженный газ:

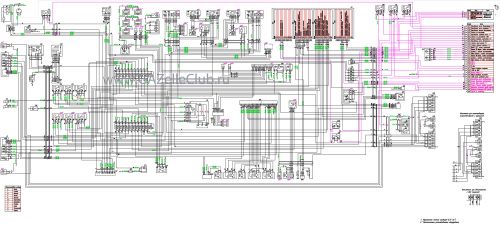

Схема электрическая принципиальная автомобиля ГАЗель с двигателем УМЗ с ГБО Евро-4 сжиженный газ

А9 - топливный модуль электробензонасоса; А12 - модуль управления светом; В2 - датчик сигнализатора аварийного давления масла; В5 - датчик сигнализатора аварийного падения уровня тормозной жидкости; В12 - датчик указателя уровня топлива; В17 - датчик педали акселератора; В46 - датчик скорости; D7 - блок управления антиблокировочной системой тормозов; D21 - пульт управления отопительно-вентиляционной установкой; D29 - блок управления блокировкой дверей; D30 - блок регулировки скорости вентилятора отопителя; Е1 - фара головного света левая; Е2 - фара головного света правая; ЕЗ - фара противотуманная левая; Е4 - фара противотуманная правая; Е16 - плафон кабины; Е18 - плафон кузова; Е20,Е21 - плафон салона правый; Е27 - фонарь задний левый; Е28 - фонарь задний правый; ЕЗ О, Е64 - фонарь освещения номерного знака; Е31 - фонарь противотуманный задний; Е35 - фонарь подкапотный; Е59 - прикуриватель; Е60,Е61 - плафон салона левый; Е63 - плафон освещения подножки; Е65 - плафон второго ряда сидений; Е71 - плафон освещения вещевого ящика; F41 - блок предохранителей силовой; F42 - верхний ряд предохранителей; F43 - нижний ряд предохранителей; F44 - дополнительные предохранители; G1 - генератор; G2 - аккумуляторная батарея; Н1,Н2 - сигнал звуковой; Н62 - лампа габаритного света правая; Н63 - лампа габаритного света левая; Н70- лампа противотуманная задняя правая; Н71 - лампа противотуманная задняя левая; Н72 - лампа света заднего хода правая; Н73 - лампа света заднего хода левая; Н74 - лампа сигнала торможения правая; Н75 - лампа сигнала торможения левая; Н76 - лампа габаритного света заднего правая; Н77 - лампа габаритного света заднего левая; Н78 - лампа указателя поворота заднего правая; Н79 - лампа указателя поворота заднего левая; Н98 - лампа ближнего света правая; Н99 - лампа ближнего света левая; Н100 - лампа дальнего света правая; Н101 - лампа дальнего света левая; Н102 - лампа указателя поворота переднего правая; Н103 - лампа указателя поворота переднего левая; Н14,Н15 - громкоговоритель передний; Н16,Н17 - громкоговоритель задний; К1 - реле стартера; КЗ - реле управления стеклоочистителем; Кб - реле отопителей; К7 - реле сигналов; К9 - реле топливного насоса; К12 - прерыватель указателей поворотов; К18 - реле дальнего света; К19 - реле ближнего света; К20 - реле противотуманных фар; К21 - реле подогрева зеркал; К36 - реле электромагнитной муфты вентилятора; К46 - главное реле; К80 - реле электронасоса отопителя; Ml - стартер; М2 - электродвигатель отопителя; М4 - электродвигатель стеклоочистителя; М5 - электродвигатель стеклоомывателя; Мб - топливный насос; М8 - электронасос дополнительного отопителя; М20 - электродвигатель дополнительного отопителя; М24 - электропривод правого зеркала; М25 - электропривод левого зеркала; М27 - моторедуктор левого стеклоподъемника; М28 - моторедуктор правого стеклоподъемника; М34 - моторедуктор рециркуляции; М3 5 - моторедуктор «стекло - грудь»; М36 - моторедуктор «тепло - холод»; М3 8 - электропривод корректора фар правый; М39 - электропривод корректора фар левый; М42 - моторедуктор «стекло - ноги»; М43 - электрокран отопителя; М50 - моторедуктор блокировки левой двери; М51 - моторедуктор блокировки правой двери; Р2 - комбинация приборов; R23,R24 - элемент обогрева зеркал; S1 - выключатель зажигания; S9 - переключатель указателей поворотов и света фар; S12 - переключатель стеклоочистителя; S29 - выключатель света заднего хода; S30 - выключатель сигнала торможения; S31 - выключатель сигнализатора блокировки межосевого дифференциала; S36 - выключатель звуковых сигналов; S46 - переключатель вида топлива; S50 - переключатель положения зеркал; S52 - выключатель сигнализатора стояночного тормоза; S60 - выключатель плафона освещения вещевого ящика; S62 - выключатель плафонов освещения; S73 - переключатель электродвигателя дополнительного отопителя; S81 - переключатель электростеклоподъемника левой двери; S82,S83 - переключатель электростеклоподъемника правой двери; S136 - датчик положения педали сцепления; S137 - кнопка переключения каналов магнитолы; S138 - кнопка регулирования громкости магнитолы; U2 - магнитола; VD9 - повторитель указателя поворота левый; VD10 - повторитель указателя поворота правый; XI - розетка; Х51 - колодка диагностики; Х56 - многофункциональное токосъемное устройство
