Схема электрическая Газель Соболь с ЗМЗ-4062 от 12.10.06

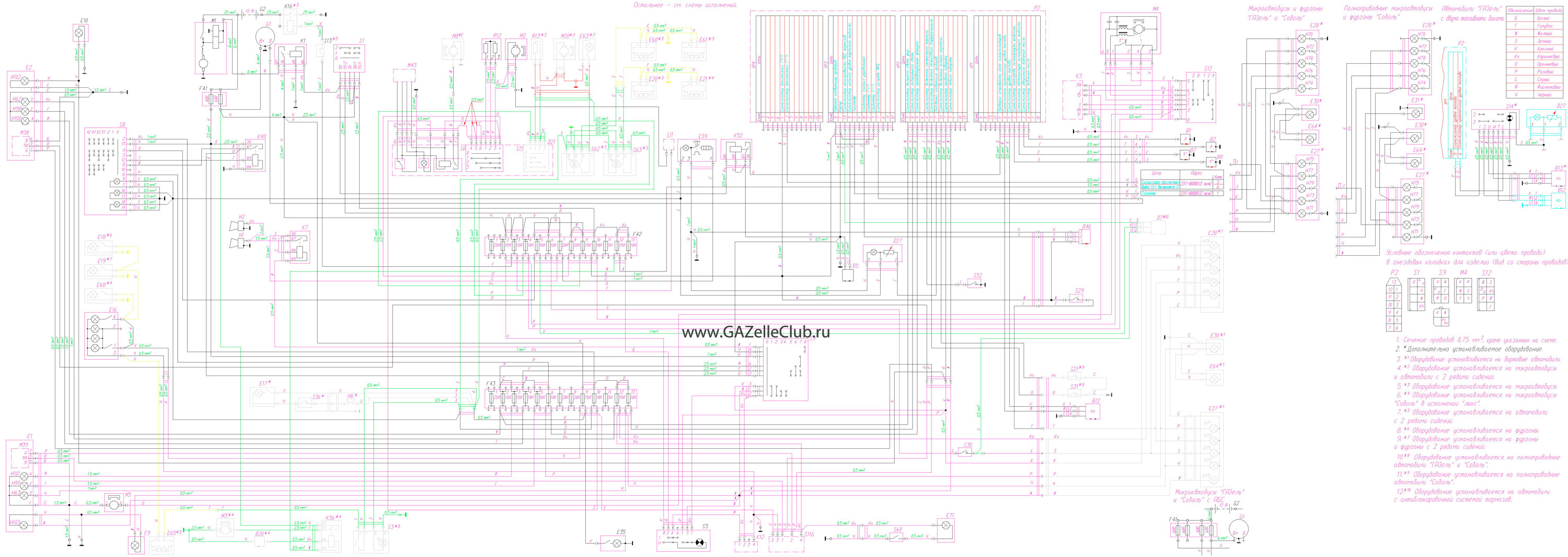

Схема электрическая принципиальная для автомобилей Газель Соболь с двигателем ЗМЗ-4062 от 12.10.06

Схема электрическая Газель Соболь с ЗМЗ-4062 от 12.10.06



Перечень элементов схемы

К1 Реле стартера
K3 Репе управления стеклоочистителем
К7 Реле сигналов
К12 Прерыватель указателей поворота
К16 Выключатель аккумуляторной батареи дистанционный
К36 Реле электродвигателя вентилятора
К40 Реле фар
К52 Реле проверки сигнализаторов
Ml Стартер
М2 Электродвигатель отопителя
M3 Электродвигатель вентилятора
M4 Электродвигатель стеклоочистителя
M5 Электродвигатель стеклоомывателя
М8 Электронасос дополнительного отопителя
М20 Электродвигатель дополнительного отопителя
M38 Электропривод корректора фар правый
M39 Электропривод корректора фар левый
М43 Электрокран отопителя
Р2 Комбинация приборов
R12 Резистор электродвигателя отопителя
R13 Резистор электродвигателя дополнительного отопителя
S1 Выключатель системы пуска и приборов
S3 Выключатель плафонов второго ряда сидении
S5 Выключатель аварийной световой сигнализации
S6 Переключатель электродвигателя и электронасоса отопителя
S9 Переключатель указателей поворотов и света фар
S12 Переключатель стеклоочистителя
S13 Кнопочный выключатель дистанционного выключателя батареи
S14 Переключатель датчиков уровня топлива
S29 Выключатель света заднего хода
S30 Выключатель сигнала торможения
S31 Выключатель сигнализатора блокировки межосевого дифференциала
S39 Переключатель освещения
S52 Выключатель сигнализатора стояночного тормоза
S60 Выключатель плафона вещевого ящика
S62 Выключатель правых плафонов салона
S6J Выключатель левых плафонов салона
S73 Переключатель электродвигателя дополнительного отопителя
S116 Переключатель корректора фар
U1 Радиоприемник
