Схема автомобиля Соболь Бизнес 4х4 с Cummins.

Документация » Электросхемы » Схема автомобиля Соболь Бизнес 4х4 с Cummins.

Среда, 22 Мая 2013 12:04

Схема автомобиля Соболь Бизнес 4х4 с Cummins.

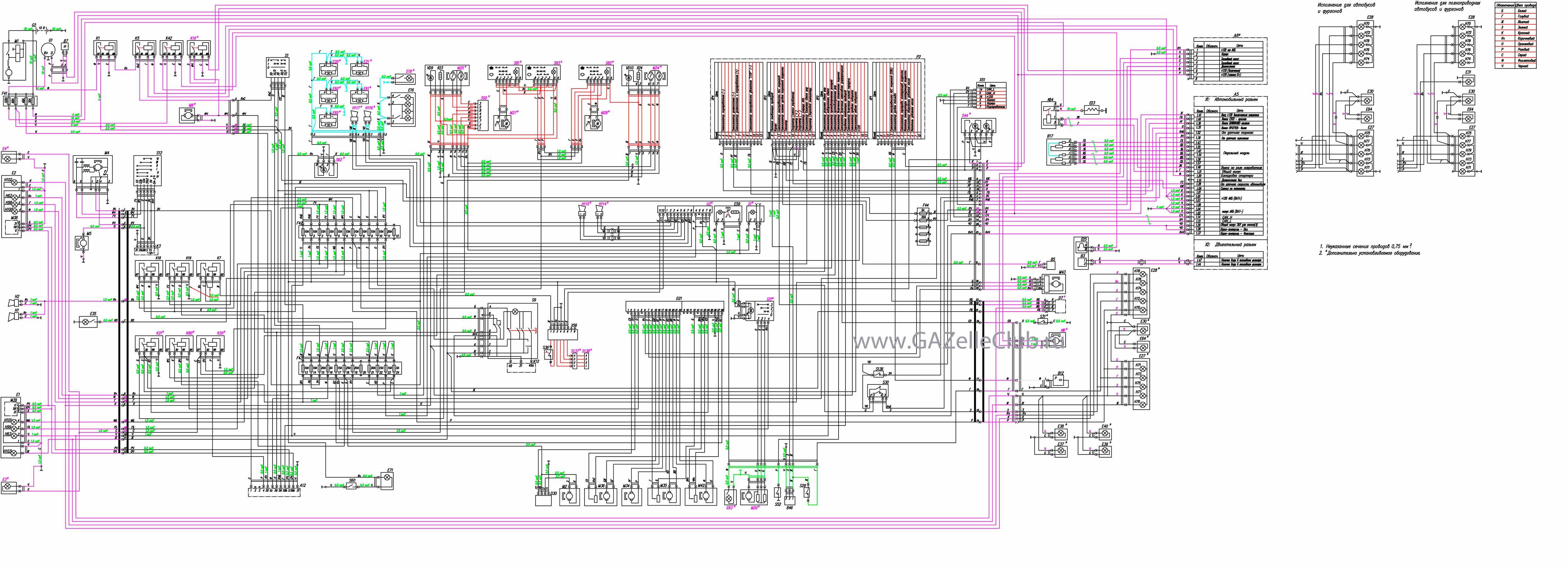

Схема электрическая принципиальная автомобиля Соболь Бизнес 4х4 с двигателем Cummins.



Схема электрическая принципиальная автомобиля Соболь Бизнес 4х4: А5 - блок управления двигателем; А8 - догреватель; А12 - модуль управления светотехникой; ВЗ - датчик наличия воды в топливном фильтре; В5 - датчик сигнализатора аварийного падения уровня тормозной жидкости; В7 - датчик температуры охлаждающей жидкости: В12 - датчик указателя уровня топлива; В17 - датчик положения педали газа; В46 - датчик скорости; D7 -блок управления антиблокировочной системой тормозов; D21 - пульт управления отопительно-вентиляционной установкой: D30 -блок регулировки скорости вентилятора отопителя; Е1 - фара головного света левая; Е2 - фара головного света правая: ЕЗ - фара противотуманная левая; Е4 - фара противотуманная правая: Е16 - плафон кабины: Е18 - плафон кузова; Е20.Е21 - плафоны салона правые; Е23 - свеча подогревателя двигателя; Е25 - подогреватель топлива в фильтре; Е27 - фонарь задний левый; Е28 - фонарь задний правый; ЕЗ(ХЕ64 - фонари освещения номерного знака; Е31 - фонарь противотуманный задний: Е35 - фонарь подкапотный; Е37,Е38,Е39,Е40 - дополнительные габаритные фонари; Е59 - прикуриватель; Е60.Е61 - плафоны салона левые; Е63 - плафон освещения подножки; Е65 - плафон второго ряда сидений: Е71 - плафон освещения вещевого ящика; F41 - блок предохранителей силовой; F42 - верхний ряд предохранителей; F43 - нижний ряд предохранителей; F44 - дополнительные предохранители; GI - генератор; G2 - аккумуляторная батарея; Н1.Н2 - сигналы звуковые; Н62 - лампа габаритного света правая; Н63 - лампа габаритного света левая; Н70 - лампа противотуманная задняя правая; Н71 - лампа противотуманная задняя левая; Н72 - лампа света заднего хода правая; Н73 - лампа света заднего хода левая; Н74 - лампа сигнала торможения правая; Н75 - лампа сигнала торможения левая; Н76 - лампа габаритного света заднего правая: Н77 - лампа габаритного света заднего левая; Н78 - лампа указателя поворота заднего правая; Н79 - лампа указателя поворота заднего левая; Н98 - лампа ближнего света правая: Н99 - лампа ближнего света левая: Н100 - лампа дальнего света правая; Н101 - лампа дальнего света левая; Н102 - лампа указателя поворота переднего правая; Н103 - лампа указателя поворота переднего левая; HI I4.HI 15 - громкоговорители передние; Н116,Н117 - громкоговорители задние; К1 - реле стартера; КЗ - реле управления стеклоочистителем; К5 - реле блокировки стартера; К7 - реле сигналов; К10 - реле догревателя: К12 - прерыватель указателей поворотов: К18 - реле дальнего света; К19 - реле ближнего света; К20 - реле противотуманных фар; К21 - реле подогрева зеркал; К42 - реле подогрева топлива в фильтре; К64 - реле свечи подогревателя двигателя; К80 - реле электронасоса отопителя: M1 - стартер4; М2 - электродвигатель отопителя; М4 - электродвигатель стеклоочистителя; М5 - электродвигатель стеклоомывателя; Мб - топливный насос догревателя; М8 - электронасос дополнительного отопителя; М20 - электродвигатель дополнительного отопителя; М24 - электропривод правого зеркала; М25 - электропривод левого зеркала; М27 - моторедуктор левого стеклоподъемника; М28 - моторедуктор правого стеклоподъемника; М34 - моторедуктор рециркуляции; М35 - моторедуктор «стекло-грудь»; М36 - моторедуктор «тепло-холод»; М38 - электропривод корректора фар правый: М39 - электропривод корректора фар левый: М42 - моторедуктор «стекло-ноги»; М43 - электрокран отопителя; Р2 - комбинация приборов; R23,R24 - элементы обогрева зеркал: S1 - выключатель зажигания; S9 - переключатель указателей поворотов и света фар: S12 - переключатель стеклоочистителя; S29 - выключатель света заднего хода; S30 - выключатель сигнала торможения; S31 - выключатель сигнализатора блокировки межосевого дифференциала; S36 - выключатель звуковых сигналов; S44 - выключатель догревателя; S50 - переключатель положения зеркал; S52 - выключатель сигнализатора стояночного тормоза; S60 - выключатель плафона освещения вещевого ящика: S62 - выключатель плафонов освещения; S73 - переключатель электродвигателя дополнительного отопителя; S8I - переключатель электростеклоподъемника левой двери; S82.S83 - переключатели электростеклоподъемника правой двери; S136 - датчик положения педали сцепления; S137 - кнопка переключения каналов магнитолы; S138 - кнопка регулирования громкости магнитолы; U2 - магнитола; VD9 - повторитель указателя поворота левый; VD10 - повторитель указателя поворота правый; XI - розетка; Х51 - колодка диагностики: Х56 - многофункциональное токосъемное устройство
