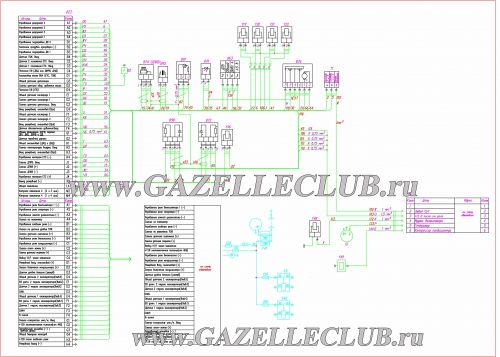

Схема электрическая принципиальная управления двигателем Микас 12 Газель Некст:
В2 - датчик аварийного давления масла;
В63 - датчик абсолютного давления;
В70 - датчик температуры охлаждающей жидкости;
В72 - датчик кислорода;
В74 - датчик синхронизации и скорости вращения;
В76 - электронный дроссельный узел;
В91 - датчик фазы;
В92 - датчик детонации;
В98 - датчик кислорода диагностический;
G1 - генератор;
D23 - блок управления;
К9 - реле электробензонасоса;
К46 - главное реле;
Т1 - модуль катушки зажигания;
Y19,Y20,Y21,Y22 - форсунки электромагнитные;
Y46 - клапан продувки адсорбера;
Y48 - муфта электромагнитная отключения вентилятора;
Y49 - муфта компрессора;
X53 - колодка соединительная
