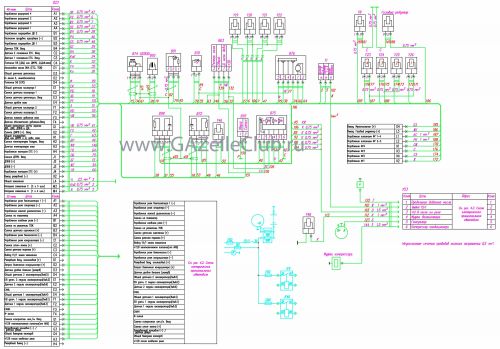

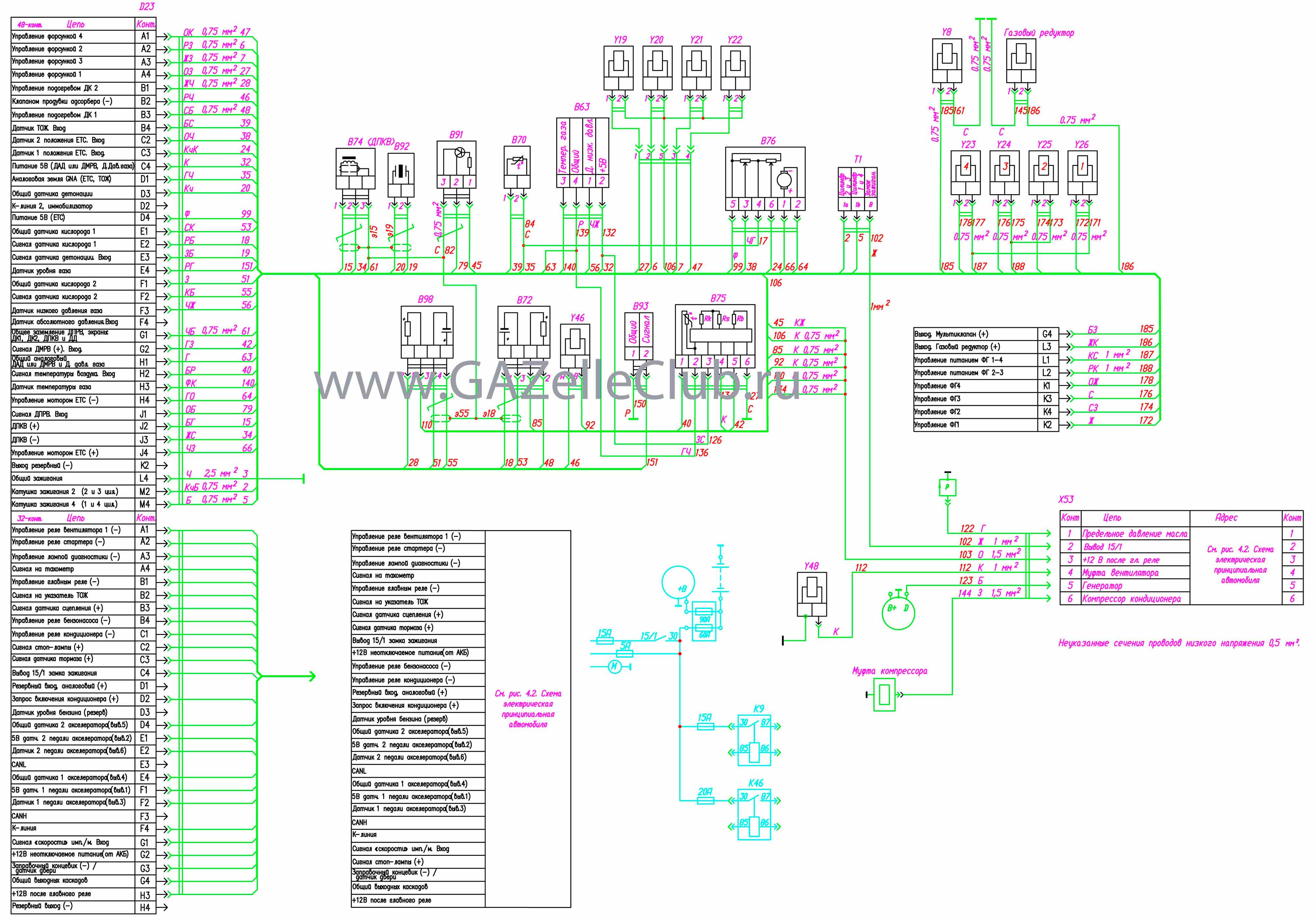

Схема электрическая принципиальная управления двигателем ГАЗель-Бизнес с ГБО Евро4:


В63 - датчик давления и температуры газа; В70 - датчик температуры охлаждающей жидкости; В72 - датчик кислорода; В74 - датчик синхронизации и скорости вращения; В75 - датчик массового расхода воздуха; В76 - электронный дроссельный узел; В91 - датчик фазы; В92 - датчик детонации; В93 - датчик уровня газа; В97 - датчик неровной дороги; В98 - датчик кислорода диагностический; D23 - блок управления; К9 - реле электробензонасоса; К46 - главное реле; Т1 - модуль катушки зажигания; Y8 - мультиклапан; Y19, Y20, Y21, Y22 - форсунки электромагнитные; Y23,Y24,Y25,Y26 - форсунки электромагнитные газовые; Y46 - клапан продувки адсорбера; Y48 - муфта электромагнитная отключения вентилятора; Х53 - колодка соединительная
