Проверка термостатов на работоспособность Т117-01, Т118-01 и их модификаций

Проверка термостатов Т117-01, Т118-01 и их модификаций на работоспособность
1. Внешние признаки проявления неисправности, при которых возникает необходимость в  проверке работоспособности термостатов:
– Кипение ОЖ при движении а/м под нагрузкой;
– Кипение ОЖ при работе на месте на высоких оборотах;
– Кипение ОЖ при работе на ХХ;
– Температура ОЖ в системе выше нормы;
– Температура ОЖ в системе при движении а/м возрастает;
– Кипение и выброс ОЖ в расширительный бачок;
– Нижний патрубок радиатора холодный;
– Температура ОЖ в системе ниже нормы;
– Двигатель долго прогревается;
– Двигатель не прогревается;
– Температура ОЖ в системе при движении а/м падает;
– Воздух после вентилятора недостаточно горячий.

2. Материалы и оборудование, применяемое при проверке работоспособности термостатов.
 а). Емкость с теплоносителем (водой) объемом не менее 3 литров.
 б). Кронштейн (или плита) со штативом для установки термостата во время проверки.
 в). Индикатор часового типа (например ИЧ-10) для определения температуры начала
открытия клапана термостата и величины полного открытия клапана.
 г). Термометр (ртутный или цифровой) с точностью измерения не грубее ± 0,2 °С.
 д). Оборудование для нагрева теплоносителя (эл. плитка, эл. или газ. плита, кипятильник).
Электронагреватель (ТЭН) может быть встроен в емкость с теплоносителем.

3. Последовательность действий при проверке термостата.
3.1 Установить термостат в отверстии кронштейна (плиты) термоэлементом вверх.
3.2 Установить индикатор часового типа на штатив кронштейна (плиты).
3.3 Установить шток индикатора с упором в хвостовик перепускного клапана (для термостатов Т117-01 и модификаций) или в дно термоэлемента (для термостатов Т118-01 и модификаций) с натягом порядка 0,1мм. Выставить лимб индикатора на ноль по большой  стрелке.
3.4 Нагреть воду в подходящей емкости до температуры на 5-7 градусов ниже номинальной температуры начала открытия клапана термостата
3.5 Установить кронштейн с термостатом и индикатором в емкость с водой так, чтобы термостат был полностью погружён в воду.

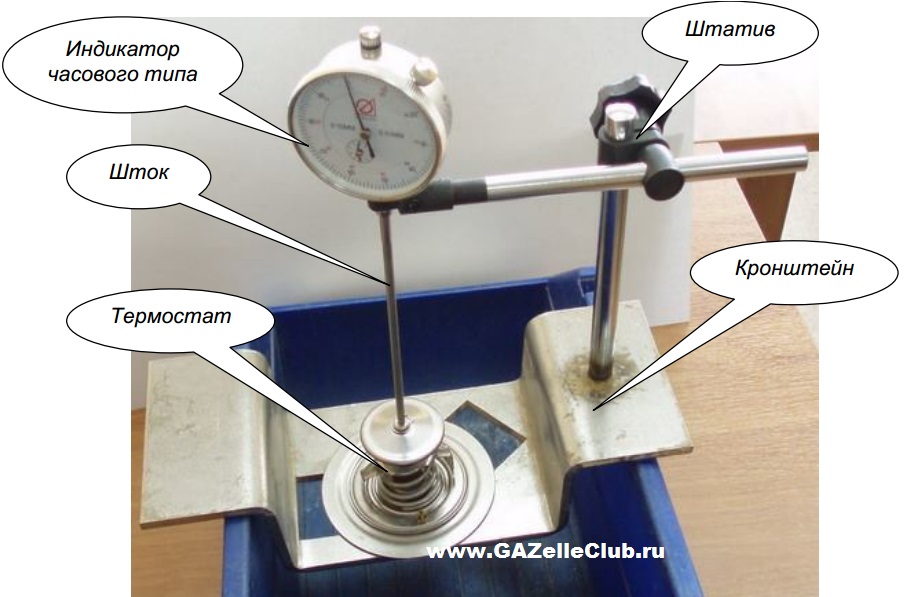

Проверка термостата

Выдержать термостат при заданной в п. 3.4  температуре не менее 3 минут. При этом возможно отклонение стрелки индикатора (обычно в пределах 0,01 – 0,05 мм), свидетельствующее о температурном расширении деталей термостата, но не о начале открытия клапана. Если такое перемещение стрелки имело место, то установить ее снова на ноль.
Если при заданной в п. 3.4 температуре стрелка индикатора переместилась на величину более 0,1 мм и продолжает движение, то термостат не соответствует требованиям ТУ и его открытие считается «ранним».
3.6 Произвести дальнейший нагрев воды со скоростью не более 1 °С в минуту (обеспечить регулировкой мощности нагревателя). Контроль производить по термометру и секундомеру (наручные часы, моб. телефон). Нагрев воды должен сопровождаться постоянным и интенсивным её перемешиванием для обеспечения максимальной теплопередачи от воды к термоэлементу термостата.
3.7 Определить температуру, при которой начинает открываться основной клапан термостата. Начало его открытия соответствует перемещению стрелки индикатора на величину 0,1 мм.
Температура начала открытия в гарантийный период эксплуатации допускается:
– для термостатов Т117-02, Т127-02, Т118-02, Т118-03 в пределах (70±3) °С;
– для термостатов Т117-01, Т127-01, Т118-01, Т117-06, Т118-06 в пределах (80±3) °С.
– для термостатов Т117-05, Т127-05 в пределах (82±3) °С;
– для термостатов Т117-04, Т127-04, Т117-04Е, Т118-04 в пределах (87±3) °С.
3.8 Продолжать нагрев воды при постоянном перемешивании до температуры полного открытия основного клапана (скорость нагрева можно увеличить).
В гарантийный период эксплуатации допускается потеря хода клапана до 20% от номинала.
Основной клапан должен быть открыт на величину не менее 6,8 мм:

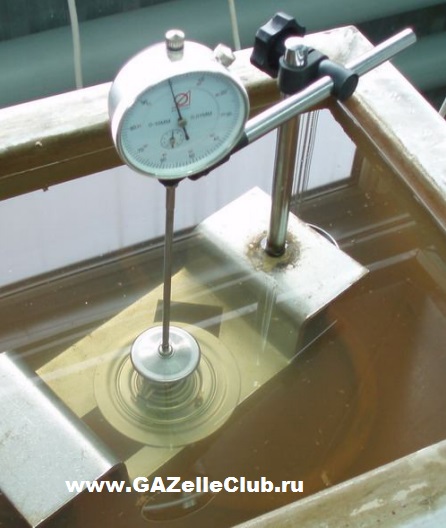

Проверка термостата


– при температуре (85±2) °С для термостатов Т117-02, Т127-02, Т118-02, Т118-03;
– при температуре (97±2) °С для термостатов Т117-05, Т127-05;
– при температуре (95±2) °С для термостатов Т117-01, Т127-01, Т118-01, Т117-06, Т118-06.
– при температуре (102±2) °С для термостатов Т117-04, Т127-04, Т117-04Е, Т118-04.
3.9 Целесообразно проверку термостатов начинать с контроля величины полного открытия основного клапана по п. 3.8. При этом температуру воды сразу довести до требуемого значения. В этом случае сразу будут определены нерабочие изделия. Затем, в случае соответствия
величины открытия основного клапана, охладить термостат и произвести проверку температуры начала открытия по 3.4 и 3.5.

4 Проверка термостата на машине.
(На машине можно проверить только открытие большого круга через радиатор!)
Завести двигатель, по мере прогрева нижний патрубок идущий на радиатор должен быть холодным, до наступления рабочей температуры двигателя, после должен открыться клапан термостата большого круга и шланг станет такой же температуры как и верхний. Если нижний патрубок остается холодный до включения вентиляторов, это означает что клапан термостата залип и термостат нужно заменить.

Просмотров: 9611 Комментариев: 9


[ Назад ]
Написал: al.karlowitch | Вторник, 05 Ноября 2013 06:54
хорошая приблуда.да гдеж её взять-то
Написал: alexgop | Вторник, 05 Ноября 2013 14:10
гемморой ещё тот.. тут ещё нет про клапан перекрытия малого круга..
Написал: Vovka31 | Вторник, 05 Ноября 2013 21:18
Мне кажется что при открытии термостата нижний патрубок будет все равно холодней вергнего. По нему же идет уже охлажденный тосол из радиатора в двигатель. Как же он может быть одинаковой температуры с верхним?
Написал: ganc | Среда, 06 Ноября 2013 17:10
кощмар зачем нада заново велисопед придумывать за 150 руб а этого станка цена горазда выше для нас легче кинь его в кипяток реальный и сматри как он окрылся у всех в горажах и кипетильник есть и поллитовая банка с водой
Написал: Zen | Четверг, 07 Ноября 2013 18:03
В качестве проверки на предприятии вариант не плохой, но для обывателя проще заменить термостат. Технический процесс описан неплохо.
Написал: al.karlowitch | Воскресенье, 10 Ноября 2013 16:27
у меня еслиб такая штука была я не е...ся бы с термостатами.купил проверил если плохой сразу назад в магаз его.с ентой штукой можно отличный термик подобрать.
Написал: vovanli | Воскресенье, 10 Ноября 2013 20:59
не, способ есть надёжный но опасный. Купил в магазине термостат, поставил, а он не годный. Идёшь снова в этот магазин и в рыло продавцу. Думаю следующий он уже подумает продать или нет. Сомневаюсь что например в штатах американец будет термостат кипятить и тем более такие штуки лепить. Это в таких как наши типа страны третьего мира кароче поняли о чем я. Я тоже осознаю где я живу
Написал: gadzila67 | Среда, 22 Января 2014 17:33
Да очень интнресая приблуда. Я использую обыкновенную нить. Допустим есть три термостата. Берем нить 3шт одной длинны, кастрюльку сводой. Один конец нити запускаем под край клапана термостата примерно на 3-5мм. Тоже проделываем и другими термостатами. Ставим кастрюльку грется, три свободные конца нити в кучу и помешеваем воду. Кто свалился первый тогот на лето последнего в зиму.
Написал: СЕГА | Пятница, 21 Февраля 2014 14:05
один раз вскипишь и если проблема в термостате.то обнаружишь сразу.....есть такое понятие-дорога научит всему!
