7 часов назад, Валерий(69) сказал:

Лучше сразу замерь на реле, оно находится слева под рулевой колонкой. Красный провод на силовых контактах это + с АКБ, коричневый идет на порул.перекл., желтый на ЦПС. Синий "+" от ЦПС, черный масса - включают катушку реле.

Сейчас схожу замерю . Понял что при переключении цпс срабатывает релюшка и подается плюс на подрулевой ( откуда соответственно и распределяется на предохранители ближ. дальн. ) Вот только изходя из схемы не вижу , откуда приходит плюс от акб на цпс ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

t-r-a-k-t-a-r
16 часов назад, Bankir сказал:

Сейчас схожу замерю . Понял что при переключении цпс срабатывает релюшка и подается плюс на подрулевой ( откуда соответственно и распределяется на предохранители ближ. дальн. ) Вот только изходя из схемы не вижу , откуда приходит плюс от акб на цпс ?

+на цпс идет с предохранителя №5 верхнего блока.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bankir
15 часов назад, t-r-a-k-t-a-r сказал:

+на цпс идет с предохранителя №5 верхнего блока.

Ну вот и подошел я к самрму интереснрму , плюс с пятого преда подходит на 11 контакт ЦПС ( цпс в выключенном положении )  и на силовой провод релюшки. Как толбко включаем ЦПС  ( в любое положение )  срабатывает реле но ПЛЮС НА СИЛОВОМ ПРОВОДЕ ПРОПАДАЕТ и соответственно на подрулевой напряжение не идет. Подключаю плюс от прикуривателя на  подрулевой переключатель ( куда подходит красный провод ) все работает и переключается ближний - дальний . Вопрос ... умер ЦПС ?  Но он собака же новый !!! Или что еще может быть ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Валерий(69)
1 час назад, Bankir сказал:

Ну вот и подошел я к самрму интереснрму , плюс с пятого преда подходит на 11 контакт ЦПС ( цпс в выключенном положении )  и на силовой провод релюшки. Как толбко включаем ЦПС  ( в любое положение )  срабатывает реле но ПЛЮС НА СИЛОВОМ ПРОВОДЕ ПРОПАДАЕТ и соответственно на подрулевой напряжение не идет. Подключаю плюс от прикуривателя на  подрулевой переключатель ( куда подходит красный провод ) все работает и переключается ближний - дальний . Вопрос ... умер ЦПС ?  Но он собака же новый !!! Или что еще может быть ?

Плюс приходящий на силовой контакт реле (красный провод) и на контакт "15" идет от плавких пред. АКБ. Контакт "11" (коричневый провод) - это совсем другое.

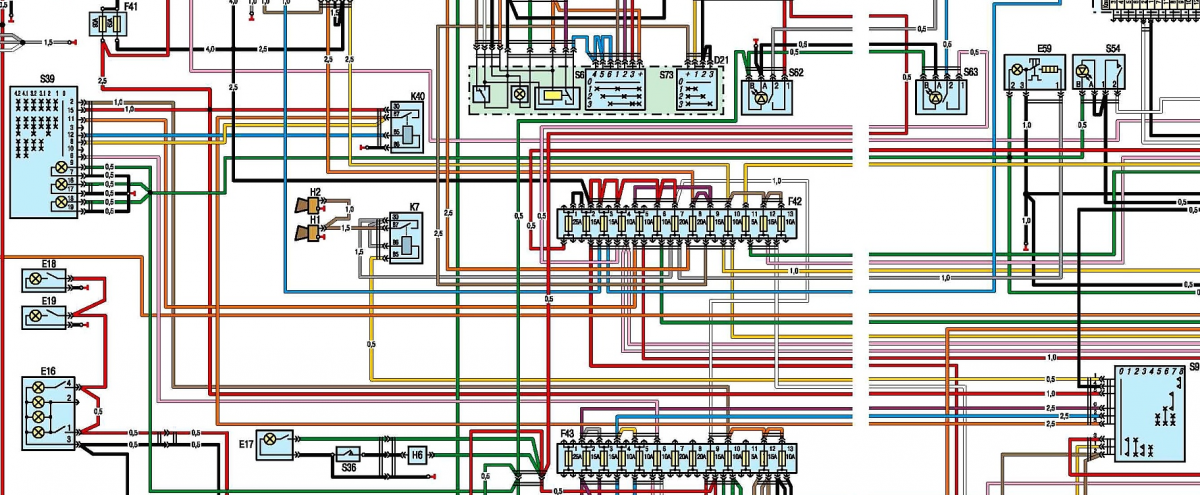

Opera Снимок_2020-08-22_160742_auto.kombat.com.ua.png

Изменено пользователем Валерий(69)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alex030569

@Bankir смотри ХОРОШО предохранители на силовом блоке под капотом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bankir
59 минут назад, Alex030569 сказал:

@Bankir смотри ХОРОШО предохранители на силовом блоке под капотом.

Понял , иду смотреть

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bankir
1 час назад, Bankir сказал:

Понял , иду смотреть

Вот засада , скачал электросхему газели но на ней обозначено лишь пересечение провода с преда и провода от цпс без точки соединения , только на вашей схеме увидел что эти провода соединяются. Исходя из моей схемы силовой на релюху идет от цпс ! Вот это засада ! Три дня гемора из за опечатки ! Спасибо за подсказку

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bankir

Ну и финал , нашел провод на колодке предов около аккумулятора - визуально все в порядке  , клемма пропаяна . На всякий случай срезал - поставил новую , пропаял и .. свет появился !!! Вот что значит неправильная электросхема , но почему нормальный с виду провод стал причиной ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Валерий(69)
В 19.08.2020 в 14:05, Валерий(69) сказал:

Почисти контакт на колодке возле АКБ (свет красный провод).

Я ведь тебе сразу сказал какой провод идет ЦПС и реле.

3 часа назад, Bankir сказал:

но почему нормальный с виду провод стал причиной ?

Окисление.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
соболевич
3 минуты назад, Валерий(69) сказал:

Я ведь тебе сразу сказал какой провод идет ЦПС и реле.

Эта проблема была у кого то месяц назад. Точь в точь, пока наконечник не перепаял. Визуально смотрят - все на месте, все в порядке и пошли дальше копать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Валерий(69)
2 часа назад, соболевич сказал:

Эта проблема была у кого то месяц назад. Точь в точь, пока наконечник не перепаял. Визуально смотрят - все на месте, все в порядке и пошли дальше копать.

Я только по этой причине готов поменять эту колодку с предохранителями, но ничего путнего не нашел пока.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
соболевич
37 минут назад, Валерий(69) сказал:

Я только по этой причине готов поменять эту колодку с предохранителями, но ничего путнего не нашел пока.

На первых Камазах что то похожее было с крышкой на винтике. Нашел - БПР-4

Изменено пользователем соболевич

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
t-r-a-k-t-a-r
В 22.08.2020 в 20:07, Bankir сказал:

Вот засада , скачал электросхему газели но на ней обозначено лишь пересечение провода с преда и провода от цпс без точки соединения , только на вашей схеме увидел что эти провода соединяются. Исходя из моей схемы силовой на релюху идет от цпс ! Вот это засада ! Три дня гемора из за опечатки ! Спасибо за подсказку

а что ее скачивать, она на главной в архиве электросхем висит косячная 405.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Bankir
18 минут назад, t-r-a-k-t-a-r сказал:

а что ее скачивать, она на главной в архиве электросхем висит косячная 405.jpg

В этой схеме тоже отсутствует указание соединения , есть только пересечение проводов. Поставил сегодня новую колодку предохранителей , вообще мне посоветовали ее менять раз в год

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
sasha71

 Попал,ребят. Пропал и дальний и ближний. Панику убил,подумал,соединил плюс реле предохранителем  фар нижнего блока.  Если найду причину,обязательно напишу. Спасибо,братцы!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Валерий(69)
1 час назад, sasha71 сказал:

 Попал,ребят. Пропал и дальний и ближний. Панику убил,подумал,соединил плюс реле предохранителем  фар нижнего блока.  Если найду причину,обязательно напишу. Спасибо,братцы!

Красный провод на колодке возле АКБ надо проверить на окисление контактов и целостность плавкой вставки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Alex030569
6 часов назад, Валерий(69) сказал:

Красный провод на колодке возле АКБ надо проверить на окисление контактов и целостность плавкой вставки.

Сам предохранитель обязательно ХОРОШО проверить. Он на вид может быть и целым,и да же контролька может показать что есть контакт,но притронувшись к нему,он рассыпается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Evgeny933

Приветствую. Я новенький , опыта мало, точнее нету. Газель купил пару дней назад. Скоро в дорогу и довожу до ума. Заметил , что у меня не работает дальний свет. Когда переключатель нажимаешь от себя , он не горит, а вот моргать дальним получается. Приходится держать его на себя , чтобы освещать дальним. Что делать ? Куда лезть ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lostmedia



  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lostmedia
2 часа назад, Evgeny933 сказал:

Что делать ? Куда лезть

Если ближний горит, смотри подрулевой переключатель. Если нет, то реле.

  • Спасибо 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
