Кнопки управления магнитолой на руле.Замена магнитолы,сохранение функций кнопок.

[Blade900 29]

Долго я терпел штатную магнитолу.И звук не устраивал,и невозможность слушать флешку и диск - сплошные зависания. Менять магнитолу,так очень сильно останавливало нежелание терять рулевые кнопки. Но, прошерстив интернет,решился.

Есть три пути сохранить кнопки:

Первый(ленивый и дорогой) -это покупка программируемого адаптера типа SWI-X1 ,цена около 2000р,но встречаются отзывы о поломках,несовместимостях и глюках при подключении,хотя есть и те кому понравилось.

Второй способ - это покупка инфракрасного пульта управления,который вешается на руль,по типу Pioneer CD-SR100, его плюс в том,что получаешь много кнопок,почти все функции. Но минус то,что может мешать рукам на руле,в определенных положениях руля магнитола будет недоступна,периодическая замена батареек, магнитолу надо покупать только с инфракрасным датчиком под ПДУ,да  общая "колхозность" тюнинга.

Итак третий способ. Это перепайка штатных резисторов в пультиках на руле,на те,что соответствуют новой магнитоле. Скажу сразу,заняло 2 часа, причем только 30 минут я что то делал,а 1.5 часа лениво думал.  :)   По стоимости тюнинга вообще рекорд- 4 резистора,на общую сумму 12 рублей!  :rolleyes:

Что нужно:

1.Магнитола Пионер,или Сони(можно и другие,но номиналов сопротивлений к другим не знаю) с возможностью подключения проводного пульта ДУ,он сзади магнитолы, разъем как на наушники 3.5 мм. Я взял Пионер MVH-X460Ul, её плюс в том что она без дисков-глубина маленькая,встает вообще без проблем,есть USB и AUX, т.е. можно посредством удлинителя подключать телефон,или планшет,слушать музыку и фильмы с них тоже.

2. Собственно стерео штеккер 3.5 мм с 30 см провода в 2 жилы подсоединенного к земле и дальнему контакту, + - куда не важно. Отрезаем штатный штекер https://www.gazelleclub.ru/forum/uploads/monthly_09_2013/post-73453-0-81888500-1379282996.jpg  приматываем новый.

3.  Резисторы(покупаем в радиодеталях) - сопротивления для каждой кнопки,лучше брать усредненные значения,мощностью от 0.125 Вт, до 0.25 Вт,больше могут не поместиться:

13,5 - 18,5 кОм = Vol+
19 - 29 кОм = Vol –
9,5 - 13 кОм = Radio Down/mp3<
7 - 9 кОм = Radio UP/mp3>

4. Желателен мультиметр, ну или тестер и конечно паяльник,с не толстым жалом. И если вы в жизни хоть раз спаивали 2 провода,то у вас и это получится.  :)

Это схема подключения резисторов,про нижний резистор забудьте,это из схемы с пультом на большее чем у нас количество кнопок :

Снимаем обшивку сигнала,откручиваем с другой стороны руля по винту крепящему блоки кнопок,разъединяем фишку к кнопкам,красный и зеленый провода,на кнопки,остальные 2 их подстветка,я их обкусил,они почему то давали наводки потом и управление толком не работало.

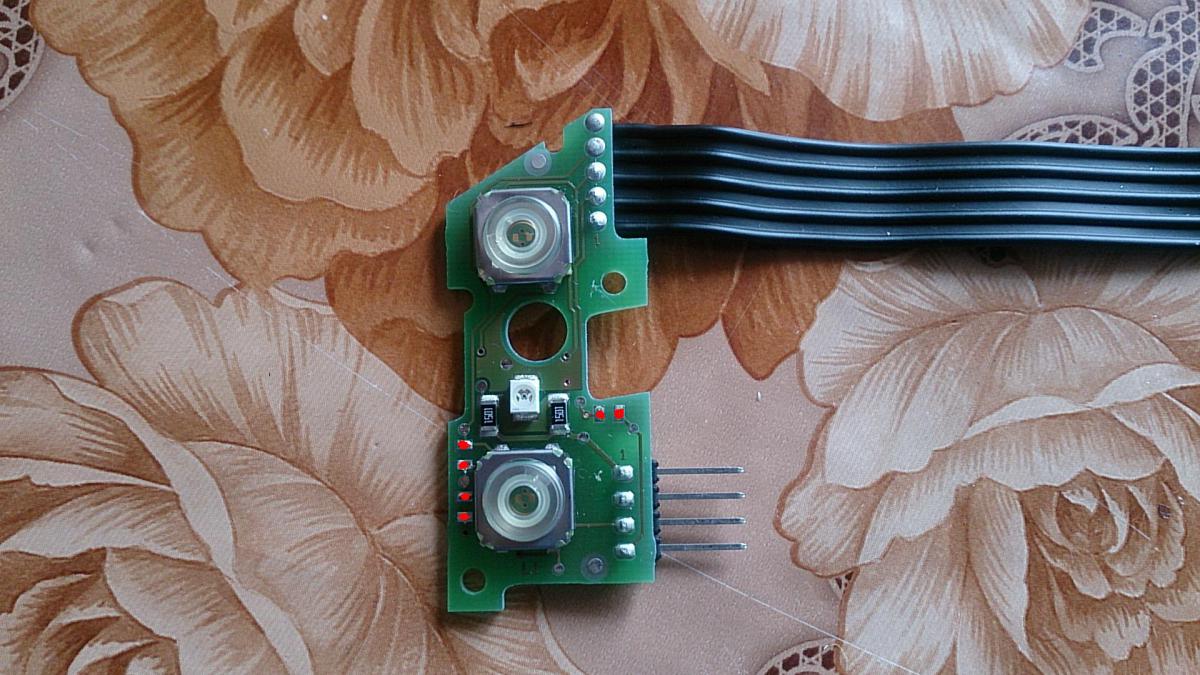

Разбираем пультики,нужна шлиц отвертка для точных работ,очень мелкие. Так выглядит пультики внутри,красным пометил выпаянные старые мини резисторы :

Сзади правого пульта перерезаем одну дорожку:

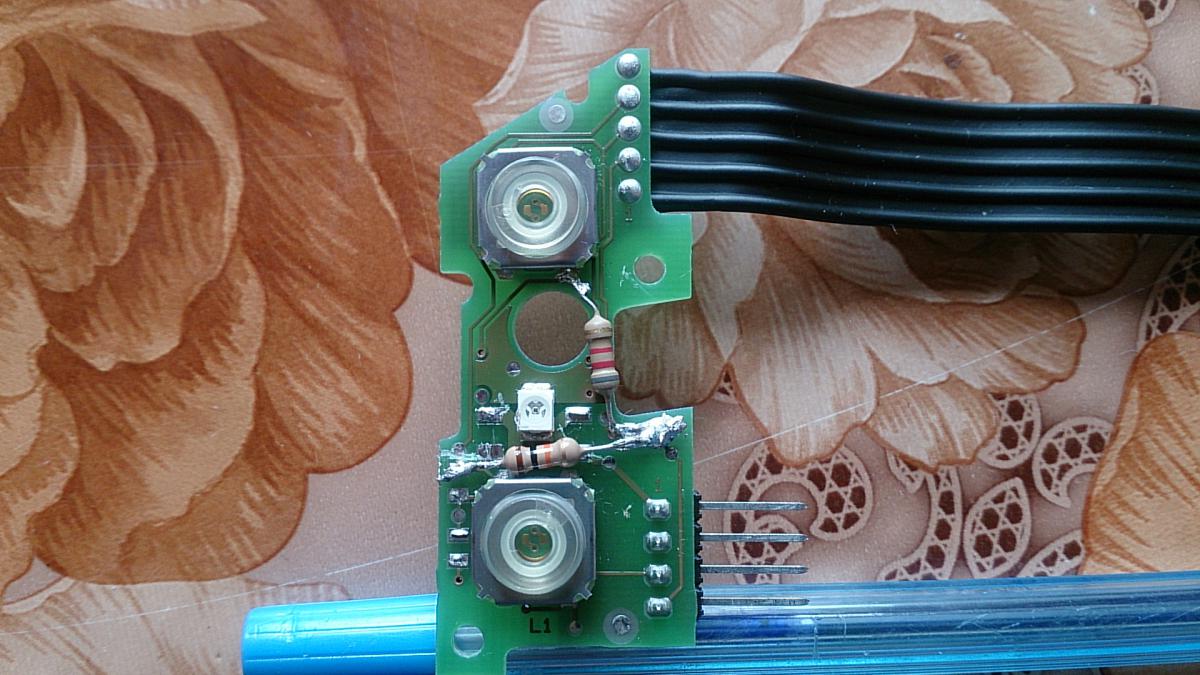

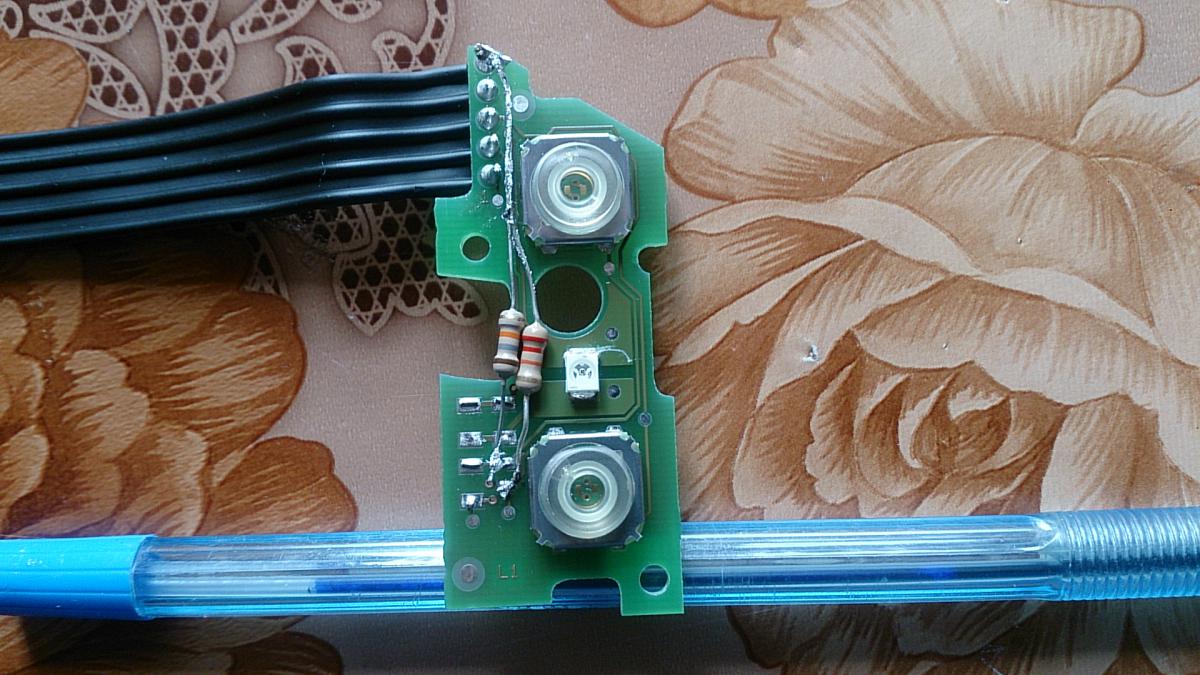

И припаиваем новые соответствующие резисторы,расположение может быть и другим,это на вкус,я сделал так:



Вот и всё,собираем в обратной последовательности и наслаждаемся хорошим звуком и многофункциональностью вашей новой магнитолы!  :rolleyes:



[скит 3]

Спасибо!!!...думал об этом-но так и не осуществил.

[StrikE 15]

Blade900,  уважуха тебе. Проверил сегодня же. Магнитола Pioneer deh-x3700ui. Резисторы взял такие же как у тебя. Итого 48р(дорого, продают по 10 минимум) потрачено и стали рабочие кнопки. Только подсветка кнопок неработает.

Изменено 24 сентября, 2015 пользователем StrikE

[олег самара 307]

Я у одного кулибина видел следующее решение-ПДУ разобран,кнопки через шлейфы подключены к кнопкам руля, ИК излучатель выглядывает с внутренней стороны руля а сами потроха с батарейкой в ступице.Панель правда не "бизнес" а предыдущая. "Алпайн 9815" работал четко. В планах у него приделать руль от ино и пульт раскидать на его кнопки,которых там в достатке.

[Spas750 327]

Я у одного кулибина видел следующее решение-ПДУ разобран,кнопки через шлейфы подключены к кнопкам руля, ИК излучатель выглядывает с внутренней стороны руля а сами потроха с батарейкой в ступице.Панель правда не "бизнес" а предыдущая. "Алпайн 9815" работал четко. В планах у него приделать руль от ино и пульт раскидать на его кнопки,которых там в достатке.

Такую конструкцию я видел лет 6 назад на шниве форуме, там мужичек сделал мультируль, вывел три светодиода выше посередине и ниже, а питание взял с контактов сигнала, ток очень маленький, реле все равно не сработает, без всяких батареек получилось.
