разъем на ДПР

[mazay1990 40]

всем здравствуйте.

помогите разобраться



отвалился штекер(разъем) на датчик положения распредвалов.

 купил разъем в магазине а него цвет проводов другой, не как на моей проводке

у меня синий, черный и желтый кажется.

подскажите куда их цеплять?

середина, верх, ниЗ?

[Sandrik 59]

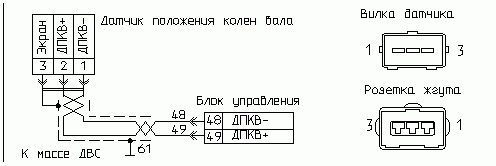

Держи.

Изменено 27 октября, 2016 пользователем Sandrik

[Татарин 7 237]

https://www.gazelleclub.ru/servisi/electroshemi/electroshemidvg_405/shema_up_dv_405.JPG

[mazay1990 40]

Держи.

мне не коленвала нада

https://www.gazelleclub.ru/servisi/electroshemi/electroshemidvg_405/shema_up_dv_405.JPG

я не шарю(

[Татарин 7 237]

Плохо.Нужно учиться.Кыцай схему.Датчик фазы под №2. 1 голубой.Плюс,подаётся при включении зажигания.2 Жёлто-белый,на 8 ногу разъёма блока управления,3Чёрный, масса. По разъёму датчика будет 1,3,2 Т.е .массаовый провод(чёрный посередине).

Изменено 27 октября, 2016 пользователем Татарин

[mazay1990 40]

не могу понять ничего. ни кто фотку не сделает?

[Костик-НСК 376]

всем здравствуйте.

помогите разобраться



отвалился штекер(разъем) на датчик положения распредвалов.

 купил разъем в магазине а него цвет проводов другой, не как на моей проводке

у меня синий, черный и желтый кажется.

подскажите куда их цеплять?

середина, верх, ниЗ?

Разъем от датчика отвалился или от проводки подкапотоной?

[ilian32 624]

Доброе утро.Мазай купи проводку ,отфотографируй старую,что куда прикрученно и поставь новую.А иначе так и будешь ее латать по проводочку.Моторная коса у нас в Мск стоит 2500

[mazay1990 40]

Доброе утро.Мазай купи проводку ,отфотографируй старую,что куда прикрученно и поставь новую.А иначе так и будешь ее латать по проводочку.Моторная коса у нас в Мск стоит 2500

хера совет от москвича

купи? козу облупи- вы там совсем ауели. когда уже мы на вас с вилами  то пойдем...

Разъем от датчика отвалился или от проводки подкапотоной?

разъем старый потерял. поэтому не знаю ка как новый цеплять.



пробывал черный по середине.а коричниевый и синий менял местами - чек ругается и атк и так чо за х...я



сделайте фото люди добрые

[Crady 8 616]





. поэтому не знаю ка как новый цеплять.

Назначение контактов выводов ("распиновка") ЭБУ Микас 7/7.6

Электрические схемы систем впрыска автомобилей ГАЗ.  Скачать

смотришь схемы,прозваниваешь,соединяешь.

[АлександрСергеевич 45]





пробывал черный по середине

На разъеме подписаны ведь контакты. Минусовой №3, и никак не может быть в середине в трехконтактном разъеме. №1- +12в, №2- сигнал.

[mazay1990 40]

вообщем перепробывал методом тыка все возможное, в одной комбинации самодиагностика не ругается на ДПР, но заводишь и чек загорается- делаешь о5 диагностику и опять ошибка54



что за фигня

[mazay1990 40]

Какие последствия в случае кз на проводах к дпр?

[mazay1990 40]

Вот на рабочей сфотал. Но там нет чёрного и синего. Центр желтой белый, а остальные хз

Изменено 7 ноября, 2016 пользователем mazay1990

[Берси 623]

Датчик поменяй. ты транзистор по ходу сжёг насмерть.

И не бери датчики фирмы РОМБ - редкостное гоVно. купи хотя бы фирмы Элкар - чуть дороже но качество лучше. А самый хороший - это от БОШ.

Изменено 7 ноября, 2016 пользователем Берси

[Берси 623]

Сигнал датчика фаз ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла (магнитнорезистивный эффект).

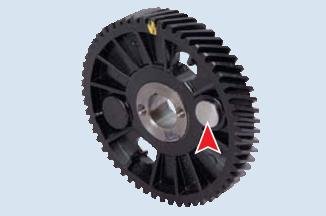

Для определения положения поршня 1-го цилиндра во время такта сжатия...

...датчик реагирует на прохождение выступа-отметчика, расположенного на шестерне распределительного вала и выдает блоку управления импульс напряжения низкого уровня (около 0 В). Номинальный зазор между торцом стержня датчика и штифтом-отметчиком должен находиться в пределах 0,7 —1,5 мм. На основании выходных сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз или его цепей ЭБУ переходит в режим нефазированного впрыска топлива.

Желательно проверить расстояние от торца датчика до отметчика.

Изменено 7 ноября, 2016 пользователем Берси

[mazay1990 40]

Проверю его

[РОМКА177 35]





хера совет от москвича купи? козу облупи- вы там совсем ауели. когда уже мы на вас с вилами  то пойдем...

 По моему слишком грубо. Вам совет дают, а Вы в штыки. Как я говорил всегда- не можете разобраться сами- обратитесь к диагносту-электрику. Рекомендация от ауевшего, с Ваших слов , москвича.

[РОМКА177 35]

Судя по фото с Вашей рабочей машины- красный +, Полосатый импульсный, серый -. Вы можете почуствовать себя мега- диагностом, возьмите логическую прозвонку( которая с двумя светодиодами красным и зеленым) закрепите крокодил на массе и ткните в провода. Плюс, загорится красный  , -  зеленый. А импульсный провод будет перемигиваться. Сейчас пойду с мелким гулять, гляну распиновку ради интереса на своей.

[mazay1990 40]

Судя по фото с Вашей рабочей машины- красный +, Полосатый импульсный, серый -. Вы можете почуствовать себя мега- диагностом, возьмите логическую прозвонку( которая с двумя светодиодами красным и зеленым) закрепите крокодил на массе и ткните в провода. Плюс, загорится красный  , -  зеленый. А импульсный провод будет перемигиваться. Сейчас пойду с мелким гулять, гляну распиновку ради интереса на своей.

у меня другой цвет.



сфотайТЕ ваш разъем

[РОМКА177 35]





пробывал черный по середине.а коричниевый и синий менял местами - чек ругается и атк и так чо за х...я

Синий как красный на фото,коричневый средний, черный, как на фото серый.

[mazay1990 40]

Синий как красный на фото,коричневый средний, черный, как на фото серый.

огромное спасибо!

[РОМКА177 35]

Пожалуйста, удачи.

[mazay1990 40]

Купил калужский 420р

Чек потух

[mazay1990 40]

товарищи фиг знает но мне показалось что расход упал на этом датчике.

на том (вроде работающем- по чеку-самодиагностике) меньеш проезжал



может самовнушение
