Схема электрическая принципиальная для автомобилей ГАЗель ГАЗ-2705 с ЗМЗ-40522 от 07.09.07

Документация » Электросхемы » Схема электрическая принципиальная для автомобилей ГАЗель ГАЗ-2705 с ЗМЗ-40522 от 07.09.07

Суббота, 27 Апреля 2013 16:26

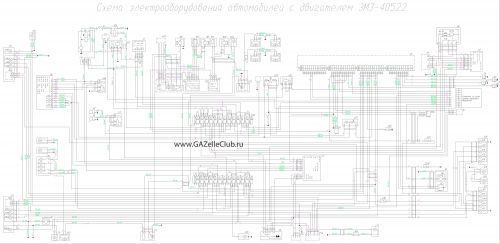

Схема электрическая принципиальная для автомобилей ГАЗель ГАЗ-2705 с ЗМЗ-40522 от 07.09.07

shema_electro_gazell_zmz-40522

Условные обозначения элементов схем электрооборудования:
А9-топливный модуль (ЗМЗ-40522).
В1-датчик указателя давления масла;
В2-датчик сигнализатора аварийного давления масла;
В5-датчик сигнализатора аварийного падения уровня тормозной жидкости;
В7-датчик указателя температуры охлаждающей жидкости;
В8-датчик сигнализатора перегрева охлаждающей жидкости; В12-датчик указателя уровня топлива;
В46-датчик скорости.
D7-блок управления антиблокировочной системой тормозов (устанавливается на части автомобилей);
D21-пульт управления отопительно-вентиляционной установкой;
D27-регулятор освещенности приборов.
Е1-фара головного света левая;
Е2-фара головного света правая;
Е9-повторитель указателя поворота левый;
Е10-повторитель указателя поворота правый;
Е16-плафон освещения передних сидений кабины;
Е18-плафон освещения грузового салона автофургонов;
Е20-плафоны пассажирского
салона (правые);
Е27-фонарь задний левый;
Е28-фонарь задний правый;
Е30, Е64-фонарь освещения
номерного знака;
Е35-фонарь подкапотный;
Е59-прикуриватель;
Е60, Е61- плафоны пассажирского
салона (левые);
Е65-плафон второго ряда сидений (для автомобилей с двумя рядами сидений);
Е71-плафон освещения вещевого ящика.
F1 – F4-свечи зажигания;

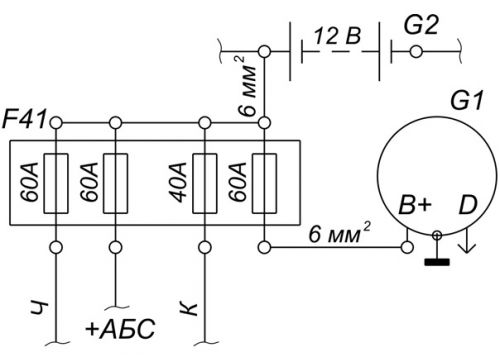

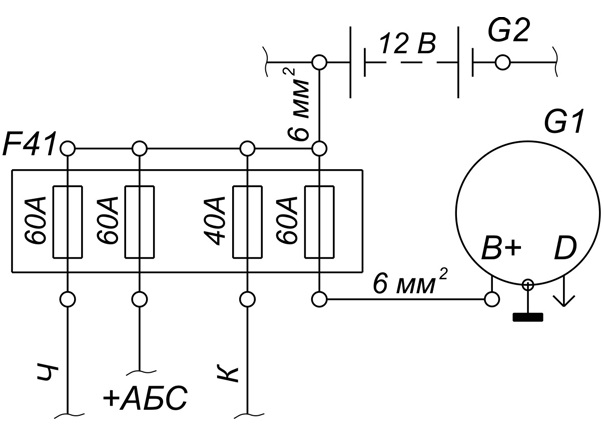

F41-блок предохранителей; F42-блок предохранителей верхний;
F43-блок предохранителей нижний.
G1-генератор;
G2-аккумуляторная батарея.
Н1, Н2-сигнал звуковой;
Н62-лампа габаритного света правая;
Н63-лампа габаритного света левая;
Н70-лампа противотуманная задняя правая;
Н71-лампа противотуманная задняя левая;
Н72-лампа света заднего хода правая;
Н73-лампа света заднего хода левая;
Н74-лампа сигнала торможения правая;
Н75-лампа сигнала торможения левая;
Н76-лампа габаритного света заднего правая;
Н77-лампа габаритного света заднего левая;
Н78-лампа указателя поворота заднего правая;
Н79-лампа указателя поворота заднего левая;
Н98-лампа ближнего света правая;
Н99-лампа ближнего света левая;
Н100-лампа дальнего света правая;
Н101-лампа дальнего света левая;
Н102-лампа указателя поворота переднего (правая);
Н10З-лампа указателя поворота переднего (левая).
К1-реле стартера; КЗ-реле управления стеклоочистителем; К7-реле сигналов; К12-прерыватель указателей поворота; К16-выключатель аккумуляторной батареи дистанционный (для автобусов);
К40-реле фар; К52-реле проверки исправности сигнализаторов.
М1-стартер; М2-электродвигатель отопителя; М4-электродвигатель стеклоочистителя; М5-электродвигатель стеклоомывателя; М6-топливный насос (ЗМЗ-40522); М8-электронасос дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); М20-электродвигатель дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); М38-электропривод корректора фар (правый); М39-электропривод корректора фар (левый); М43-моторедуктор крана отопителя.
Р2-комбинация приборов.
R12-резистор электродвигателя отопителя; R13-резистор электродвигателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений).
S1-выключатель зажигания; S3-выключатель плафонов второго ряда сидений (для автомобилей с двумя рядами сидений); S5-выключатель аварийной световой сигнализации; S6-переключатель
электродвигателя и электронасоса отопителя; S8-переключатель освещения; S9-переключатель указателей поворота; S12-переключатель стеклоочистителя; S13-кнопочный выключатель дистанционного выключателя батареи (для автобусов); S29-выключатель света заднего хода; S30-выключатель сигнала торможения; S31-выключатель сигнализатора блокировки межосевого дифференциала; S52-выключатель сигнализатора стояночного тормоза; S60-выключатель плафона вещевого ящика; S62-выключатель плафонов освещения пассажирского салона автобусов; S73-переключатель электродвигателя дополнительного отопителя (для автобусов и автофургонов с двумя рядами сидений); S116-переключатель корректора фар.
U1-магнитола.
Условные обозначения цвета проводов:
Б – белый; Г – голубой; Ж – жёлтый; З – зелёный; К – красный; Кч – коричневый;
О – оранжевый; Р – розовый; С – серый; Ф – фиолетовый; Ч – чёрный.
raemi-XP

Нумерация выводов разъемов (вид состороны проводов) - ЗМЗ-4063:
Х1 – разъем блока управления системой зажигания;
Х2 – разъем датчиков температуры и детонации;
Х3 – разъем датчика положения коленчатого вала и абсолютного давления

raemi-XP2

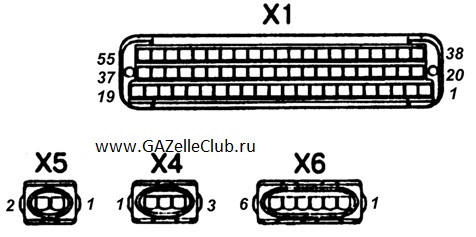

Нумерация выводов разъемов (вид состороны проводов) - ЗМЗ-40522:
Х1 –разъем блока управления;
Х4 – разъем датчиков положения коленчатого вала, положения дроссельной заслонки, положения
распределительного вала,регулятора дополнительного воздуха;
Х5 – разъем форсунок, датчиков температуры и детонации;
Х6 – разъем датчика массового расхода воздуха

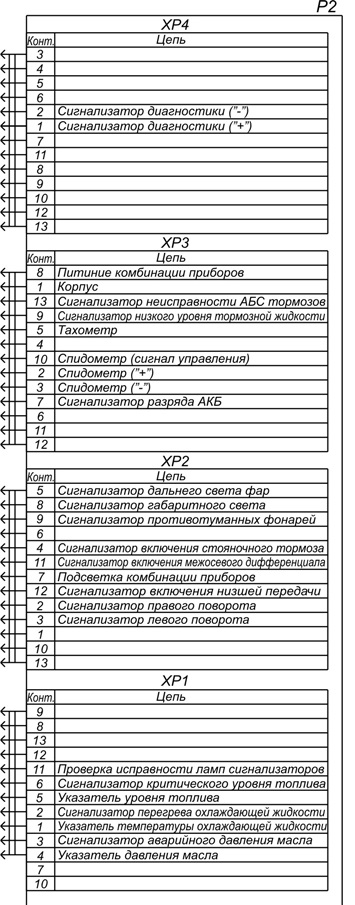

Комбинация приборов

raemi-combin-priborov



Вариант с АБС

raemi-abs
