Схема для ГАЗель, Соболь с Крайслер от 12.10.06

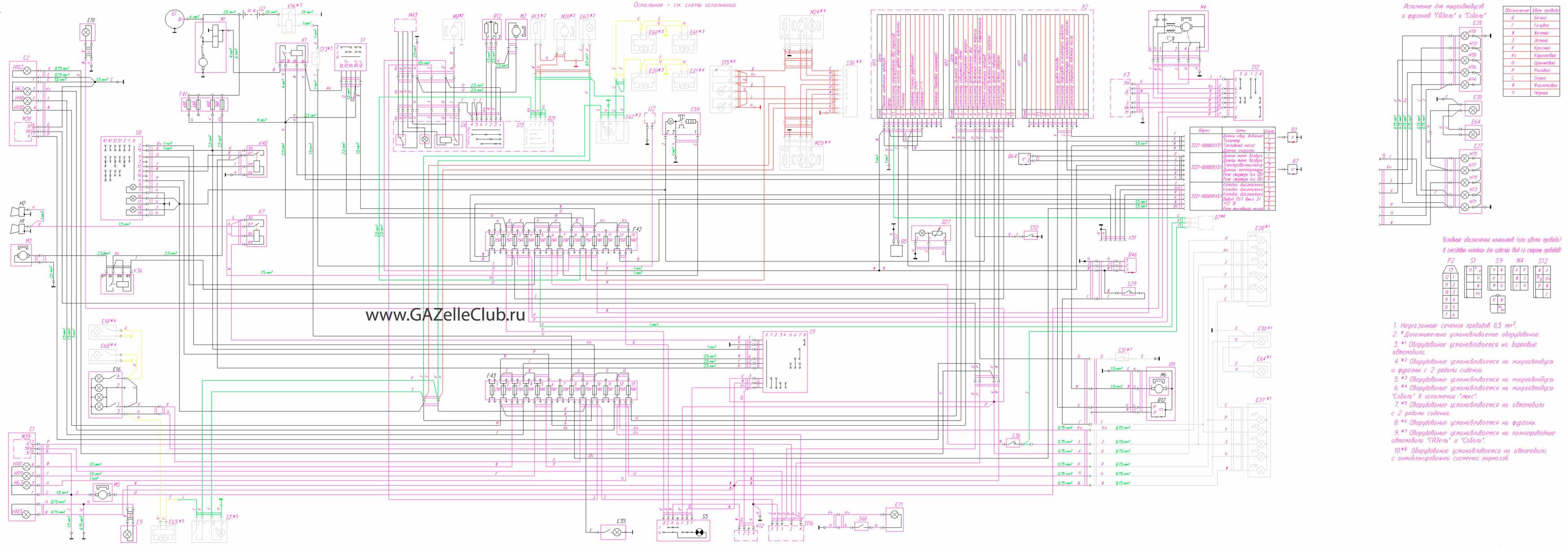

Схема для ГАЗель, Соболь с  Крайслер

Перечень элементов схемы

A9 Топливный модуль
В1 Датчик указателя давления масла
В2 Датчик сигнализатор аварийного давления масла
В5 Датчик сигнализатора аварийного падения уровня тормозной жидкости
В7 Датчик указателя температуры охлаждающей жидкости
BS Датчик сигнализатора перегрева охлаждающей жидкости
B12 Датчик указателя уровня топлива
В46 Датчик скорости
B65 Датчик сигнализатора аварийного давления масла в гидроусилителе руля
D7 Блок управления ABS
D21 Пульт управления отопительно-вентиляционной установкой
D27 Регулятор освещенности приборов
E1 Фара головного света левая
E2 Фара головного света правая
E3 Фара противотуманная левая
E4 Фара противотуманная правая
E9 Повторитель указателя поворота левый
E10 Повторитель указателя поворота правый
E16 Плафон кабины
E18 ПлаФон кузова
E20,E21 Плафон салона правый
E27 Фонарь задний левый
E28 Фонарь задний правый
E30,E64 Фонарь освещения номерного знака
E31 Фонарь противотуманный задний
E35 Фонарь подкапотный
E59 Прикуриватель
E60,E61 Плафон салона левый
E63 Плафон освещения подножки
E65 Плафон второго ряда сидений
E68 Плафон индивидуального освещения
E71 Плафон освещения вещевого ящика
F41 Блок предохранителей
F42 Блок предохранителей верхний
F43 Блок предохранителей нижний
G1 Генератор
G2 Аккумуляторная батарея
Ml Стартер
М2 Электродвигатель отопителя
М4 Электродвигатель стеклоочистителя
М5 электродвигатель стеклоомывателя
Мб Топливный насос
М8 Электронасос дополнительного отопителя
М20 Электродвигатель дополнительного отопителя
M38 Электропривод корректора Фаp правый
M39 Электропривод корректора фаp левый
M43 Моторедуктор крана отопителя
P2 Комбинация приборов
R12 Резистор электродвигателя отопителя
R13 Резистор электродвигателя дополнительного отопителя
S1 Выключатель системы пуска и приборов
S3 Выключатель плафонов второго ряда сидений
S5 Выключатель аварийной световой сигнализации
S6 Переключатель электродвигателя и электронасоса отопителя
S8 Переключатель освещения
S9 Переключатель указателей поворота
S12 Переключатель стеклоочистителя
S13 Кнопочный выключатель дистанционного выключателя батареи
S29 Выключатель света заднего хода
S30 Выключатель сигнала торможения
S31 Выключатель сигнализатора блокировки межосевого дифференциала
S36 Выключатель сигнала водителю
S52 Выключатель сигнализатора стояночного тормоза
S60 Выключатель плафона освещения вещевого ящика
S62 Выключатель плафонов салона
H1,H2 Сигнал звуковой
Н62 Лампа габаритного света правая
H63 Лампа габаритного свет левая
Н70 Лампа противотуманная задняя правая
Н71 Лампа противоправная задняя левая
Н72 Лампа света заднего хода правая
H73 Лампа света заднего хода левая
Н74 Лампа сигнала торможения правая
Н75 Лампа сигнала торможения левая
Н76 Лампа габаритного света заднего правая
Н77 Лампа габаритного света заднего левая
Н78 Лампа указателя поворота заднего правая
Н79 Лампа указателя поворота заднего левая
Н98 Лампа ближнего света правая
Н99 Лампа ближнего света левая
H100 Лампа дольнего света правая
H101 Лампа дольнего света левая
H102 Лампа указателя поборото переднего правая
H103 Лампа указателя поворота переднего левая
K1 Реле стартера
KJ Реле управления стеклоочистителем
K7 Реле сигналов
K12 Прерыватель указателей поворот
K16 Выключатель аккумуляторной батареи дистанционный
K40 Реле фар
K52 Реле проверки сигнализаторов
S73 Переключатель электродвигателя дополнительного отопителя
S116 Переключатель корректора фаp
U2 Магнитола
