Схема электрическая двигетелем ГАЗ-560, 5601

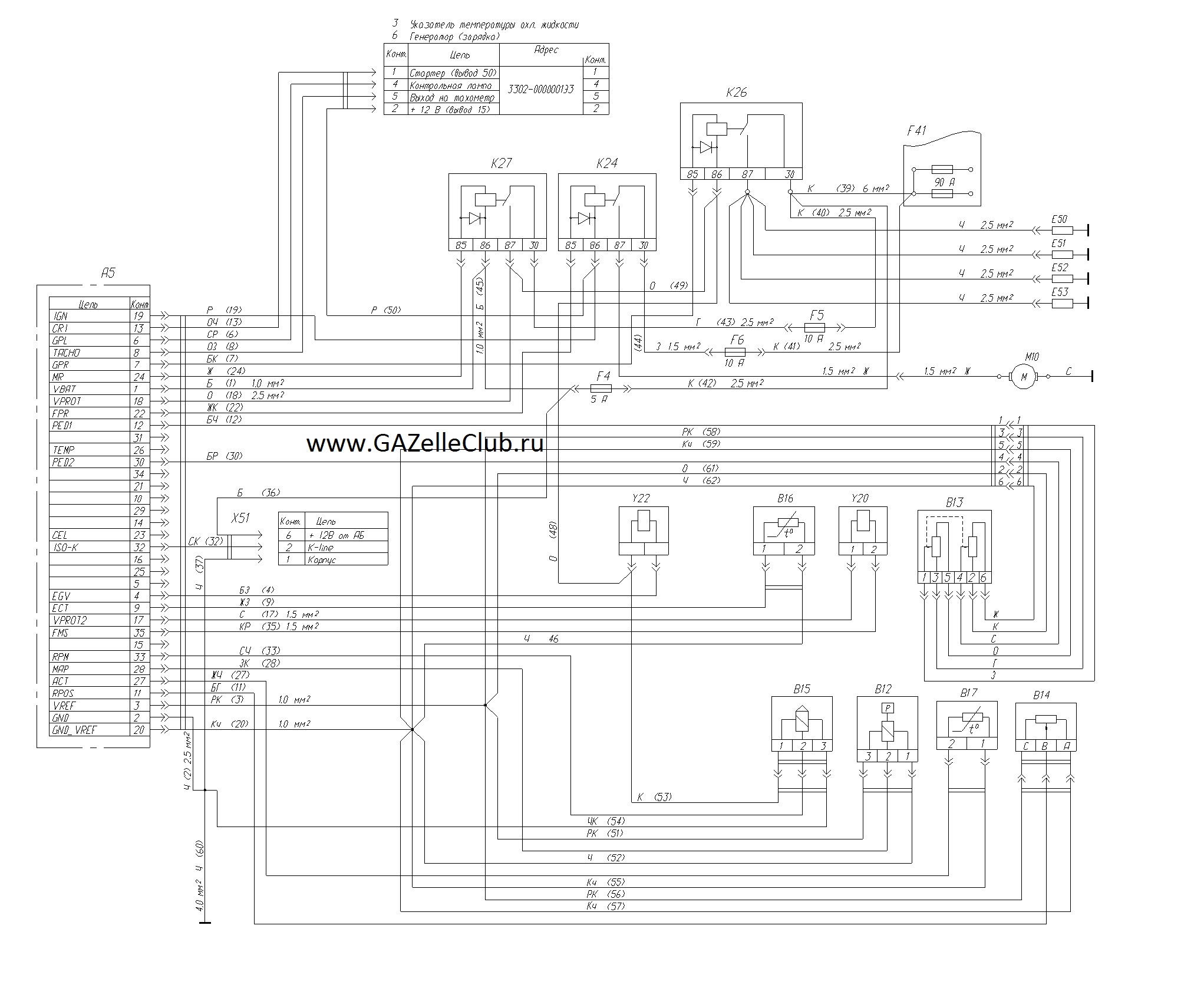

Схема электрическая принципиальная системы управления двигетелем ГАЗ-560, 5601 автомобилей ГАЗель, Соболь.12.10.06

gaz560

А5-Блок управление ES-F0AF-12A650-GA
В12-Датчик давление наддува 2203602/0
В13-Датчик положений педали газа
В14-Датчик положения рейки 2176299/К
В15-Датчик оборотв 2176734/1
В16-Датчик температуры охлаждающей жидкости 2174623/3
В17-Датчик температура Воздуха 2174425/2
F4-Предохранитель 35.3722,000
F5,F6-Предохранитель 35,3722.000-02
K24,K27-Реле 3493773/0
K26-Реле 11412
M10-Электробензонасос 2173396/1
E50-Свеча 2177492/3
Y20-Сервомагнит 2176761/3
Y21-Клапан рециркуляции 1902.3741
X51-Колодка диагностическая
