Датчик кислорода 25.368889 инструкция по проверке и эксплуатации

Демонтаж изделия:
Процесс диагностики, осуществляемый перед демонтажем датчика с транспортного средства:
- Визуальный осмотр;
- Поиск повреждения или обрыва контакта в цепи соединения «датчик - транспортное средство».
- Поиск повреждения проводов датчика или жгута проводов автомобиля, присоединяемого к нему вследствие обрыва, истирания, износа из-за трения или оплавления от горячих частей двигателя.
- После разъединения электрических разъемов жгутовой части и датчика провести визуальную оценку на наличие в обоих разъемах следов коррозии на контактах или отложений солей на корпусе разъемов.
- При отсутствии следов коррозии или повреждения проводов заново подсоединить датчик к жгуту проводов и проверить наличие ошибки.
- В случае устранения ошибки при повторном подключении необходимо устранить все проблемы, обнаруженные в процессе визуальной проверки.
Проверка сигнала датчика:
Если при наружном осмотре не удалось выявить никаких проблем, данный датчик следует снова подсоединить к электропроводке транспортного средства. Если для проверки датчика Вы используете специальные средства/оборудование для диагностики или инструмент для сканирования, надо следовать инструкциям фирмы-изготовителя данного оборудования.
ПРЕДОСТЕРЕЖЕНИЕ: В случае необходимости подключения к цепи датчика не следует обрезать/зачищать или прокалывать провода датчика или жгута проводов транспортного средства. Датчик вырабатывает очень слабый сигнал. Коррозия или повреждение электропроводки могут привести к искажению сигнала датчика или его «отравлению» из-за попадания загрязнения через проводку на чувствительный элемент.
- С помощью средств диагностики датчика или сканирующего инструмента следует проверить уровень напряжения перед запуском двигателя. При включенном зажигании автомобиля и отсутствии питания нагревательного элемента датчика, уровень напряжения должен быть примерно 450 мВ. В случае же наличия тока в системе нагревателя, измеряемый уровень напряжения должен быть > 1.0 В. Этот уровень напряжения генерируется контроллером системы управления двигателем (КСУД). Если напряжение отсутствует, следует отсоединить датчик и проверить уровень напряжения на контактах разъема жгута автомобиля. Если на жгутовом разъеме присутствует напряжение указанного выше уровня, значит короткое замыкание и датчике или его проводке. Необходимо демонтировать изделия для его дальнейшего анализа. Если же напряжение отсутствует на разъеме автомобильного жгута - следовательно возникла неполадка в электропроводке или электронном оборудовании автомобиля.
- Нужно снова подсоединить данный датчик и запустить двигатель. Установить средние обороты двигателя для разогрева датчика кислорода до рабочей температуры. Это состояние надо поддерживать в течение от 1 до 2 минут для обеспечения того, чтобы двигатель вышел в рабочий режим. Как только данный двигатель выйдет в рабочий режим, уровень измеряемого напряжения на датчике должен колебаться в пределах от 100 до 250 мВ и от 700 до 900 мВ. Если этот уровень напряжения не наблюдается, следует определить, чем вызвано проявление данной неполадки - работой двигателя или функционированием датчика.
- Следует проверить проводку двигателя и проверить уровень напряжения зажигания в контуре нагревателя.
ПРИМЕЧАНИЕ: при отсоединенном датчике и заземлив сигнальный провод жгута проводов автомобиля, можно проверить целостность электропроводки электронного оборудования автомобиля с помощью специально сканирующего устройства; по показаниям сканирующего тестера уровень выходного сигнала датчика должен составлять < 50 мВ.

РЕКОМЕНДАЦИЯ ПРИЧИНА
НЕОБХОДИМО: слегка подогреть выхлопную систему. Из нагретой выхлопной системы датчики извлекаются несколько легче.
ПРЕДУПРЕЖДЕНИЕ: в целях безопасности не стоит слишком сильно разогревать
систему.

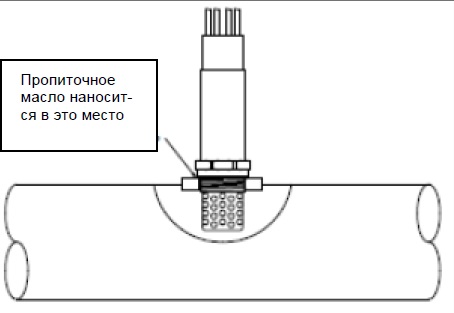

НЕОБХОДИМО: нанести небольшое количество проникающего пропиточного масла (очень осторожно) на резьбовой участок, только при установленном в выхлопную систему датчике .

Использование проникающего пропиточного масла облегчает демонтаж датчика и снижает риск повреждения резьбы.

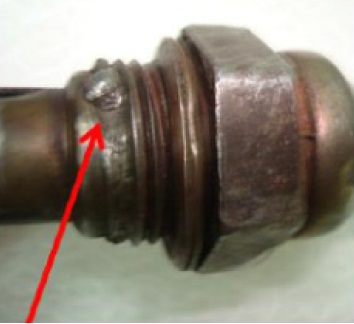

Поврежденная резьба

НЕ ДОПУСКАЕТСЯ: проникновение какого-либо масла и его контакта с верхней частью датчика (участок между шестигранником на корпусе датчика и выводами). Масло может проникнуть в датчик и вызвать проблемы в электротехнической
части.
НЕОБХОДИМО: Прокрутить датчик по резьбе немного взад-вперед (по часовой стрелке и против нее). Это помогает пропиточному маслу просочиться в резьбовую часть и снижает повреждение резьбы.
НЕОБХОДИМО: очистить от всяких посторонних материалов монтажное отверстие для установки датчика. Для этого после демонтажа датчика следует воспользоваться жесткой щеткой или инструментом для чистки резьбы. Если не зачистить это отверстие, то датчик может заклинить при его последующей установке или замене.
НЕОБХОДИМО: при повторной установке следует поставить новую уплотнительную шайбу, такую же, что используются для свеч зажигания габаритом 18 мм. Новую противозадирную смазку надо наносить только на резьбовой участок датчика; следует избегать загрязнения участка чувствительного элемента. Противозадирная смазка облегчает демонтаж изделия из выхлопной системы
после эксплуатации. Новые датчики поставляются с уже нанесенной противозадирной смазкой.

Проверка датчика после демонтажа:
Если на нижнем защитном колпачке датчика видны следы загрязнения (оседания сажи), причиной этого может быть попадание масла, эксплуатационных жидкостей в вы хлопную систему или некачественное топливо.

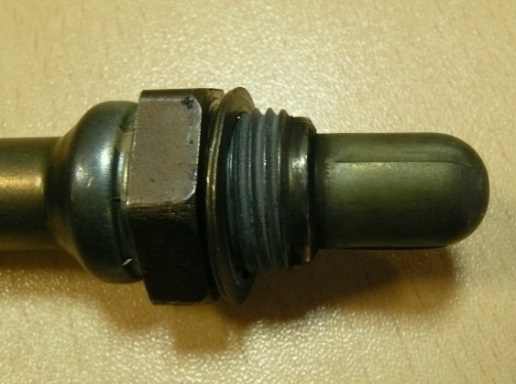

Датчик кислорода при правильной эксплуатации

Датчик кислорода при правильной эксплуатации



















Щели защитного колпачка с отложениями Щели защитного колпачка с отложениями

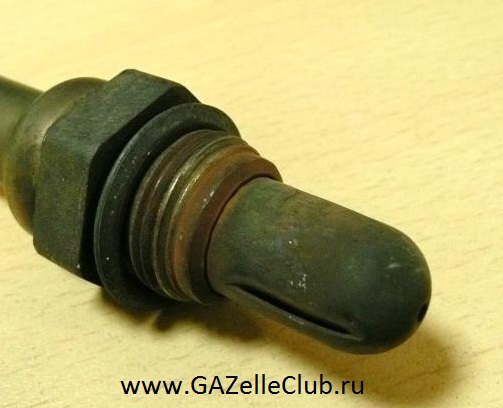

Защитный колпачок в саже, свидетельствующий об «отравлении» Защитный колпачок в саже, свидетельствующий об «отравлении»























Если наблюдаются обильное отложение сажи и нагара, то скорее всего это результат использования топлива ненадлежащего качества или изменение режимов сгорания топливной смеси двигателя.

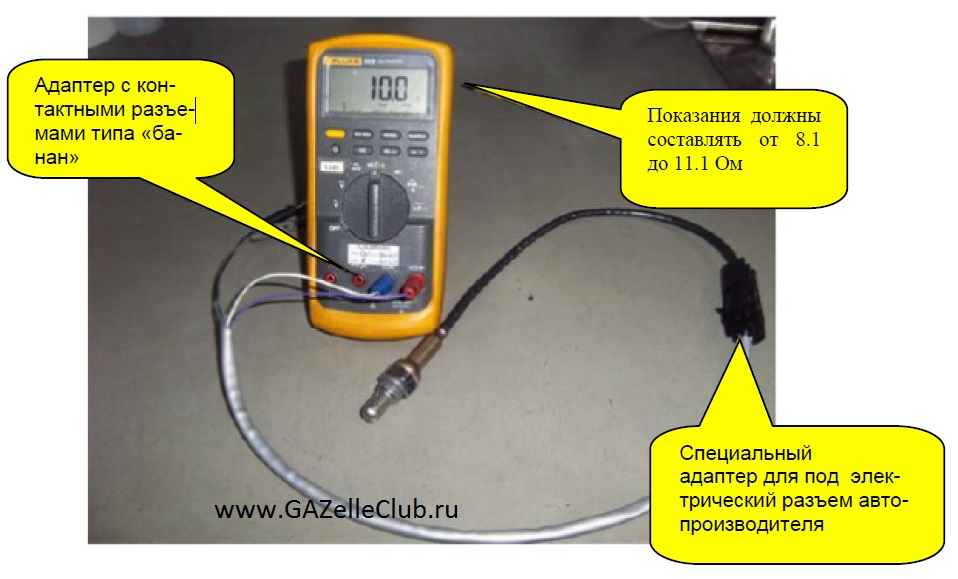

Если датчик имеет комнатную температуру, необходимо провести замер сопротивления между контактами управляющей цепи - черный и серый провод. Если сопротивление менее 1 Мом - датчик имеет внутреннее короткое замыкание. На датчике при комнатной температуре (Т= 21°C) провести замер сопротивления контура нагревателя - между фиолетовым и белым проводами. Нормальное сопротивление данного контура составляет 8.1 - 11.1 Ом.
dadchik-kis4

Если датчик имеет повышенную температуру после эксплуатации или при повышенной температуре окружающей среды, сопротивление будет немного больше, указанного выше. Если датчик холодный, сопротивление будет немного меньше. Дополнительную информацию по методам и процедурам диагностики можно почерпнуть в инструкции по эксплуатации и обслуживанию автомобиля. При обнаружении повреждений данного датчика необходимо выявить основную причину возникновения повреждения, приведшую к данному отказу.
Противозадирная смазка.
На все датчики кислорода поставляемые заказчику при производстве обязательно
наносится специальная «сухая» противозадирная смазка. В случае использования крепежной резьбы рекомендованного типоразмера этот материал обеспечивает гарантированные противозадирные свойства, так что применение каких-либо дополнительных противозадирных мер не требуется. Если датчик демонтирован с автомобиля и должен быть заново установлен, следует снова нанести противозадирную смазку. Для этого должна применяться высокотемпературная противозадирная смазка, подходящая для этих целей. Она должна наноситься согласно рекомендациям на этикетке. При необходимости можно обратиться к производителю за дополнительной информацией.
ВНИМАНИЕ: данную смазку следует наносить только на резьбовую часть. При попадании этой смазки на нижний защитный колпачок датчика она может повлиять на функционирование этого датчика и его характеристики. Перед повторной установкой датчика необходимо снять использованную уплотнительную шайбу и установить новую.


Информация по электрическому разъему. Контактный разъем
dadchik-raz1

Цоколевка разъема
Контакт 1: силовое питание нагревателя (14 Вольт) (фиолетовый провод)
Контакт 2: заземление нагревателя (белый провод)
Контакт 3: заземление датчика (серый провод)
Контакт 4: выходной сигнал датчика (черный провод)

Маркировка изделия.
Корпус датчика

Маркировка датчика кислорода

Расшифровка маркировки на изделии: DDDY L S
DDD: Дата по юлианскому календарю
Y: Год
P: Место изготовления
S: Код смены (1-3)

Установка датчика на автомобиль
НЕОБХОДИМО: при установке датчика, затягивать резьбовое соединение с рекомендованным усилием затяжки.
- Вставить датчик в выхлопную трубу и вручную завинтить его до упора уплотнительной
шайбы.
- При обращении с датчиком следует брать его за корпус, не использовать жгут проводов при монтаже.
- Затяжка датчика согласно следующим параметрам: Вращающий момент при установке: 40 – 60 Н/м (30 – 44 фунтов / фут)
Усилие натяжения: максимально допустимое усилие натяжения на разъем датчика –100 Н (22 фунтов)
Монтажная часть:резьба M18 x 1.5 - 7G
Наружный диаметр: 18.032 – 18.485 мм
Внутренний диаметр: 16.408 – 16.783 мм
Диаметр начальной окружности: 17.058 – 17.294 мм
Материал: ферритная нержавеющая сталь или аналогичный материал
Качество резьбы: нити резьбы не должны иметь неровностей или прочих дефектов, которые могут осложнить установку датчика или его демонтаж.
Мин. толщина: 9.0 мм

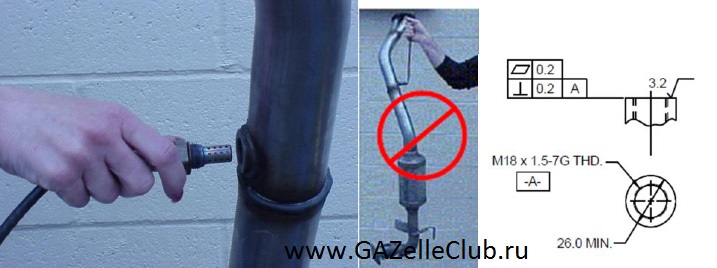

Поверхность уплотнения: см. габаритный чертеж и требования ниже
установка датчика кислорода газель

- После установки датчика в нейтрализатор или выхлопную трубу с соответствующим усилием затяжки, контактный разъем датчика устанавливается в ответную часть жгута проводов автомобиля.

Тест «погремушка»

Надо взять в руку корпус датчика вместе с уплотнительным кольцом и потрясти над ухом. Если слышно дребезжание, значит внутренний керамический элемент разбит/сломан.

dadchik-kis5

dadchik-kis7

Сломанный элемент (внутренняя керамическая деталь)

Просмотров: 16359 Комментариев: 1
