Методика проверки датчика скорости ДС-6 в эксплуатации

Методика проверки датчика скорости ДС-6 в эксплуатации

I. Проверка датчика скорости ДС-6 может 6ыть проведена в составе автомобиля с использованием штатного подключения к бортовой сети по следующей методике:
1 Выполнить демонтаж датчика скорости с коробки передач.

2 Подсоединить разъем датчика к штатному разъему автомобиля.

3 Подать на датчик скорости и комбинацию приборов бортовое напряжение питание автомобиля (12В) по штатной схеме.

4 Подключить комбинированный прибор (тестер) в режиме измерения напряжения:

« + » прибора к цепи конт.2 датчика скорости в любой точке электрической схемы автомобиля (конт. 2 разъема XP3 комбинации приборов);

« - » прибора к корпусу автомобиля.

5. Медленно вращая вал датчика скорости убедится в изменении выходного напряжения датчика 6 раз за один оборот вала от напряжения не более 0,5В до напряжения не менее      0,9В (бортового напряжения питания автомобиля) в соответствии с ТУ4573-006-3420984-2001 .

II. Проверка функционирования датчика скорости ДС-6 может быть осуществлена вне автомобиля по следующей методике:

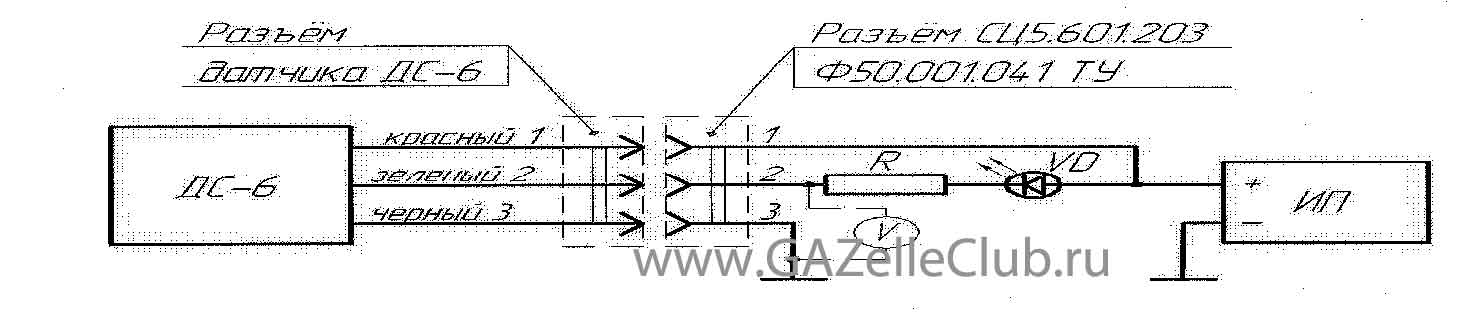

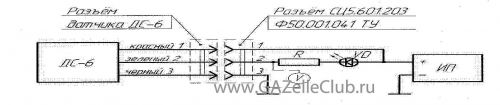

1. Проверяемый датчик скорости подключить с использованием разъема (розетки) СЦ5.601.203 согласно следующей электрической схеме.

Проверка датчика скорости ДС-6

ДС-6 - проверяемой датчик скорости;

R - резистор нагрузки (1 - 1,5кОм);

VD - светодиод АЛ307А или аналогичный с током нагрузки 10 - 20мА;

V - комбинированный прибор (тестер);

ИП - источник питания постоянного напряжения (9-6)В или автомобильный аккумулятор (12В).

Подать напряжение (9 - 16)В от источника питания ИП.

3. Медленно вращая вал датчика скорости убедится в наличии миганий светодиода VD (6 миганий за один оборот вала), что подтверждает функционирование датчика.
