Подскажите распиновку кнопки.

[PROTECTOR 73]

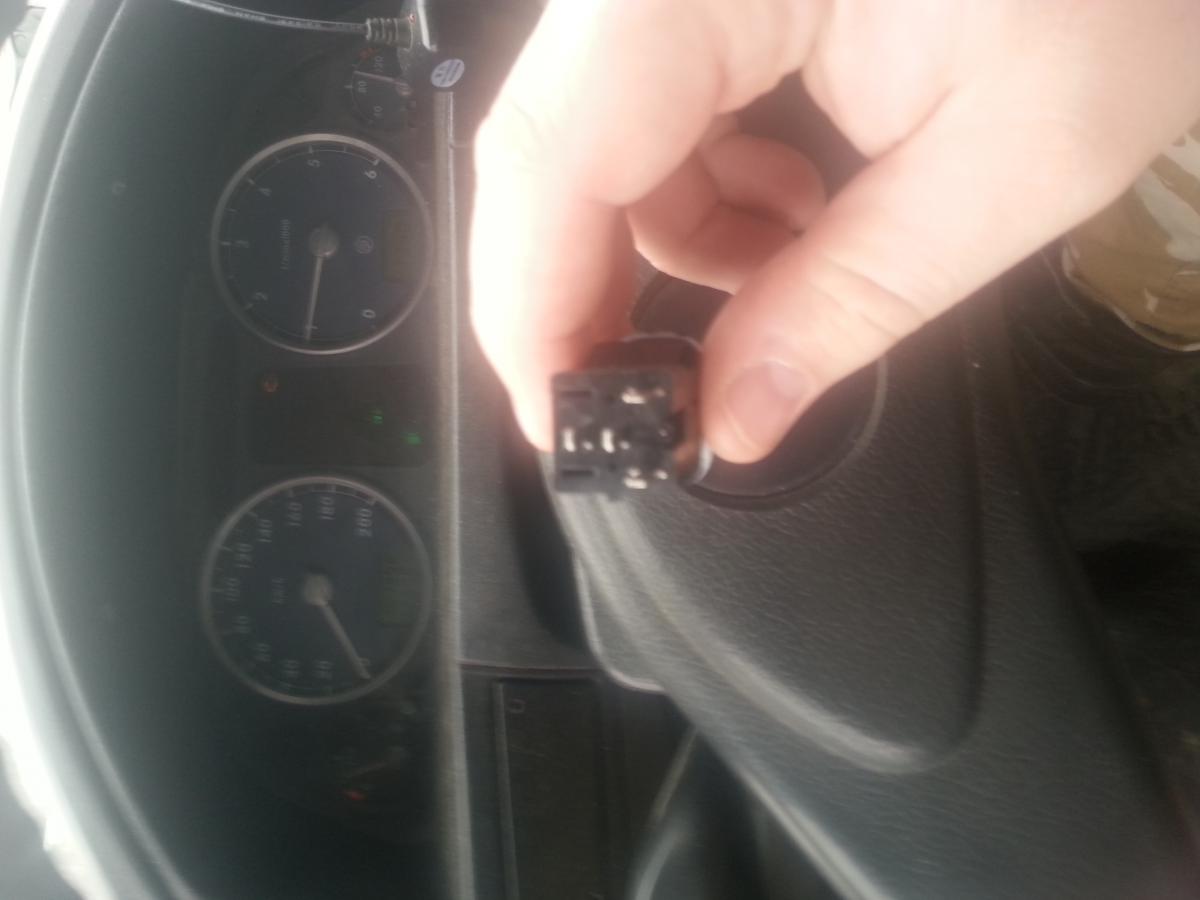

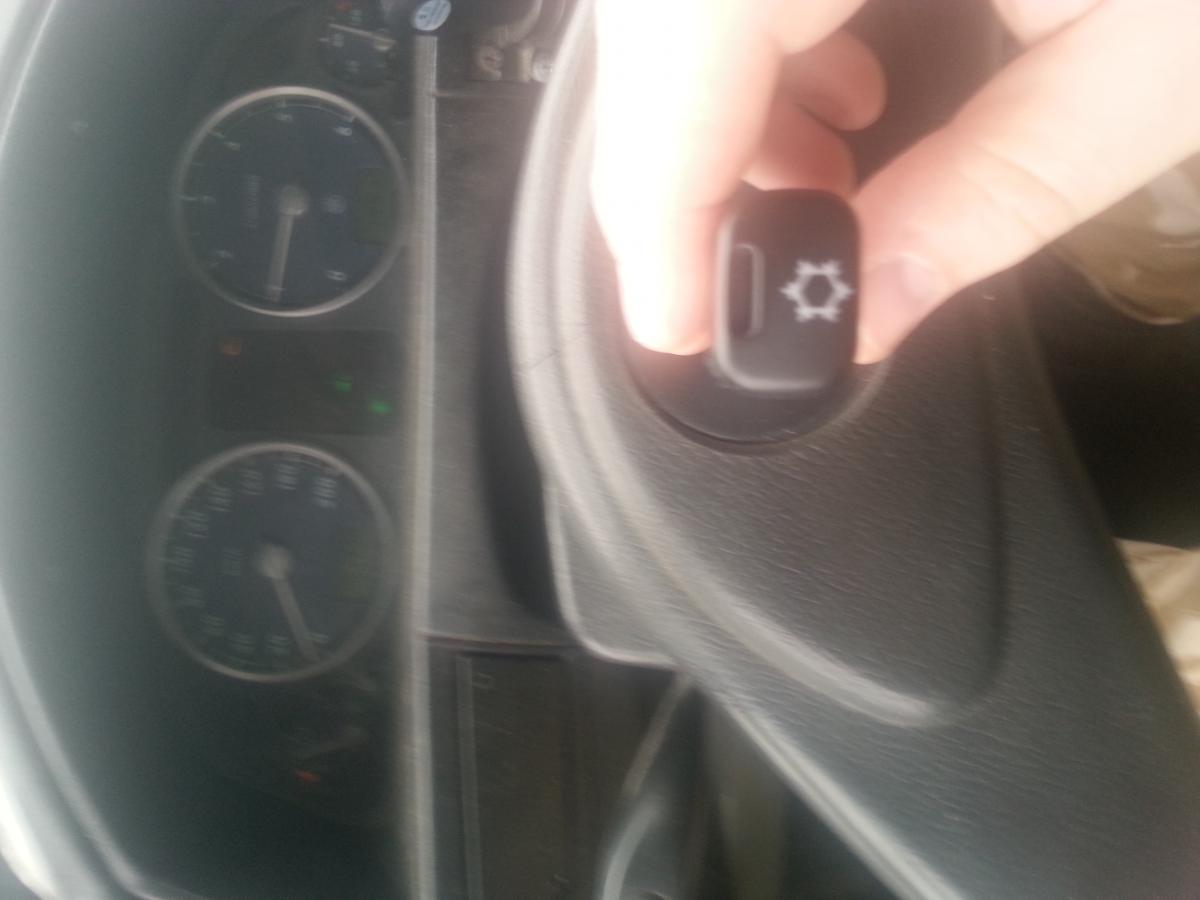

хочу поставить кнопу в разрыв на магнитолу, а то сосет зараза 0.15 ампер, на кнопке 4 пенька, 1-2-А-В, куда чего пихать?, кнопа  с диодом

Изменено 19 февраля, 2016 пользователем PROTECTOR

[ВадимВ 1 708]





куда чего пихать?, кнопа  с диодом

не такая?

[Semen 4]

Есть такая хорошая штука как тестер,очень помогает.

Прозвони через лампу на замыкание.

Изменено 19 февраля, 2016 пользователем Semen

[shkiper 281]

хочу поставить кнопу в разрыв на магнитолу, а то сосет зараза 0.15 ампер, на кнопке 4 пенька, 1-2-А-В, куда чего пихать?, кнопа  с диодом

берешь лампочку(12 вольт), проводочки и проверяешь :D , а вообще на замыкание цепи - два верхних(горизонтальных) контакта, нижние -подсветка

[YaKuT-ST 132]

не такая?



такая, распиновка есть.

утащил к себе в закладки

[PROTECTOR 73]

прозвонить то размыкание я могу, а вот что на диод идёт... мозгов не хватает.

[PROTECTOR 73]

не такая?



наверно все таки оно

[PROTECTOR 73]

не прокатило, размыкание работает но подсветки нема.

[Spas750 327]

не прокатило, размыкание работает но подсветки нема.

А местами не пробовал на подсветку провода менять?

[PROTECTOR 73]

а что тут поменяешь, согласно схеме А- масса в общем фиг с ним, без так без, я ёё к магнитоле присобачил, вместо замка зажигания, 6 лет мучался, я никогда не ставлю магнитолу на замок,, напрямую цепляю, а оно жрет 0.14 а.

[ВадимВ 1 708]





согласно схеме А- масса в общем фиг с ним

а перемычку сделал с С

[PROTECTOR 73]

неа, на кнопке пенька не было.

[t-r-a-k-t-a-r 243]

неа, на кнопке пенька не было.

А на Д с контакта 2,перемычку кинул?(это чтобы индикатор включения загорался),а на В нужно с подсветки кидать провод.

[barbos 80]

Кнопка в руках у PROTECTOR без индикации включения, только подсветка символа.

[Анатолий 1967 4]



Если у твоей кнопки четыре выхода то она без индикации символа, если пять выходов то есть подсветка символа,

Если у твоей кнопки четыре выхода то она без индикации включения, если пять выходов то есть индикация включения,

[Crady 8 429]

PROTECTOR,  в твоей кнопке 2 коммутирующих пина,то есть вкл -выкл,и 2 штуки подсветка,подсветка может не работать если перепутать + и- ,там светодиод стоит.

[PROTECTOR 73]

да менял вроде местами
