Колокол переходный Ниссан TD27/QD32 + АКПП Тоета 6ступка 760 двс3UZ

Рекомендуемые сообщения

Зедияров Александр
Привет всем

вот созрел очередной колокол  под 6ступку от тоеты А760





Носик бублика проточен под 20,5 мм.чтобы он зашел в колено двс



Шайба проточена пол 21 мм


























рядом лежит 4ступка тоже тоета, двс 1UZ











  • Нравится 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

rusgg

Одинаковые по длине что ли коробки ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Зедияров Александр

да на глаз одинаковые..5 ступка тоже такая же

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
корешок72

Привет а цена вопроса пока для интереса, вроде от трехтонника акп ниссановская подходит

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

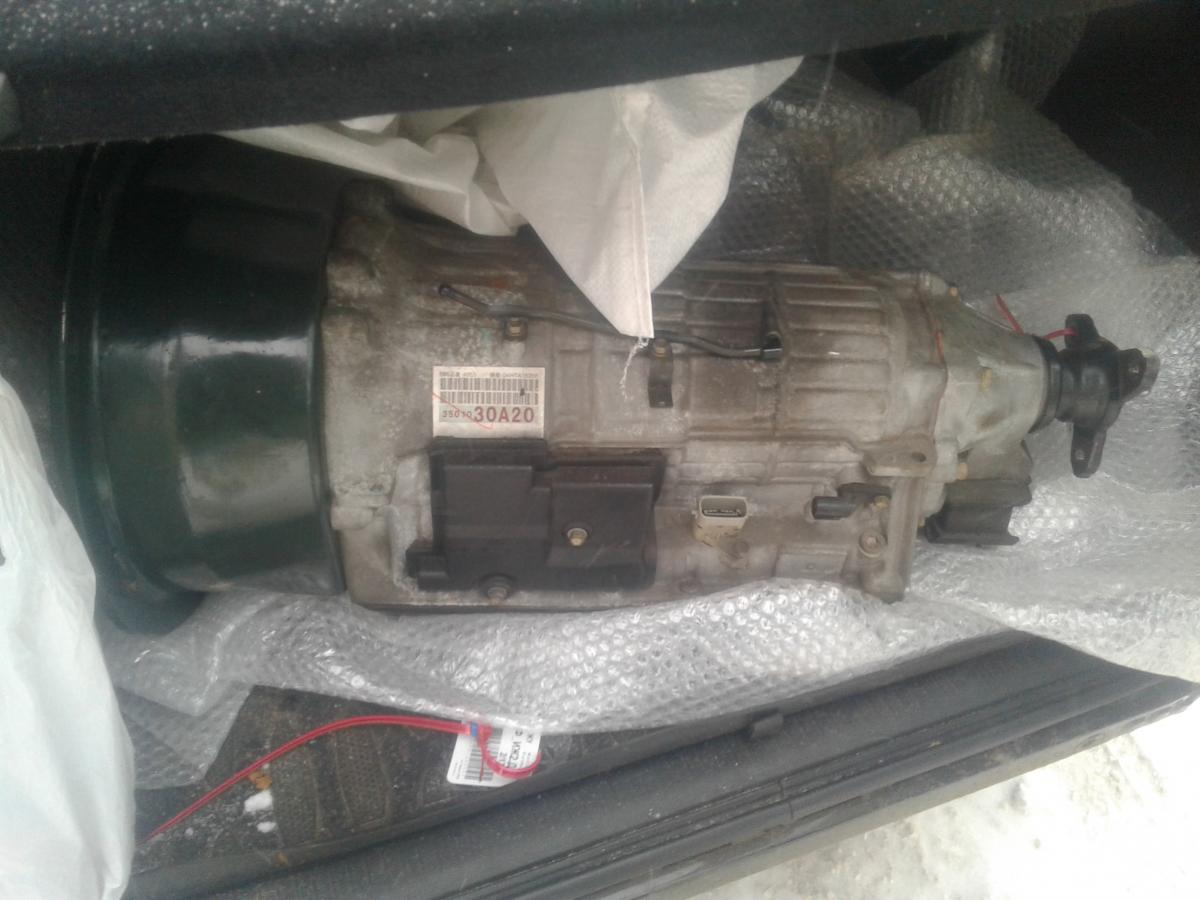

Забрал сегодня коробку, на Новый год мне игрушка :)

А761е ,6 ступенчатый автомат



  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady

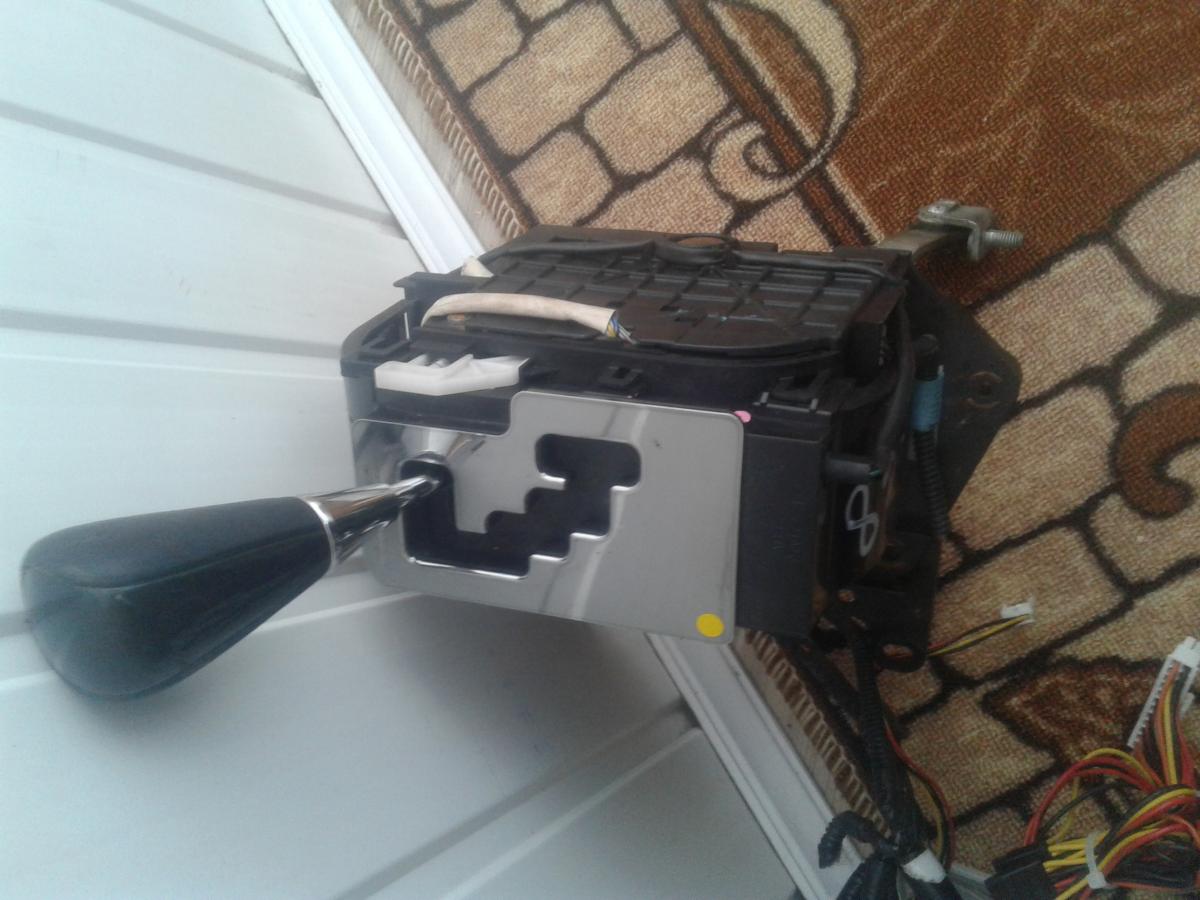

rusgg, селектор с тойоты или лексуса:?если с цельсиора,то...то тебя ждёт засада. :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Почему? Вроде все с одной машины откывыряли, главное же чтобы ход рычага совпал, но и это по идее не проблема

Я пока только ручной режим сделаю, а автомат потом

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






главное же чтобы ход рычага совпал,
это совпадёт.не вопрос.а вот включить ты его сможешь только с кнопки разблокировки принудительной.он получает сигнал на разблокировку с иммки.то есть сигнал идёт по штатной схеме на эбу и на селектор.то есть нужен сигнал с ручника(не обязательно) с педали тормоза и имки обязательно.уот как так уот.тойота,сэр! :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

rusgg

А понял, нету у меня мозгов от коробки, может и не будет совсем

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady

А понял, нету у меня мозгов от коробки, может и не будет совсем

ну так это не поможет селектору сдвинуться с места.идёт цифровой сигнал,в тот блок что стоит в селекторе.и уже по его сигналу отключается блокировка.то есть даже если тупо ворочать ме5ханически,то прежде надо будет нажать на кнопочку мех разблокировки,и потом уже сдвинуть с режима паркинг.а

в твоём случае,с этой коробкой без мозгов,будут режимы:паркинг,нейтраль,задняя и по моему 3 скорость.и всё. :mellow: если не ошибаюсь.на счёт 3 скорости.может оказаться и вообще первая,и она же единственная.в этом случае 5 ступый автомат чуть проще.и селектор можно прикрутить туда попроще,но то же "лесенку".родные так же от имки все работают.

найди схему от лексус LS430 рестайл,он же тойота цельсиор 31 кузов рестайл.да посмотри,там описалово обеих коробок есть.правда на аглицком,и только из под ИЕ работает база.но тем не менее можно работать с ней

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady

rusgg, чуть не забыл,самое "приятное",селектор хоть и включит задний ход в коробке,но вот фонарики ты с него не запустишь,вот просто так.всё работает по МРХ шине,по 2 проводкам.через блок управления светом,из селектора выходят проводки в эбу,с эбу уже на блок света из него в блок в багажнике,по всё тем же 2 проводкам МРХ,а вот блок в багажнике зажигает задний ход.и всё остальное.

так что удачи в разгадывании ребуса,как заставить всё работать,не собирая родную схему тойоты. :D

да...упустил,ещё нужен будет один блок в родной схеме,так называемый маршрутизатор МРХ шины.


так что селектор искать попроще,и ставить блок управления коробкой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Так датчик положения селектора на Кпп стоит же, и это я так понял резистор обычный переменный

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Мешалка как я помню с кровна, как х Кпп

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady

Так датчик положения селектора на Кпп стоит же, и это я так понял резистор обычный переменный

неа!не резистор.посмотри внимательно,если там плата есть.то тебе не повезло,если нет,то куда как проще запустить.там даже не должно быть сигнала с имки на разблокировку,от зажиагния и педали тормоза.знать с чего селектор,уже можно думать пытаться

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

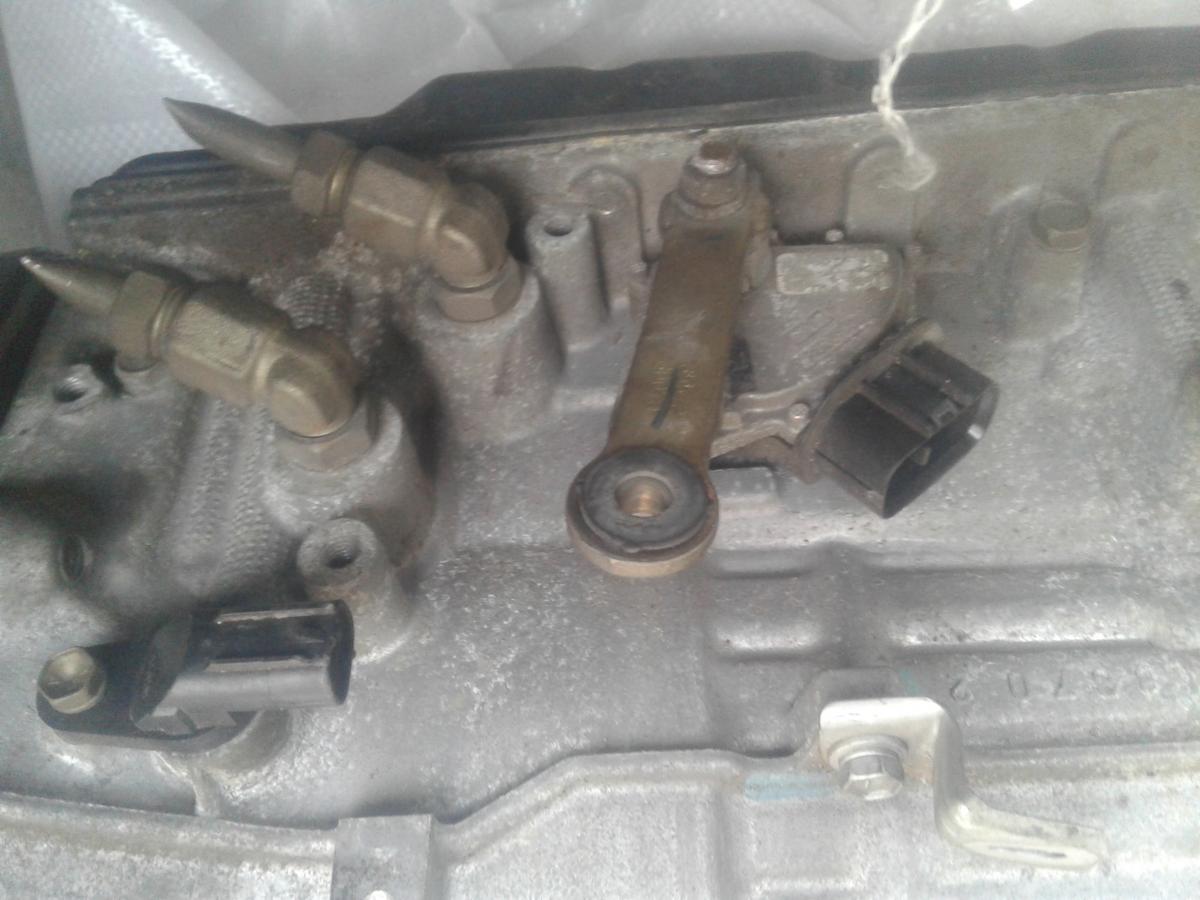

Вот же резистор

Селектор по идее просто палка,может сигналы тип троника есть на нем, хотя я на это надеюсь

Блокировка селектора есть кнопка, правда немного не вся


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






Вот же резистор
это переключатель положений.а так же он же выключатель запрета пуска.нет там никакого сопротивления,типа вкл выкл по положениям селектора. с другой стороны разъём для сигналов эбу.

номер селектора проверь,будет ясно от чего точно и что есть в нём.плату ты можешь и не увидеть.она в нутри прячется бывает.на 30 дорестайле она видна.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

rusgg

Да нее, это обычный датчик положения


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






Да нее, это обычный датчик положения
да,включено.выключено,по типу замка зажигания сделано.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

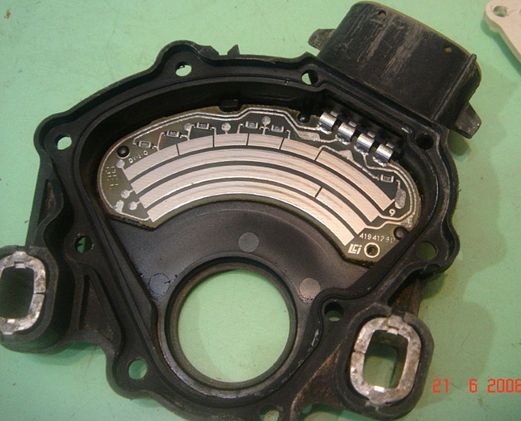

Да нет же, каждое положение рычага имеет свое сопротивление, по нему эбу вычисляет положение селектора.

Это верхняя шкала, сверху третья что то блокирует

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






каждое положение рычага имеет свое сопротивление,
замерял?так то джапенцы часто в роли предохранителей используют сопротивление на 0.1 ома.да и преды точно такие же есть.лень базу открывать,может оказаться что это согласующие,все одного номинала.
  • Нравится 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






по нему эбу вычисляет положение селектора.
9 и 6 контакты - запрет пуска,срабатывают в паркинге и нейтрали.1-PL,2-RL,3-питание,4-NL,7-DL сопротивлений по схеме нет.чисто преды .лень рыть по 760 коробке дальше.

и на селекторе 11 контакт разблокировка с имки.и если от тойоты,то эбу в селекторе есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Ладно, посмотрим

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady

Ладно, посмотрим

на...кури...на английском,работает толком только под експлорером.нужен акробат для просмотра.

http://www.autocats.ws/manuals/lexus/ls430/index3.html

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

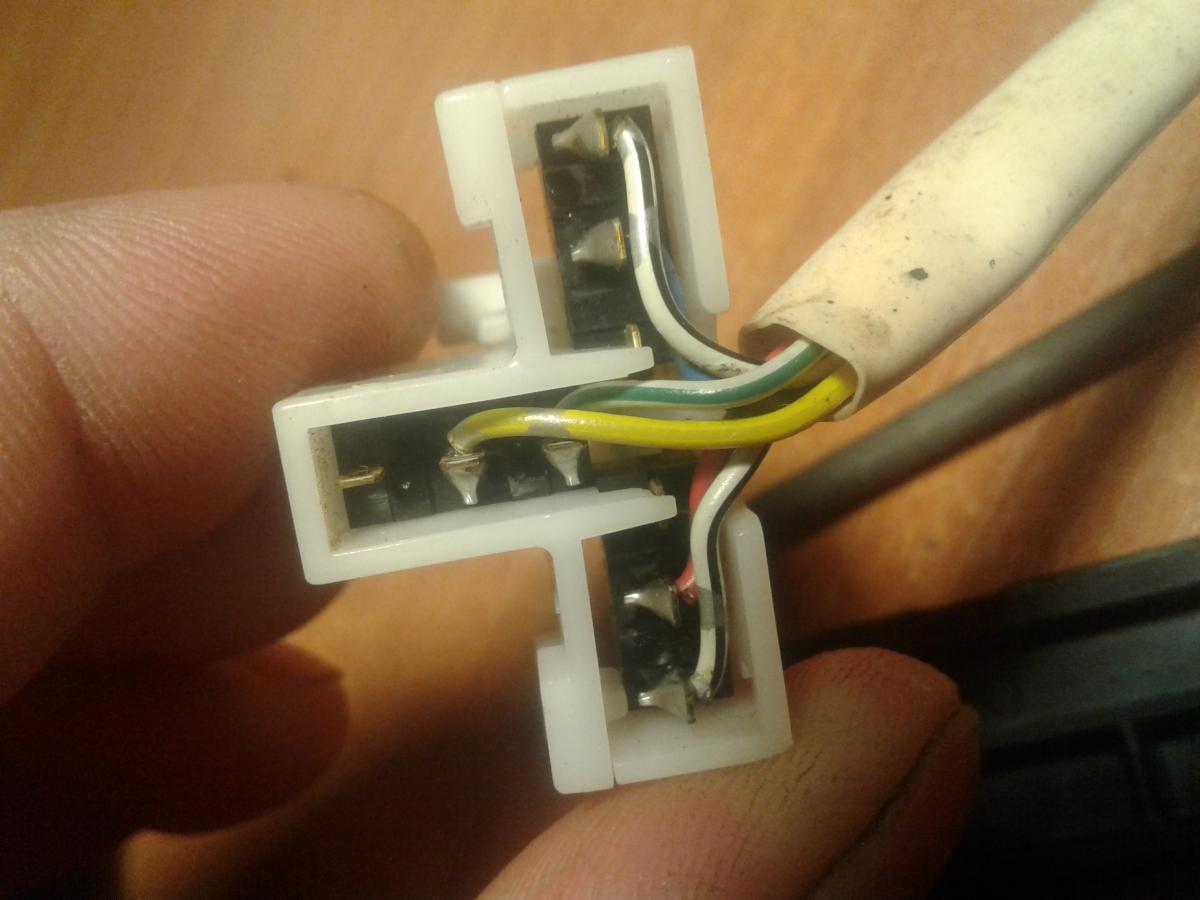

Тип троник

Обычные микрики


Изменено пользователем rusgg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Нету никакой поддержки, придется с нуля собирать :(
