Подключение бензонасоса.

[Карандаш 0]

Всем привет.

 Имеется газель. Была карбюраторная, переделали на инжектор. Проблема в следующем. Не могу сростить инжекторную и карбюраторную проводку , а именно бензонасос и тахометр.  Датчики соединил. Для наглядности выложу фото.

Это разъем пап со стороны двигателя.

Провода по порядку: (на 1ом фото)

1 - два белых один потолше, другой потоньше. На них приходит + при включении зажигания.

2 - пусто

3 - толстый белый. Приходит + также при вкл зажигании.

5 - белый провод. На него ничего не приходит, ни + ни -

4, 6, 7 - один белый, два оранжевых с белой полосой - это датчики.

8 - зеленый - выход датчика генератора.

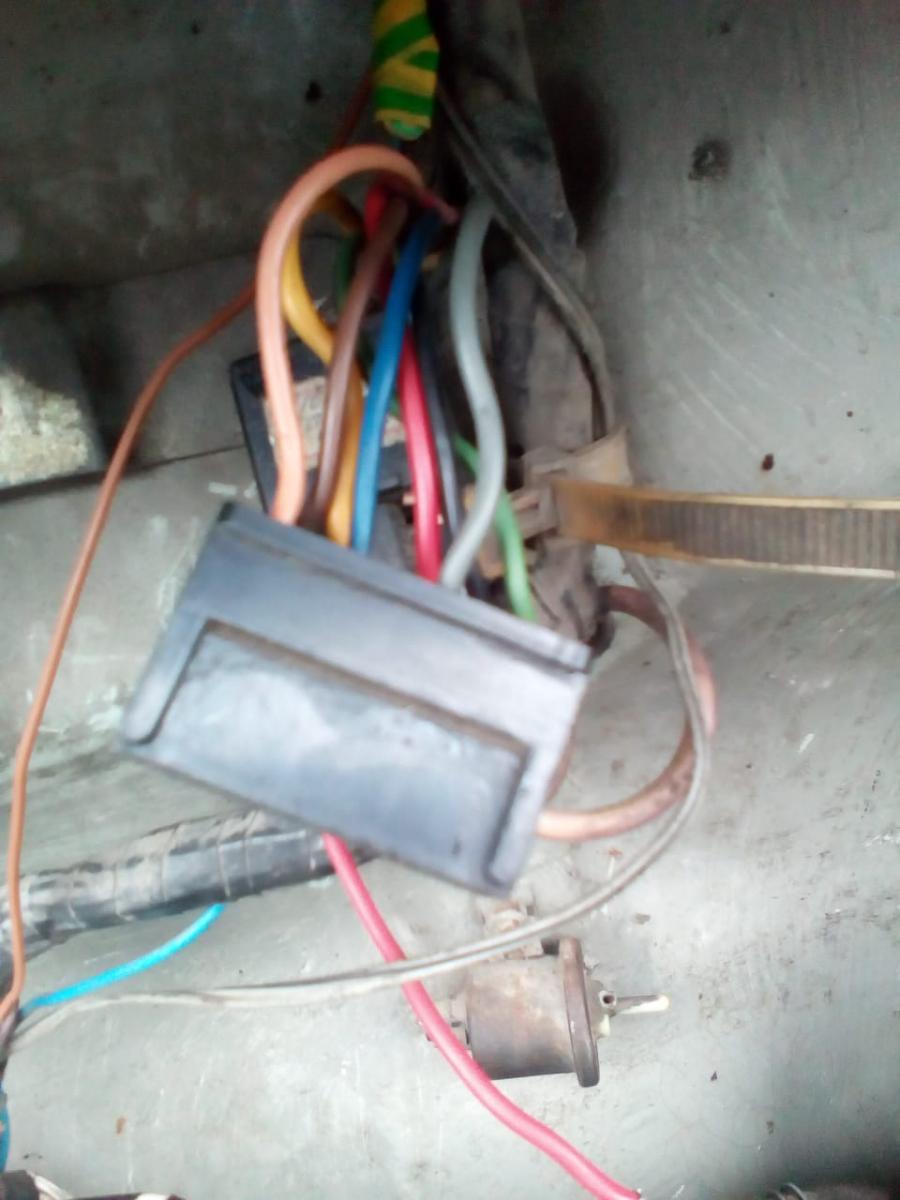

Теперь разъем со сотороны кабины.:

Порядок напишу по 4 фото

1 - зеленый. Не приходит ни + ни -. Соединяется с 5 проводом (фото 1)

2 - Серый. Датчик. Соединяется с 6 проводом(оранжевым)

3 - Синий. Датчик. Соединяется с 7 проводом(оранжевым)

4 - Бледно-розовый. Соединяется с выходом датчика генератора

5 - черный. СЮда приходит + при вкл зажигании. Соединяется с двумя проводами. На 1 фото они 1.

6 - красный. Ни с чем не соединяется. + не приходит.

7 - желтый. Также приходит + от замка. Соединяется с белым толстым проводом.

8 - коричный. датчик.



Есть мысль что в разъеме (Мамы) провода напутаны. Смог соединить только датчики.

Прошу помощи знающих людей, Как соединить бензонасос, чтобы работал в штатном режиме, включался и выключался.

Спасибо за внимание.

[паганини 453]

https://www.gazelleclub.ru/forum/topic/21516-zamena-402-dvigatelia-na-4062-na-gazelki/

[Toyota007 2 888]

Карандаш, Сделать проводку самому на бензонасос час делов с перекурами.

Первое,найти ногу на эбу управление бензанасоса,этот провод будет управлять релюхой бензонасоса,дальше ни каких проблем,запитываем реле на 30А,от него ведем провод на бензонасос,с эбу провод управляет этим реле,все.

Да кстати есть тонкость,все провода с эбу,которые управляют релюхами они управляю минусом,а не плюсом,в этом и тонкость.

Изменено 7 июня, 2018 пользователем Toyota007

[Костик-НСК 376]



Да кстати есть тонкость,все провода с эбу,которые управляют релюхами они управляю минусом,а не плюсом,в этом и тонкость.

Не нужно в заблуждение вводить. Не все. Только что электровент колхозил от японца... Фишка на электромуфту плюсовая

[Crady 8 614]

Не нужно в заблуждение вводить. Не все. Только что электровент колхозил от японца... Фишка на электромуфту плюсовая

но реле которое включает муфту управляется минусом.

[Костик-НСК 376]

но реле которое включает муфту управляется минусом.

Хм. А я тормоз думал чем управляется тот контакт и на потребителя идёт. Дичайше извиняюсь перед Toyota007
