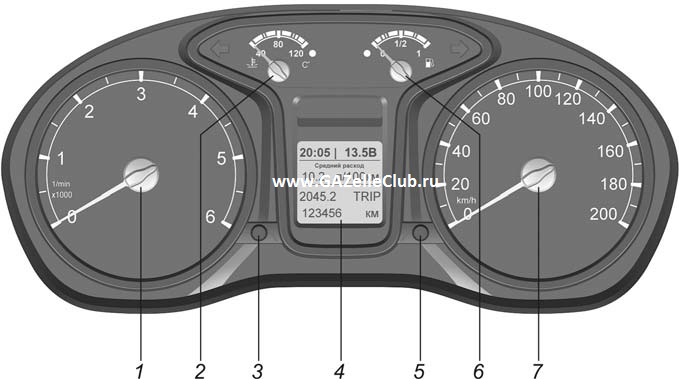

1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин. 2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости, необходимо остановить двигатель и устранить причину перегрева. 3. Кнопка «Режим»/управления маршрутным компьютером. Для «самотестирования» комбинации приборов включите приборы (положение ключа I) и через 1-2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума. Режим «самотестирования» прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя; при выключении приборов. После окончания режима «самотестирования» комбинация приборов выходит в рабочий режим. Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (МК-down). Для сброса (обнуления) отдельных показаний маршрутного компьютера нажмите кнопку во время индикации конкретного показания. 4. Многофункциональный дисплей. Режимы работы смотрите ниже. 5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут. Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд. Для перевода часов и минут поверните кнопку: по часовой стрелке – изменение показаний часов, против часовой стрелки – изменение показаний минут. 6. Указатель уровня топлива. Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке. 7. Спидометр. Указывает скорость движения автомобиля в км/ч.
ВНИМАНИЕ! Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «–») при включенных приборах.
Для исключения последствий сбоев в работе комбинации приборов: 1. Выключите приборы. 2. Восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля. 3. Нажмите кнопку «Режим» и, удерживая ее, включите приборы. При этом стрелочные индикаторы вернутся в исходное положение.
Многофункциональный дисплей
Показания дисплея:
Режим показаний текущего времени, ч:мин (от 00:00 до 23:59)
Режим показаний напряжения аккумуляторной батареи, В (от 6.0 до 18.0)
Режим показаний среднего расхода топлива, л/100 км (от 0.0 до 19.9)
Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»
Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»
Режим показаний мгновенного расхода топлива, л/100 км (от 0.0 до 19.9)
Режим показаний пробега до заправки, км (от 30 до 999)
Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»
Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9)
Режим показаний счетчика пройденного пути, км (от 0 до 999999)
Показания маршрутного компьютера носят информационно справочный характер.
