Предохранители и реле газель

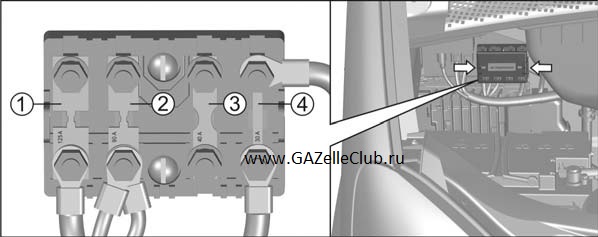

Блок силовых предохранителей в моторном отделении
Блок расположен под капотом, справа на щитке передка.

Предохранители газель некст

Для доступа к предохранителям прижмите две пластмассовые защелки по бокам крышки и снимите крышку.
Извлеките перегоревший предохранитель, проверьте защищаемую цепь и установите новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей).
После замены пластинчатого предохранителя, затяните гайку крепления моментом не менее 7 Нм.
Защищаемые цепи:

1  125А  Предпусковой подогреватель воздуха
2  90А  Общая плюсовая цепь автомобиля
3  40А  Резерв
4  30A  Система управления двигателем

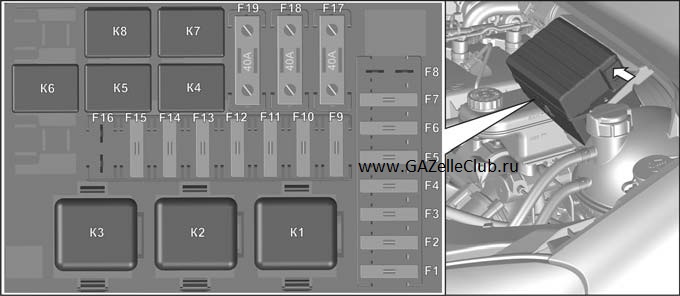

Блок предохранителей и реле в моторном отделении
Блок расположен под капотом, слева на надставке щитка передка.

Предохранители газель некст

Для доступа к предохранителям и реле:
 вдавите вовнутрь пластмассовую защелку на левом торце крышки и снимите крышку;
 пинцетом извлеките неисправный предохранитель;
 устраните неисправность в защищаемой цепи;
 поставьте новый предохранитель;
 закройте крышку до фиксации защелки.
Защищаемые цепи:
Предохранители

F1  15А  Реле противотуманных фар
F2  10А  Сигналы торможения
F3 20А Реле звуковых сигналов
F4 25А Реле подогревателя топлива
F5 25А Догреватель охлаждающей жидкости
F6 25А Выключатель стартера и приборов
F7 25А Антиблокировочная система тормозов
F8 − Резерв
F9 10А Ближний свет (левая фара)
F10 10А Ближний свет (правая фара)
F11 10А Дальний свет (левая фара)
F12 10А Дальний свет (правая фара)

F13 10А Габаритные огни (левый борт)
F14 10А Габаритные огни (правый борт)
F15 10А Свет заднего хода
F16 − Резерв
F17 40А Отопитель
F18 40А Антиблокировочная система тормозов
F19 40А Резерв
Реле
К1 Реле стартера
К2 Реле подогревателя топлива
К3 Реле укладки щеток стеклоочистителя
К4 Реле ближнего света фар
К5 Реле дальнего света фар
К6 Реле противотуманных фар
К7 Реле звуковых сигналов
К8 Реле блокировки стартера

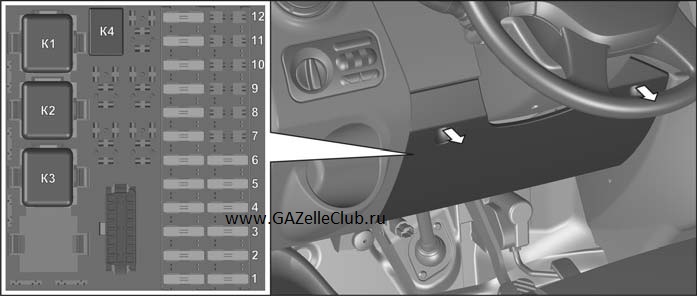

Блок предохранителей в панели приборов
Блок расположен внизу панели приборов, под рулевой колонкой.
Для доступа к предохранителям откройте крышку, потянув ее на себя.

блок предахранителей газель

Защищаемые цепи:
Предохранители левого блока

1 7,5А Дневные ходовые огни
2 5А Задние противотуманные огни
3 10А Указатели поворота
4 7,5А Комбинация приборов, датчик скорости, пульт отопителя
5 5А Система управления двигателем
6 5А Антиблокировочная система тормозов
7 20А Прикуриватель, розетка
8 15А Аварийная световая сигнализация
9 15А Модуль управления светотехникой, подсветка
10 10А Внутреннее освещение
11 15А Центральный замок, магнитола
12 5А Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем
Предохранители правого блока


1 20А Стеклоочиститель, стеклоомыватель
2 10А Модуль управления светотехникой
3 5А Электропривод зеркал
4 25А Стеклоподъемник
5 10А Обогрев зеркал
6 10А Обогрев сиденья водителя
7 – Резерв
8 – Резерв
9 – Резерв
10 – Резерв
11 – Резерв
12 – Резерв
Реле
К1 Реле стеклоочистителя
К2 Реле отопителя
К3 Реле разгрузки замка
К4 Реле догревателя
