Установка Бортового Комьпьютера на Газель

За основу был взят простой БК(бортовой компьютер) "Штат Газель"

В комплекте идет инструкция по установке БК и его настройке.

Для установки БК необходимо снять панель приборов и вынуть разъемы XP1.XP2.XP3

Извлечь контакт 9 указатель топлива в ХР1 красный с белой полосой провод  и разрыв его включить соответствующий провод.

Извлечь контакт 8 подсветки голубой провод в ХР2 и в разрыв его включить соответствующий провод.

Извлечь контакт 4 масса черный провод в ХР3 и в разрыв его включить соответствующий провод.

Извлечь контакт 5 датчик скорости зелёный провод в ХР3  и в разрыв его включить соответствующий провод.

В комплект в ходят специальные переходники для подключения в разрыв провода.

В тыкнуть все разъемы ХР обратно с подключёнными переходниками.

Далее не прикручивая панель приборов вынимаем Колодку аварийки.

В разрыв колодки 2 на аварийке подключаем в разрыв также как на панели приборов  красный провод зажигание.

Далее находим тестером постоянный плюс в колодке аварийки у меня это был разъём 8 и подключаем в разрыв разовый провод.

Ставим всё на свои места это разъем в аварийку и Панель приборов прикручиваем на своё место.

Тянем самый длинный провод под капот и подключаем его к диагностической розетке к контакту 11 К-лини.

Так же выводим датчик температуры в удобное место для вас у меня он на подкрылке прикручен ботом.

Внимаем заглушку под магнитолу и подводим туда провода с разъемами.

Подключаем разъем в БК и разъем датчика температуры.

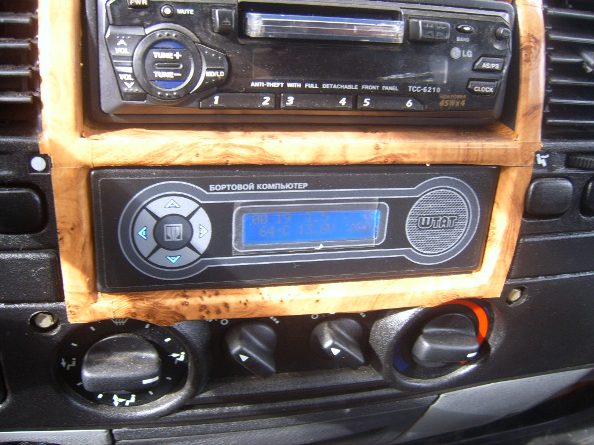

Вставляем БК в место заглушки.

Всё БК готов к использованию.
