зеркала с подогревом и элктроприводом

[Aler_di 10]

В зеркалах поворотники. Где то видел тут, чел сделал так, а найтить не могу. Которы 2 шт. вниз светят подключил к габаритам, а которые по 3 шт вперёд и назад так на поворотниках и остались.

[Spas750 327]

В зеркалах поворотники. Где то видел тут, чел сделал так, а найтить не могу. Которы 2 шт. вниз светят подключил к габаритам, а которые по 3 шт вперёд и назад так на поворотниках и остались.

Разбираеш зеркало наружнию накладку снимаеш), снимаеш поворотник, разбираеш его, а он склееный, потом достаеш сами светодиоды, перепаиваеш группы, как надо, нижнии отдельно (про резисторы не забуть), выводиш еще 2 провода на габариты и потом все обратно склеиваеш, скручиваеш, просовываеш провода через зеркало и собираеш его.

[Андрей 42 34]

Aler_di в чем проблема?  Смотри по схеме какой провод от блока предохранителей на габариты идет и потключай. Паяльник надеюсь знаш?

НЕ успел.

Разбираеш зеркало наружнию накладку снимаеш), снимаеш поворотник, разбираеш его, а он склееный, потом достаеш сами светодиоды, перепаиваеш группы, как надо, нижнии отдельно (про резисторы не забуть), выводиш еще 2 провода на габариты и потом все обратно склеиваеш, скручиваеш, просовываеш провода через зеркало и собираеш его.

Можно без резисторов если диоды на 12v поставить.

Изменено 10 июля, 2013 пользователем Андрей 42

[Aler_di 10]

Понятно. Стоит, работает, и фиг с ними. Не буду ломать. :ph34r:

[KOTOKUPOL 376]

Значит получил от Славы (Утюг888) привод зеркал, купил джойстик (как у Утюга на старой торпеде) проводку. Схема такая этой проводки - с рукавов левый правый торчат по 5 проводов красный зеленый синий - управление приводом, коричневый черный - обогрев зеркал, со жгута в разных частях торчат еще 4 провода, коричневый с двумя отводами это +12в обогрева зеркал (подключаем оба), черный с фишкой под гайку - масса на кузов, белый +12в привода зеркал, желтый (что вместе с белым) - минус управления зеркал. Далее управление приводом - привода бывают 2 видов (1. Двухмоторчиковые (наш случай), 2. Одномоторчиковый со схемой или диодами (усякие иномарки), джойстик управления нужен под каждый случай свой). Двухмоторчиковая схема - перемыкаем рядом стоящие контакты моторов получаем общий провод (не масса!!! здесь нет массы на кузов, управление напрвлением движения происходит за счет смены полярности получаемой от джойстика), в моем случае это красный, а синий и зеленый управление на оставшиеся контакты( 2 мотора, 4 контакта, 2 перемкнуто, значит всего 3 для подключения) (вызвонить можно просто собираем на коленке, звоним тестером провод звонящийся в 2 положениях джойстика и есть общий), крутится не в ту сторону, меняем в приводе синий зеленый местами.

Проводки разные бывают, цвета могут не совпадать, если с тестером и вызваниваем не дружим, то к автоэлектрику, а то пожечь можно чаво нибудь.

[KOTOKUPOL 376]

Прошу прощения, желтый что рядом с белым со жгута торчит - это не минус привода, а +12в габаритов - подсветка джойстика.

[dmp 40]

народ, у меня провод джойстика подключается к питанию двумя штекерами: один двух выводный (красный и зеленый провод), другой четырехвыводный штекер, но задействовано 3 ноги только с проводами коричневого, красного и желтого цвета, куда их конектить?Под приборкой нашел похожие разъемы, один от питания верхнего освещения кабины, а вот другой не понятно от чего, может кто знает? Он под приборкой в середине акурат над рулевой колонкой, из жгута общего выходит через разъем и обратно в жгут. А то не работает подсветка и обогрев, работает только привод зеркал

[KOTOKUPOL 376]

народ.

Если у тебя не самопальная проводка, то с завода цвета такие в жгуте (во всяком случае у меня):

 белый- +12В

Красный Зеленый синий - управление приводом зеркал

Коричневый - +12В на обогрев зеркал

желтый - +12В габаритов - подсветка джойстика

черный - масса

Изменено 13 ноября, 2013 пользователем KOTOKUPOL

[Spas750 327]

народ, у меня провод джойстика подключается к питанию двумя штекерами: один двух выводный (красный и зеленый провод), другой четырехвыводный штекер, но задействовано 3 ноги только с проводами коричневого, красного и желтого цвета, куда их конектить?Под приборкой нашел похожие разъемы, один от питания верхнего освещения кабины, а вот другой не понятно от чего, может кто знает? Он под приборкой в середине акурат над рулевой колонкой, из жгута общего выходит через разъем и обратно в жгут. А то не работает подсветка и обогрев, работает только привод зеркал

Хохол и провода не как не связаны с зеркалами, который на жгуте, это правый и левый между собой соединены. На них отдельно с предиков брать надо.

[dmp 40]

Что такое хохол?

[Spas750 327]

Что такое хохол?

Что такое хохол?

Наверно разьем, писал с планшета, а буквы иногда соседняя срабатывает, или пропускают. Изменено 14 ноября, 2013 пользователем Spas750

[dmp 40]

кароче подключил, у меня так оказалось: зеленый подсветка джойстика и кнопки подогрева, черный масса, красный и желтый плюсы подогрева и приводов зеркал

[Саша 3302 0]

ребят скиньте пожалуста мне схему подключения этих зеркал (с подогревом  электроприводом и поворотником)

[KOTOKUPOL 376]

ребят скиньте пожалуста мне схему подключения этих зеркал (с подогревом  электроприводом и поворотником)

Читать форум и мосск напрягать лень? Тут все есть

[Саша 3302 0]

ребят у меня нет зеркал с подогревом и электроприводом но уже купил и буду ставить пожалуйста скиньте схему подключения жостика и так далее. а то я посмотрел не черта и не разобрал как подключать.

[nordwest 2]

Хочу вместо квадратного джойстика воткнуть прямоугольный (который на дверь ставится, на обшиву). Проводка соответственно от квадратного остается. На прямоугольном в фишке 8 контактов, а на квадратном 9. Есть у кого нибудь распиновка по контактам этих самых джойстиков? машина 2004 года (рестайлинг) Комплект зеркал с проводкой для установки на старые машины, обшива дверная от "Бизнеса" тож с проводкой (но ее проводку ставить не буду). Все делаю с "нуля" собсно осталось "поженить проводку" от квадратного джойстика с прямоугольным... Цвета проводов блин не подходят..

[KOTOKUPOL 376]

 На прямоугольном в фишке 8 контактов, а на квадратном 9.

Думаю что подсветки у этого джойстика нет:

т.к. :

+12В

Масса

3 управляющих провода на правое зеркало

3 на левое



а 9-й контакт это +12В габаритов.



Красный, зеленый и синий 100% управляющие, остальные вызваниваем.

Изменено 3 сентября, 2014 пользователем KOTOKUPOL

[nordwest 2]

Думаю что подсветки у этого джойстика нет:

т.к. :

+12В

Масса

3 управляющих провода на правое зеркало

3 на левое



а 9-й контакт это +12В габаритов.



Красный, зеленый и синий 100% управляющие, остальные вызваниваем.



Вот схемка которая была в наборе, завалилась за упаковочную пленку зараза.

Да так и есть как говорил. А подсветка джойстика скорее всего идет в жгуте от кнопок стеклоподъемников так как на Соболе я раньше ставил такой же комплект (зеркала, обшиву, стеклоподъемники, динамики, сигналку) правда зеркала не подключал не хватало времени а просто в блок джойстика воткнул мамки от проводки стеклоподеъмников (в кнопки))))) дык вот подсветка там работает...

Делаю всё сейчас на Газели с нуля, водительскую дверь собрал и тут до меня дибила доперло! Надо было сразу и доводчик стекол ставить! А щас опять все разбирать! (((((((

[Crady 8 428]





Надо было сразу и доводчик стекол ставить!

так то его можно и не в двери ставить...

[KOTOKUPOL 376]

так то его можно и не в двери ставить...

проблема в другом, у чела кнопки стеклоподъёмников и джойстик в дверь врезаны, соответственно в дверь заходит только +12В, +12В габаритов, масса и управляющие провода на привод зеркал, а у большинства других (как и у меня) в дверь заходят только силовые провода на мотор стеклоподъёмников и центр. замок, а кнопки стеклоподъёмников врезаны в торпеду. Соответственно, как получить в его случае доступ к управляющим проводам не таща доп. проводов в дверь - ответ никак, нужно тянуть от блока доводчика провод в дверь. А в случае наличия кнопок в торпеде, никуда тянуть ничего не надо.

[nordwest 2]

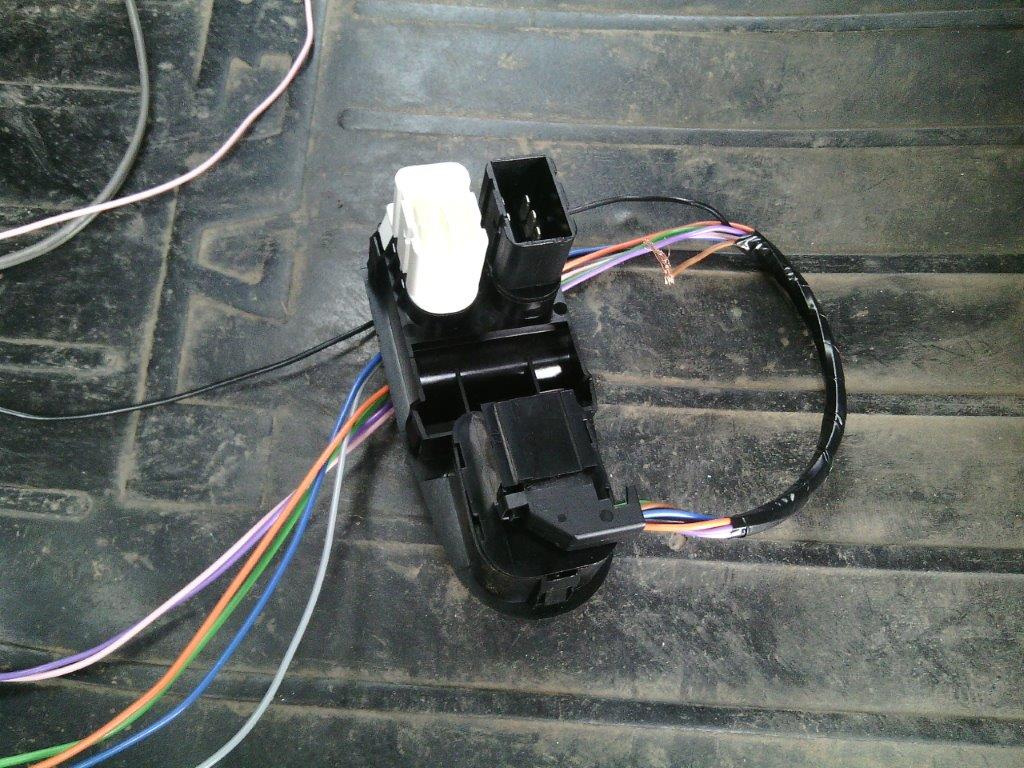

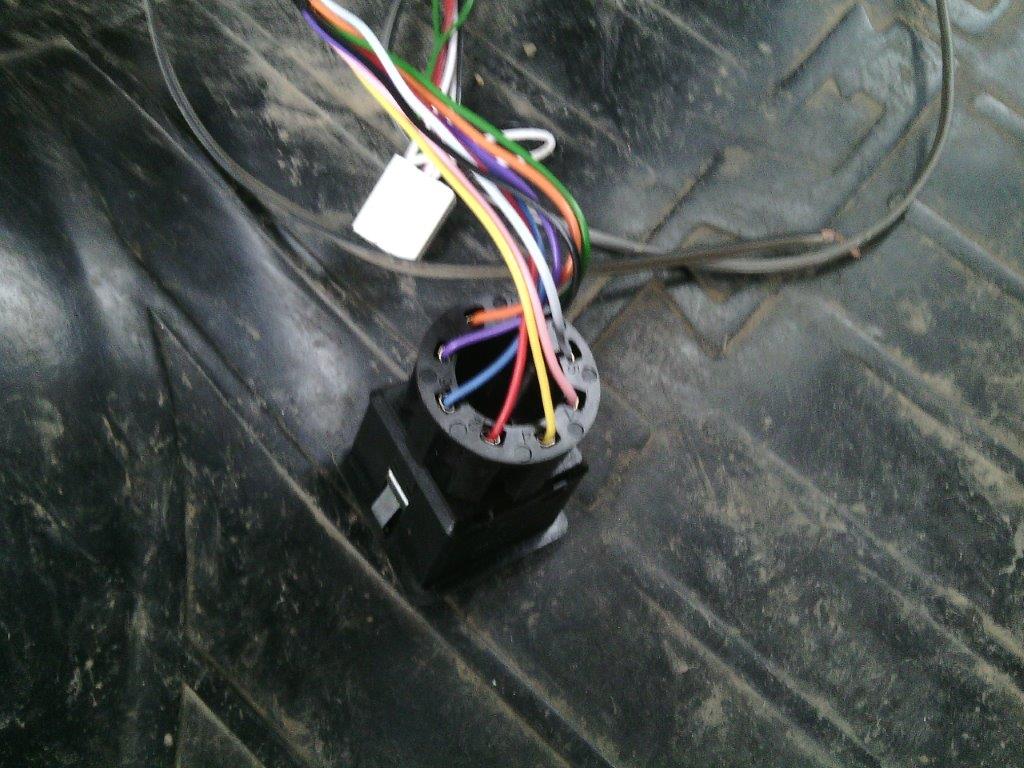

Вот все собрал, прикрутил. Все работает правда с "родным" квадратным джойстиком. Но мне надо поставить прямоугольный джойстик. На фото короткий коричневый провод (отрезан от клеммы стеклоподъемников) не прозванивается ни с одним из проводов. Черный провод "масса" остальные "звонятся", но некоторые даже на 2 положения джойстика. Короче при подсоединении прямоугольного джойстика вместо квадратного никаких движений.

В чем проблема?

Методом подбора проводов водительское зеркало получилось зацепить правильно, но проработало оно секунд 15, затем сгорела дорожка в джойстике.

у квадратного "+" красный, вывод №4

"масса" черный, вывод №1

подсветка зеленый вывод №9



у прямоугольного вообще ниче не понятно, черный наверно "масса".

Может есть у кого схема распиновки джойстиков? Кстати схема которая в наборе была по цветам не подходит.

Помогите добить до конца осталось то совсем чуток.

[KOTOKUPOL 376]

Вот все собрал, прикрутил. Все работает правда с "родным" квадратным джойстиком. Но мне надо поставить прямоугольный джойстик. На фото короткий коричневый провод (отрезан от клеммы стеклоподъемников) не прозванивается ни с одним из проводов. Черный провод "масса" остальные "звонятся", но некоторые даже на 2 положения джойстика. Короче при подсоединении прямоугольного джойстика вместо квадратного никаких движений.

В чем проблема?

Методом подбора проводов водительское зеркало получилось зацепить правильно, но проработало оно секунд 15, затем сгорела дорожка в джойстике.

у квадратного "+" красный, вывод №4

"масса" черный, вывод №1

подсветка зеленый вывод №9



у прямоугольного вообще ниче не понятно, черный наверно "масса".

Может есть у кого схема распиновки джойстиков? Кстати схема которая в наборе была по цветам не подходит.

Помогите добить до конца осталось то совсем чуток.

1. Коричневый - +12В обогрева зеркал

2. Управляющий провод (красный) что звонится в 2-х положениях это общий провод для моторчиков привода, т.к. моторы подключаются параллельно

3. Сгорела дорожка - неправльно подключил значит, у тебя получилось последовательное соединение моторов, т.е. один мотор питался полностью через обмотку другого, вот и нагрузка бешенная пошла

4. Чтобы не горело ничего надо через предохранитель цеплять, а то дорого так вызванивать

[Paguk 288]

Подскажите пожалуйста а повторители в зеркала продаются отдельно,  а то у меня вниз и взад моргает а вперед нет  правое зеркало? ??

[dmp 40]

на днях случился косяк, на ровном месте перестали работать направления вверх и влево (вправо и вниз работают на обеих зеркалах), вскрыл джойстик - сгоревшая дорожка на плате, спаял дорожку - выбивает предохранитель. Где может скрываться косяк? Если к примеру коротит одно зеркало то второе тоже будет коротить? Просто год назад было нечто подобное, но на одном зеркале (отвалился проводок от зеркала и коротил на массу двери), но в том случае другое зеркало работало исправно

[sgrb 1]

А у меня такой вопрос. У этих зеркал электронные потроха (ну там моторчики эти все, которые зеркала двигают) можно переставить в зеркало без электропривода или нет?



А то тут сегодня неудачно правым зеркалом зацепил, в результате в нём лопнула металлическая пластина кронштейна, через которую оно к двери крепится. И ещё переходная пластина, которая собственно прикручивается на дверь, а на неё уже зеркало. Хорошо если удастся найти где-нибудь эти железки отдельно (но не факт - в паре мест посмотрел - нету, только зеркала в сборе), но если нет и придётся брать в сборе - как-то жаба душит переплачивать за электропривод, который у меня уже есть и вполне рабочий. Вот думаю - взять зеркало без привода и переставить в него - такое возможно?
