зеркальный элемент с обогревом на зеркала нового образца

[Доцент 3]

Я себе тоже сделал зеркала с подогревом, зеркала разбираются за 10 минут, провода везде нормально проходят. С проводами особо не заморачивался, купил комплект для подключения противотуманок, только кнопку с другим рисунком. Работы максимум на 2 часа с пивом.

[Nik 1]

77

Изменено 26 сентября, 2008 пользователем Nik

[Nik 1]

элемент с подогревом через реле подключаются или нет?оба зеркала на одну кнопку или на 2.как зеркало разобрать?

Изменено 26 сентября, 2008 пользователем Nik

[Bassss 1]

разбираются они не сложно. откручиваешь болты крепления к двери - снимаешь всё целиком. аккуратно снимаешь само зеркало (то что нужно заменить на обогреваемое) и видишь потраха кожуха. насколько помню там несколько винтиков и много защелок. единственное я так и не смог долезть до одной защелки. на одном зеркале повезло - вылетела нормально, на втором - сломалась защелочка. спас суперклей

возможно что то не так. давно разибрал



насчет подключения, то лучше конечно через реле, но споров относительно этой нагрузки много уже было. многие считают, что она мала и ничего не надо. по мне не сложно и надежно сделать реле!

на а насчет кнопок отдельных, то это если только тебе надо отдельно каждым управлять (помоему глупость). на одной кнопке - два зеркала. включил и все греется. неужели будет такая ситуация что нагреть надо только одно зеркало?

Изменено 26 сентября, 2008 пользователем Bassss

[Nik 1]

разбираются они не сложно. откручиваешь болты крепления к двери - снимаешь всё целиком. аккуратно снимаешь само зеркало (то что нужно заменить на обогреваемое) и видишь потраха кожуха. насколько помню там несколько винтиков и много защелок. единственное я так и не смог долезть до одной защелки. на одном зеркале повезло - вылетела нормально, на втором - сломалась защелочка. спас суперклей

возможно что то не так. давно разибрал



насчет подключения, то лучше конечно через реле, но споров относительно этой нагрузки много уже было. многие считают, что она мала и ничего не надо. по мне не сложно и надежно сделать реле!

на а насчет кнопок отдельных, то это если только тебе надо отдельно каждым управлять (помоему глупость). на одной кнопке - два зеркала. включил и все греется. неужели будет такая ситуация что нагреть надо только одно зеркало?

спасибо всё ясно и понятно.на счёт кнопок полностью согласен.

[Bassss 1]

еще вот что вспомнил. там будет мешаться проводочек поворотника. когда будешь отключать запомни полярность (все-таки диоды)

[jurliss 32]

подогрев прекрасно работает без реле и через одну кнопку.там ток маленький.

[Bassss 1]

я же говорю что это вечный спор :)

элемент элементу рознь. спорить не стану. каждый делает так как ему нравится!



еще я сделал контрольку на панель приборов. правда там изображение подогрева сидений, но можешь использовать любую пустую лампочку

Изменено 26 сентября, 2008 пользователем Bassss

[Nik 1]

еще вот что вспомнил. там будет мешаться проводочек поворотника. когда будешь отключать запомни полярность (все-таки диоды)

у меня зеркала без поворотника.забыл спросить на сколько по времени можно включать подогрев?

Изменено 26 сентября, 2008 пользователем Nik

[jurliss 32]

хоть сутками пускай работает.я зимой ваще не выключаю.

[OREON-15 3]

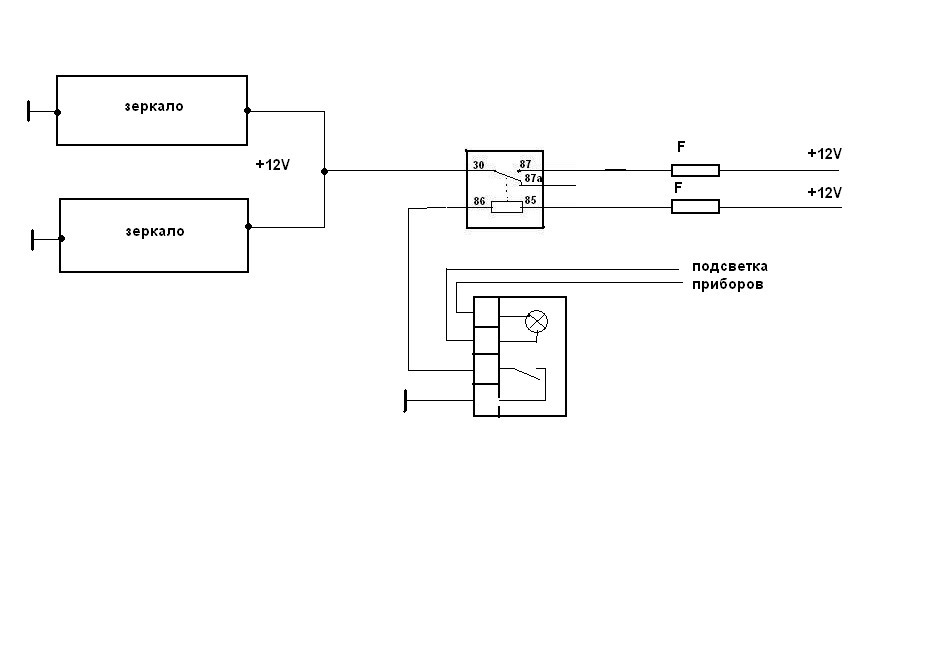

У меня почему-то одно стало грется больше чем другое. Подсоединял по схеме. Второе еле теплое. Плюс и минус не путал. ....странно.

[makus07 0]

Подскажите пожалуйста, откуда питание на зеркала брать? Если мона, по подробней... :unsure: Зеркала старого образца

[korden 1]

с предохранителя на печку например. У меня в бумажке с расположением так и написано было, печка и стеклоподогрев.



На схеме че то круто.

работают и без реле нормально, ничего не греется.

На счет вывода контрольки на панель приборов нового образца. Распиновка выводов и лампочек есть в файле в теме про эту панель



Сам элемент(зеркало в пластике с подогревом, как на фотках ранее) стоит в Питере на Юноне 500р, на фучика 600р

работает изумительно, Но при установке отрежте -отломайте 4 ножки центровки для диагональной поперечены, оставить надо тока круговые. Иначе зеркало тяжело вставлять, можно его сломать

[Sakura 6]

У меня почему-то одно стало грется больше чем другое. Подсоединял по схеме. Второе еле теплое. Плюс и минус не путал. ....странно.



А что там полярность соблюдать надо?У тебя одна спиралька короче и соотв.сопротивление больше и потому греется лучше. :rolleyes:



Подскажите пожалуйста, откуда питание на зеркала брать? Если мона, по подробней... :unsure: Зеркала старого образца

Поставь отдельную кнопку.Подключение релейное,а питание с резервного прд-ля.И будешь счастлив. :rolleyes:

[kazax 4]

К нам в гаражи раз в неделю приезжает машина с лицами кавк. нац. скупают б\у запчасти, аккумуляторы. Полный багажник стартеров, генераторов, трамблеров. Достают из мусорного контейнера старые патрубки охлаждения, высоковольтные провода, железки разные, крепеж. Гоняем их постоянно, но они упорно приезжают как по расписанию. А вокруг три сервиса с ими же. Вот и думаю, какой же хлам порой ставят там.

А я когда ремонтируюсь такие б\У запчасти молотком и зубилом помечаю да так что бы востановить нельзя было а потом в мосор. А то им халява а нам потом гемор

[мишаня79 3]

Я себе тоже сделал зеркала с подогревом, зеркала разбираются за 10 минут, провода везде нормально проходят. С проводами особо не заморачивался, купил комплект для подключения противотуманок, только кнопку с другим рисунком. Работы максимум на 2 часа с пивом.

За 10 минут разбирается второе зеркало, когда уже разобрал первое и знаешь где какую зещелку отстегнуть. А насчет того что провода везде нормально проходят, для меня до сих пор остается загадкой как протянуть провода в месте складывания зеркала (электропривод, поворотник, подогрев целая коса получается), я сверлил болт во всю длинупод провод подогрева, а минус на корпус зеркала. Теперь думаю как же я раньше без обогрева ездил?

[Паровоз 9]

да.... блин, я купила эти зеркала за 4.500 :( обогрев так и не подключен, в сервисе сказали что так не чуть ли всю дверь резать придется, что бы провода провести! так и катаюсь :blink: а вот снять у меня их уже пытались. Друзья заметили эту картину.. пришлось отпинать этих паганцев.. машина стояла на территории гаражей!! :unsure:

Лет 5-6 девушка на Газели меня бесплатно подвезла на 3-кольце до Лужников. Уменя в тот день свадьба была. Если это ты СПАСИБО большое, а если нет всё равно спасибо. :rolleyes:

[lanc 3]

Как разобрать зеркало с поворотником?

Охотно раскажу, с фотами, ибо сам долго пыхтел пока не нашёл все зацепы на передней крышке.

1. снимите зеркальный элемент. Отодвинув его верхний край, через щель двумя-тремя плоскими отвёртками расцепите замки на пол круга. Дальше сами отпадут.

2. открутите 4 винта крепления полусферической опоры.

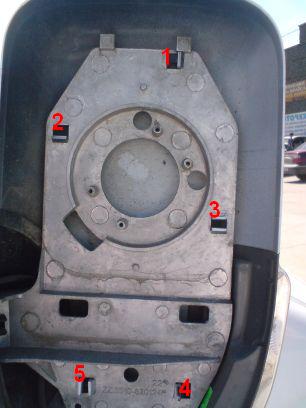

3. расцепите три (1, 2, 3) верхних защёлки: для нагляднасти рамка уже снята и передняя крышка снова одета.

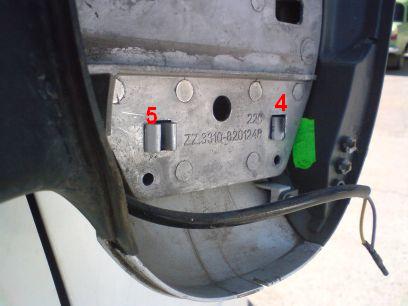

4. дальше действуйте осторожно (легко ломается)! Отогнув внутреннюю сторону крышки длинной отвёрткой отцепите наружный замок (4)

и внутренний двойной (5) отогнув наружный край крышки , снимите крышку запомнив порядок проводов.

5. спереди открутите два самореза и снимите рамку.

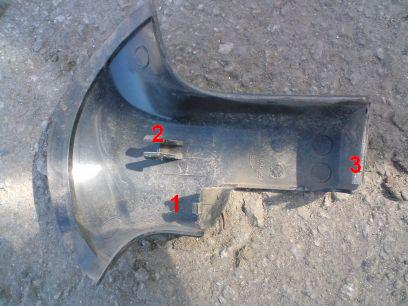

6. на крышках кронштейна три точки:

внутри, нажмите отвёрткой ;

двойной замок

третий еле держит...

7. отверните три самореза второй крышки кронштейна.

8. снимите заглушки и три винта крепления зеркала к двери.

9. вытянув провод разъедините разъём.

10. собственно зеркало снято и почти разобранно.

Если открутить саморезы кожуха, болт с пружиной разбирать не обязательно, провод обогревателя можно и так протянуть.

Собирается в обратной последовательности. Желательно проверить повторитель аварийкой до установки передней крышки :)

Особые любители могут конечно добыть разъёмы в колодку зеркала, но я снял облицовку двери и при установке зеркала сразу протянул провода через родные отверстия в кабину.

Изменено 5 июня, 2009 пользователем lanc

[wolfman84 0]

Как разобрать зеркало с поворотником?

Охотно раскажу, с фотами, ибо сам долго пыхтел пока не нашёл все зацепы на передней крышке.

1. снимите зеркальный элемент. Отодвинув его верхний край, через щель двумя-тремя плоскими отвёртками расцепите замки на пол круга. Дальше сами отпадут.

2. открутите 4 винта крепления полусферической опоры.

3. расцепите три (1, 2, 3) верхних защёлки: для нагляднасти рамка уже снята и передняя крышка снова одета.

4. дальше действуйте осторожно (легко ломается)! Отогнув внутреннюю сторону крышки длинной отвёрткой отцепите наружный замок (4)

и внутренний двойной (5) отогнув наружный край крышки , снимите крышку запомнив порядок проводов.

5. спереди открутите два самореза и снимите рамку.

6. на крышках кронштейна три точки:

внутри, нажмите отвёрткой ;

двойной замок

третий еле держит...

7. отверните три самореза второй крышки кронштейна.

8. снимите заглушки и три винта крепления зеркала к двери.

9. вытянув провод разъедините разъём.

10. собственно зеркало снято и почти разобранно.

Если открутить саморезы кожуха, болт с пружиной разбирать не обязательно, провод обогревателя можно и так протянуть.

Собирается в обратной последовательности. Желательно проверить повторитель аварийкой до установки передней крышки :)

Особые любители могут конечно добыть разъёмы в колодку зеркала, но я снял облицовку двери и при установке зеркала сразу протянул провода через родные отверстия в кабину.



Спасибо за информацию, всё наглядно и понятно!!! По твоей инструкции разобрал - нужно было менять корпус зеркала (не крышку, а корпус), все выполнил до п.п.5 и потом поменял!!! Кстати, корпуса зеркала в продаже отдельно нет, пришлось покупать зеркало подешевле (можно без повторителя, без электропривода и без обогрева и всякой другой начинки), брать его так сказать как донора и из 2-х собирать одно, так как корпуса у них абсолютно одинаковые!!!

Изменено 30 марта, 2011 пользователем wolfman84

[Влад 36 регион 2 028]

Подскажите 7 рублей это нормальная цена для комплекта зеркал с антибликом, повторителем, обогревом, джойстиком для регулировки?

[sobol615 45]

Подскажите 7 рублей это нормальная цена для комплекта зеркал с антибликом, повторителем, обогревом, джойстиком для регулировки?

А электропривод в них есть? Что за джойстик?

[Влад 36 регион 2 028]

А электропривод в них есть? Что за джойстик?

Электропривод есть. Про джойстик сам не понял.

[sobol615 45]

Электропривод есть. Про джойстик сам не понял.

По отдельности собрать обойдется чуть дешевле.Примерно на 0.5-0.7 рубля.

[Влад 36 регион 2 028]

По отдельности собрать обойдется чуть дешевле.Примерно на 0.5-0.7 рубля.

Думаю, тогда лучше заводское комплектом взять, чем собирать.

[31rus 10]

Думаю, тогда лучше заводское комплектом взять, чем собирать.

ты прав!
