Дополнительный фонарь заднего хода

[serrodjja 2]

Доброго всем времени суток! Хочу поставить на зад противотуманку и подключить к заднему ходу(стандартного освещения не хватает из-за причала),вопрос в том, как правильнее подключить эту самую противотуманку, подскажите пожалуйста, желательно со схемкой.

[Артём 21]

Доброго всем времени суток! Хочу поставить на зад противотуманку и подключить к заднему ходу(стандартного освещения не хватает из-за причала),вопрос в том, как правильнее подключить эту самую противотуманку, подскажите пожалуйста, желательно со схемкой.

так же как и передние через разгрузочное реле.Провод тянуть от предохранителя под капотом.

[serrodjja 2]

так же как и передние через разгрузочное реле.Провод тянуть от предохранителя под капотом.

схемку может кто набросать?

з.ы. надо чтобы птф включалась вместе с основным задним ходом, и соответственно с ним же выключалась

Изменено 8 мая, 2011 пользователем serrodjja

[Самосвальщик 114]

Я себе так делал: при выключенных габаритах горят только штатные огни заднего хода, при включёных габаритах и включённых огнях заднего хода загорается доп.фара. Получается питание взято с основных огней а управляющим является габаритный огонь.

[Артём 21]

Я себе так делал: при выключенных габаритах горят только штатные огни заднего хода, при включёных габаритах и включённых огнях заднего хода загорается доп.фара. Получается питание взято с основных огней а управляющим является габаритный огонь.

всё хорошо но штатная проводка не расчитана натакую доп нагрузку.Если газель старенькая то там ещё нормальная проводка .а вот на новых может греться если ещё и лампочку мощную воткнуть

[Самосвальщик 114]

А зачем там мощная лампа? Штатная противотуманка (ОСВАР или аналог) расчитана на 55Вт при 12V или 70 при 24V. Этой мощности более чем достаточно, штатные огни жрут вместе 42Вт, если добавить к этому ещё 55Вт, то при кратковременном использовании ничего катастрофического не произойдёт. В крайнем случае выгорит предохранитель. B)

Но если нужен сзади свет для работы (спецтехника, эвакуатор, оборудование какое-нибудь) то надо тянуть отдельную проводку, с предохранителем, реле и прочими правильными вещами.

[Полотенчик 8]

Штатная противотуманка (ОСВАР или аналог) расчитана на 55Вт при 12V или 70 при 24V. Этой мощности более чем достаточно, штатные огни жрут вместе 42Вт, если добавить к этому ещё 55Вт, то при кратковременном использовании ничего катастрофического не произойдёт. В крайнем случае выгорит предохранитель.

Как раз и получается максимальная нагрузка на 8А, будет гореть периодически. У себя сделал через отдельный предохранитель и вывел на отдельный тумблер. не нужно это управление от концевика по моему. От габаритов хорошая идея очень, но уже неактуально, т.к горят они постоянно теперь.

serrodjja имея отечественную машину, такие вещи без схемок уж должен соображать ;) Тяни отдельным проводом, проводка и так не ах, а вы ее в два раза больше нагрузить хотите, чем задумано. И днем ее не к чему зажигать. Сам пользуюсь раз-два в неделю.

[Влад 36 регион 2 032]

Как раз и получается максимальная нагрузка на 8А, будет гореть периодически. У себя сделал через отдельный предохранитель и вывел на отдельный тумблер. не нужно это управление от концевика по моему. От габаритов хорошая идея очень, но уже неактуально, т.к горят они постоянно теперь.

serrodjja имея отечественную машину, такие вещи без схемок уж должен соображать ;) Тяни отдельным проводом, проводка и так не ах, а вы ее в два раза больше нагрузить хотите, чем задумано. И днем ее не к чему зажигать. Сам пользуюсь раз-два в неделю.

Не у всех габариты постоянно горят. Возможно ПТФ или ДХО включать. А доп. фонарь заднего хода, конечно, днём надо отключать.

[serrodjja 2]

спасибо хоть одному человеку за схемку.

Полотенчик ну вот не умею схемки придумывать, бывает и такое



как вам такая схемка?

[alexs76 0]

Доброго всем времени суток! Хочу поставить на зад противотуманку и подключить к заднему ходу(стандартного освещения не хватает из-за причала),вопрос в том, как правильнее подключить эту самую противотуманку, подскажите пожалуйста, желательно со схемкой.

Я тупо к заднему стопаку кинул провод и всё,за три года ничего ещё не перегорело!!! И светит хорошо.(фара от старого трактора)

[Самосвальщик 114]

как вам такая схемка?

Схема рабочая, но повторяет туже "ошибку" что и моя: если используется штатная проводка, то при мощной лампе это плохо.

[serrodjja 2]

Схема рабочая, но повторяет туже "ошибку" что и моя: если используется штатная проводка, то при мощной лампе это плохо.

да вот думаю плюс взять прямо с акума на 87 контакт,а на 86 провод от лягушки, ну т.е который уже к фонарям подходит

[Артём 21]

да вот думаю плюс взять прямо с акума на 87 контакт,а на 86 провод от лягушки, ну т.е который уже к фонарям подходит

не в коем случае с АКБ силовой провод не дай Бог коротнёт мало не покажеться(а длинна провода солидная и пробить на массу варианты возможны).возьми с колодки пред под капотом

[Рабинович 6]

Стояли мленькие, плоские противо туманки (китай) самый дешёвый. Но приклепали их к верху будки под казырёк, есть там не большой. Светили они сверху в низ. Когда задом здавал, видно было офигенно.

[serrodjja 2]

не в коем случае с АКБ силовой провод не дай Бог коротнёт мало не покажеться(а длинна провода солидная и пробить на массу варианты возможны).возьми с колодки пред под капотом

с предохранителем на 15А повесил прямо от акума

Изменено 11 мая, 2011 пользователем шурик 60

[Артём 21]

с предохранителем на 15А повесил прямо от акума

ну это уже не напрямую получаеться ;)

[serrodjja 2]

ну это уже не напрямую получаеться ;)



подключил все, работает. всем кто по теме ответил-спасибо.

Изменено 11 мая, 2011 пользователем шурик 60

[mill 127]

У меня штатная (заводская) дополнительная лампа заднего хода есть - для камеры заднего вида!

Отдельная проводка до моторного отсека и там реле от отдельной кнопки в салоне и предохранитель навесной от акб.

Лампа туманка обычная 55вт - врезана за место второй подножки в бампере.



Есть еще один вариант - есть усиленные лампы в обычном цоколе B15 - вместо 21Вт целых 50Вт - галогенка. Их как раз и берут для задних фонарей - обрати внимание - у меня правая мощная 50Вт - а левая штатная на 21Вт



Светит заметно ярче - правда и заметноооо дороже обычных - поэтому я еще раздумываю ставить левую такуюже или нет!



Но вкупе с задней лампой - освещение при езде назад офигенное! Почти 126Вт света!



Лампы такие если интересно

Narva Лампа накаливания 795 12,8V-50W (BA15s)
Narva Лампа накаливания 796 12,8V-35W (BA15s)
FLOSSER Лампа накаливания 50W

Изменено 25 августа, 2013 пользователем mill

[nicki 1]

Фонарь не плавится от такой мощности?



У меня стоят штатные, слева достаточно хорошо видно, справа на много хуже, хотя на вид, вроде одинаково светят.

Изменено 10 апреля, 2015 пользователем nicki

[роман2217 60]

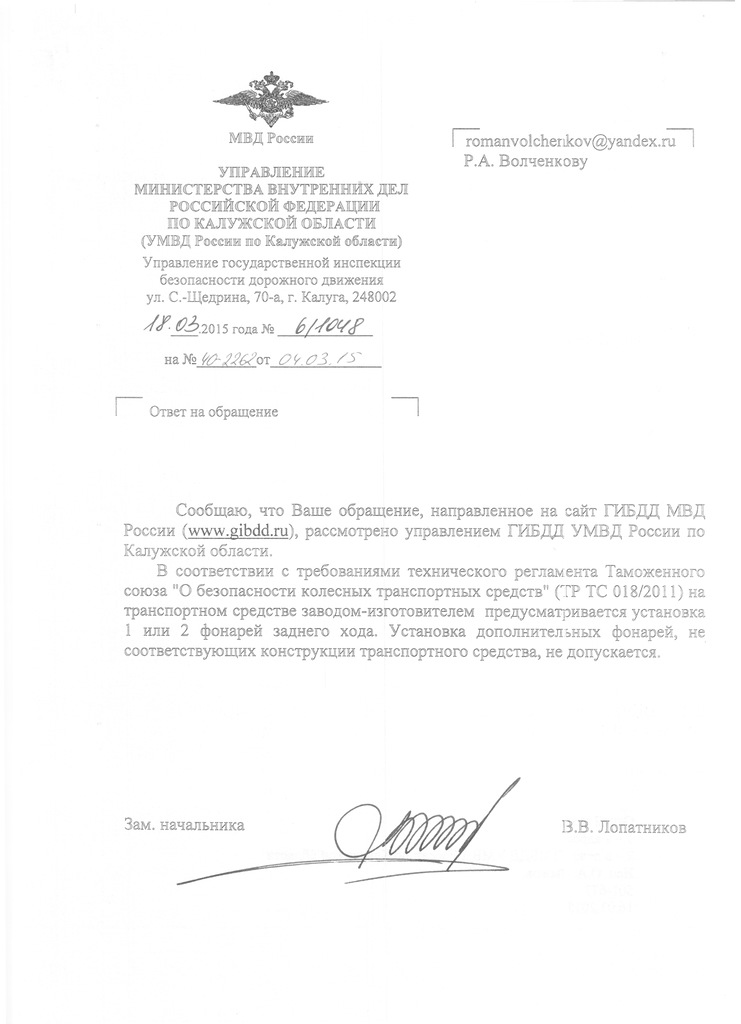

Ответ гаи на доп фонарь.

[valera61101 1 347]

искал в интернете, так и не нашёл - какой максимальный ток коммутации ВК418 (тот что включает фонари заднего хода). Если 10А тянет, то можно и без реле.

[СергейН 117]

Можно,но провода там больно тонкие.Я себе поставил реле и запитал через предохранитель с акб. 2 фонаря по 55вт.
