Игорь61

Собираю ГАЗель самосвал с отбором мощьности от КПП

Рекомендуемые сообщения

Игорь61

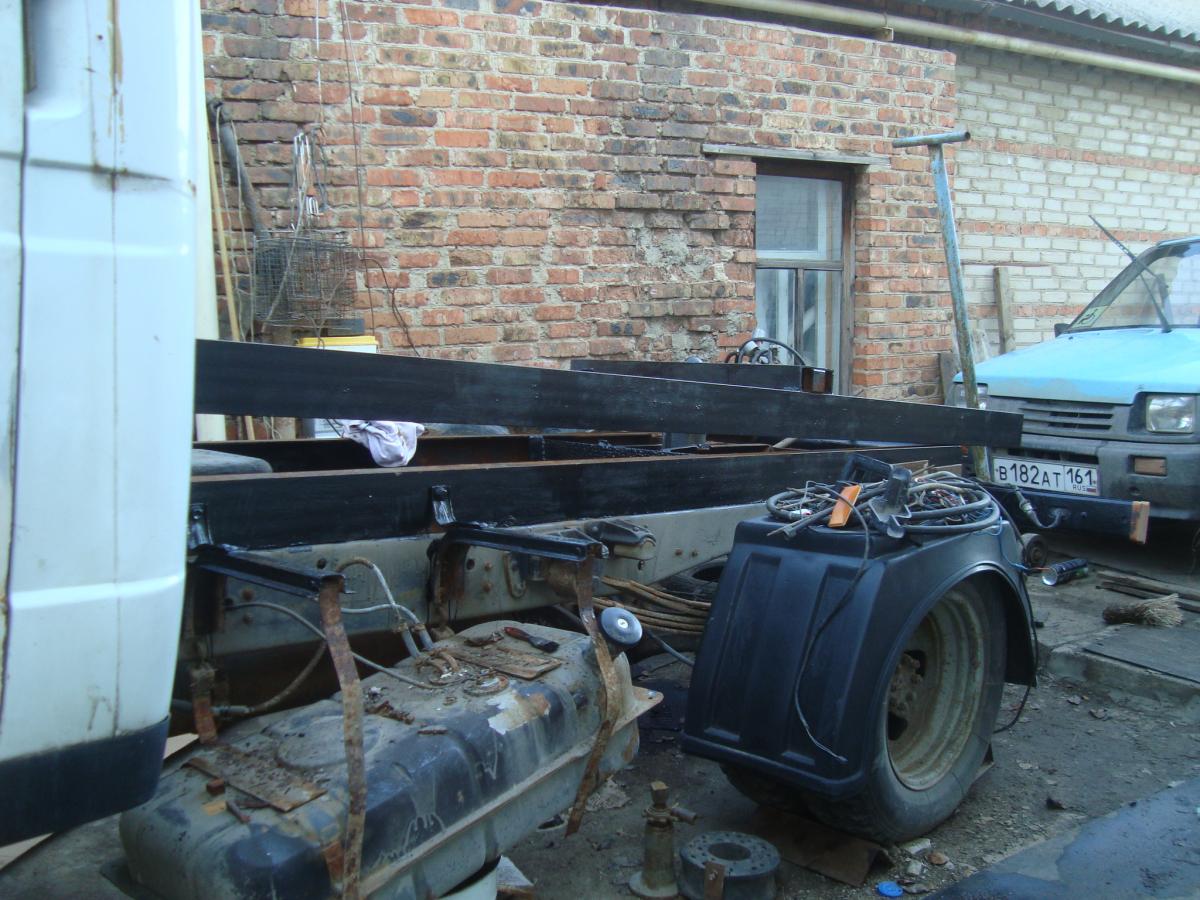

Собираю себе для работы самосвал с отбором мощности от кпп.






Был опыт владения машины с электро приводом НШ, Мощности не хватало 2,5 тонны еле высыпало. Все недочёты в той машине стараюсь не перенести в эту машину, делаю всё с запасом.



post-97604-0-20585600-1512921509_thumb.jpg post-97604-0-54403100-1512922075_thumb.jpg

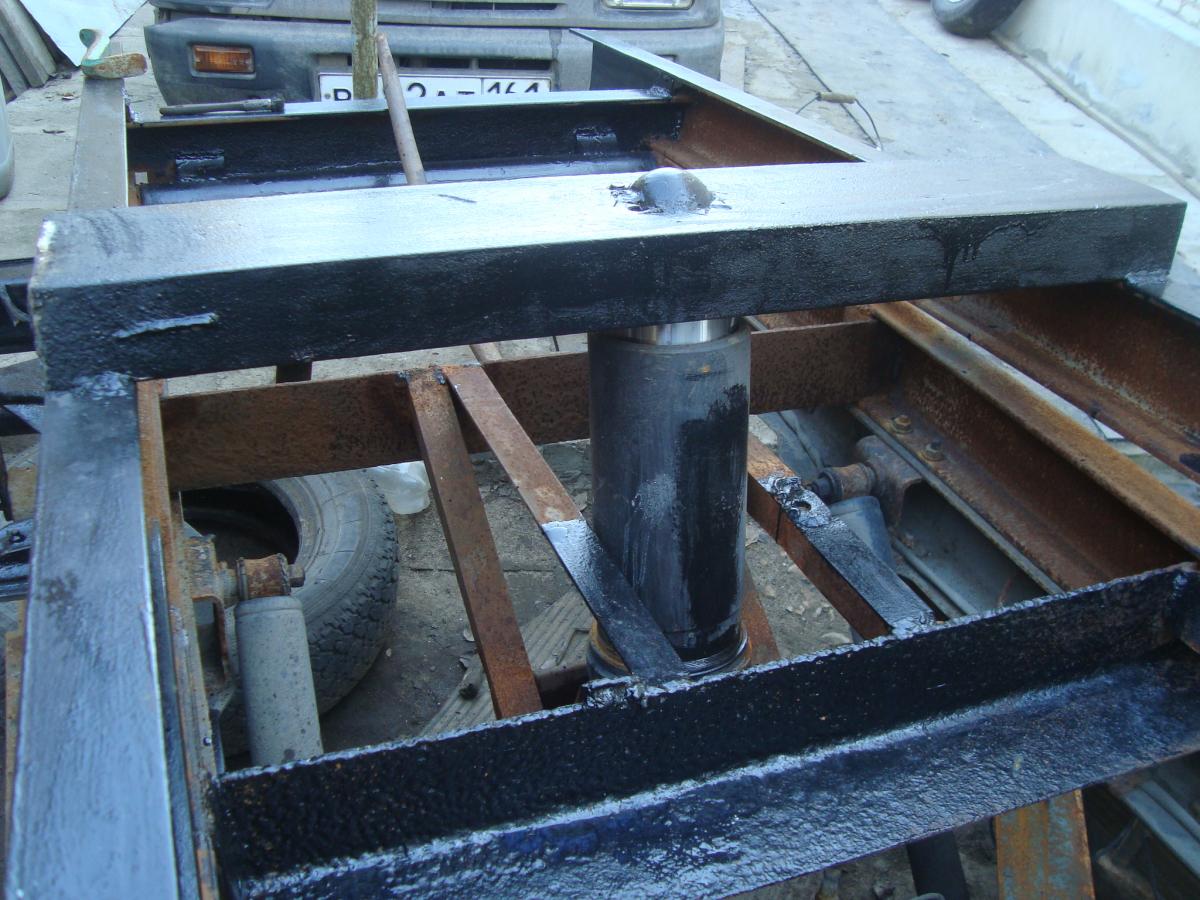

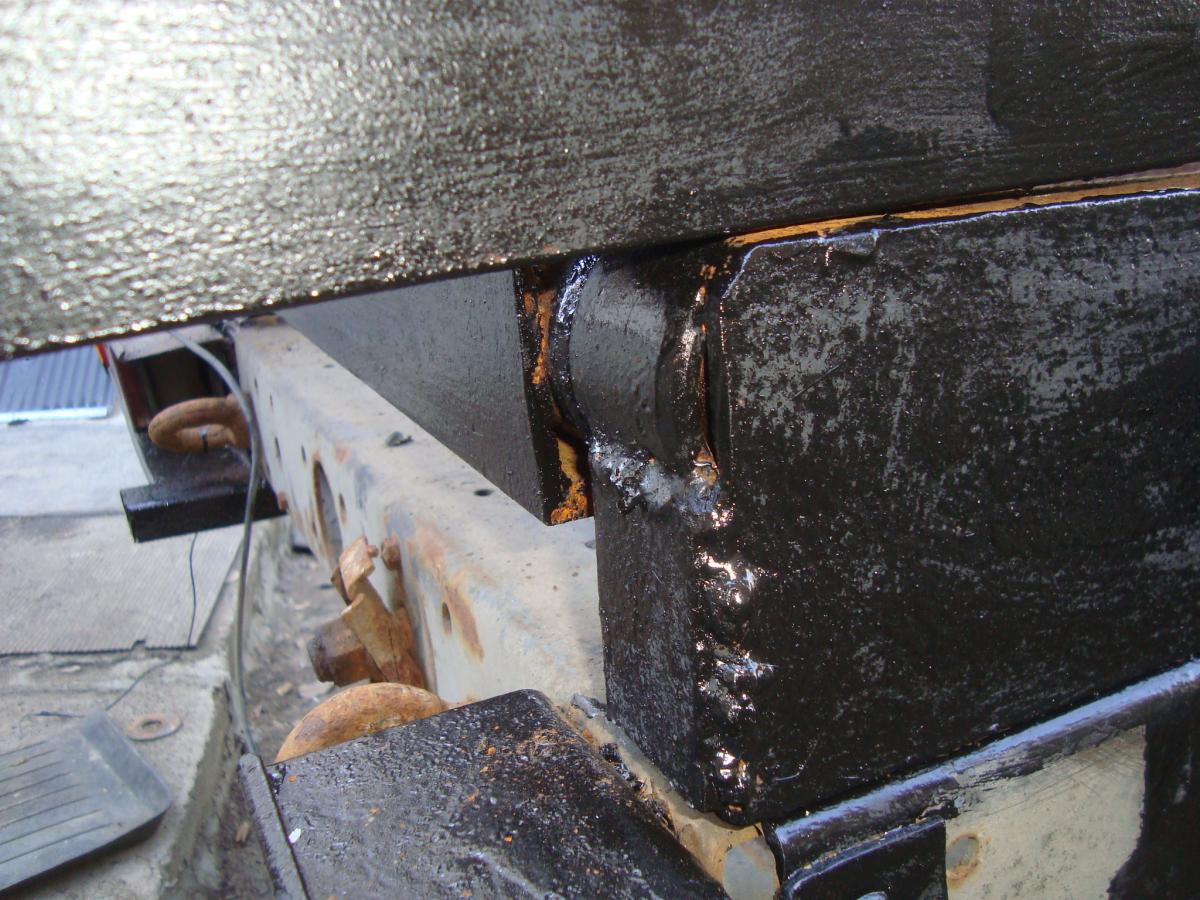

Вместо петель поставил вал цельный что бы кузов не дышал



post-97604-0-37785900-1512922280_thumb.jpg post-97604-0-70239100-1512922320_thumb.jpg post-97604-0-03458900-1512922362_thumb.jpg






И за одно делаю так что бы не видно было что машина самосвал, потому что зарегистрировать это изменение и сложно и дорого.

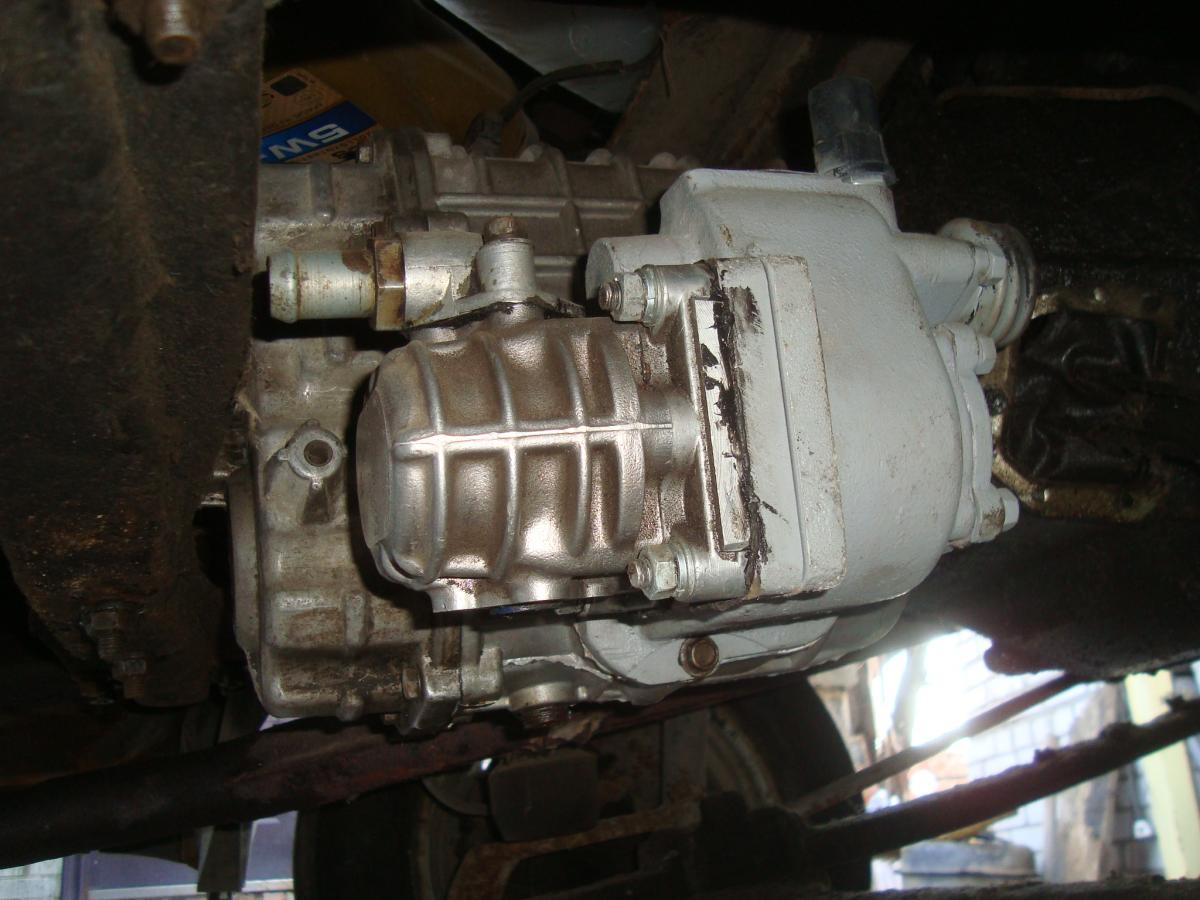

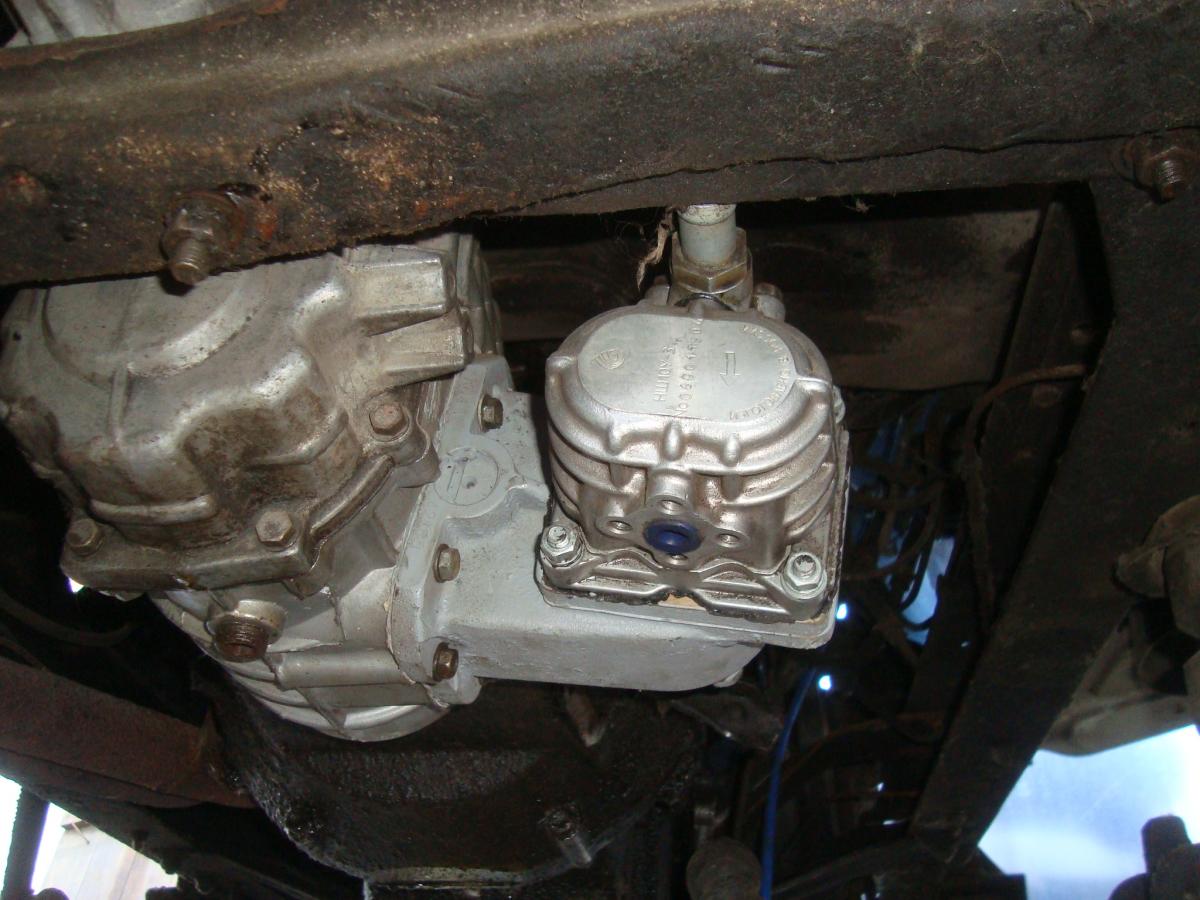

Вот так смотрится КПП с отбором мощности.

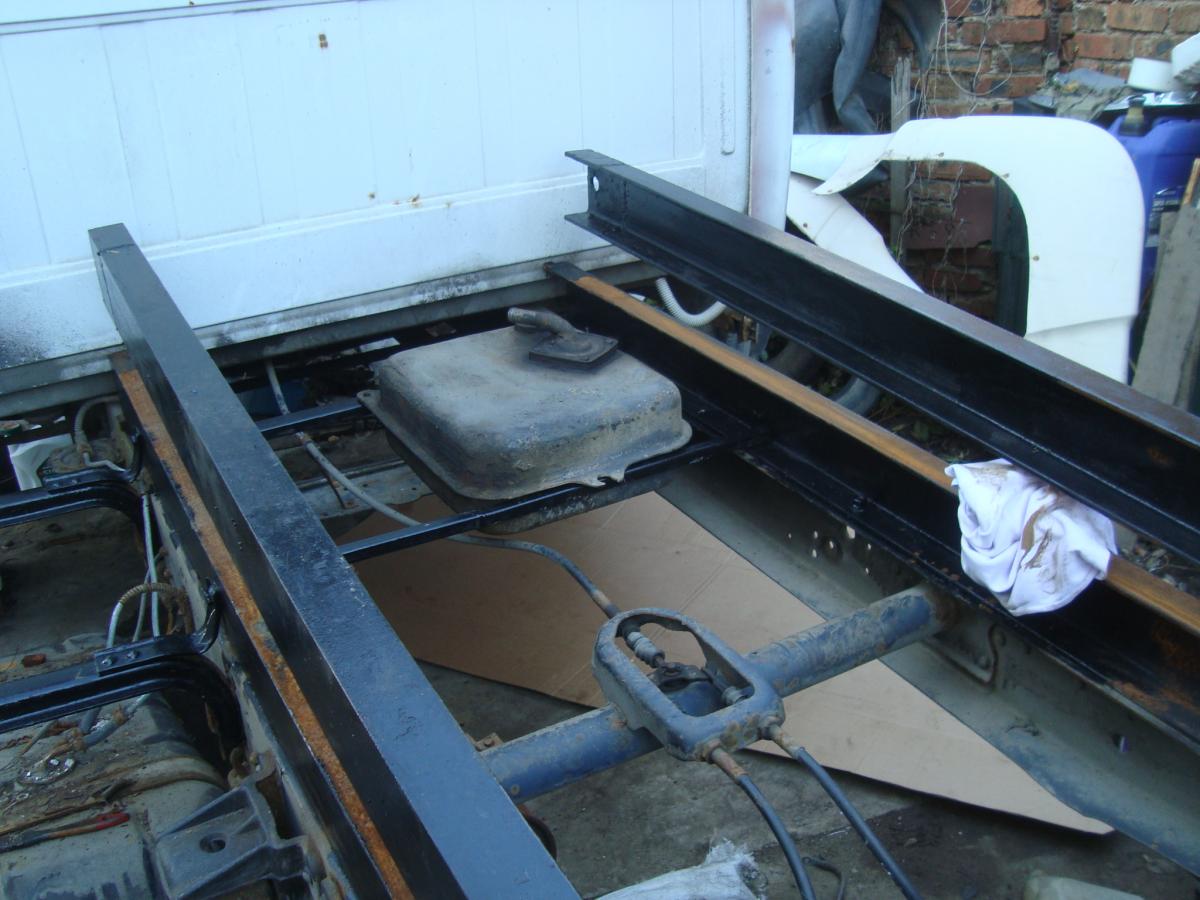

Во внутрь подрамника поставил расширительный бак для жидкости.








  • Нравится 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Игорь61

Но без косяков не выходит никогда,  Отбор мощности у меня включается не рычагом а тросиком, Его покупал в комплекте с КОМом, а вот укрепить никак не получается,  трос по прямой диагонали не становится, из за колокола (кожуха сцепления)

Может кто то сталкивался с этой проблемой???

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kombrig

трос с рубашкой должен крепиться в двух местах,возле коробки и рычага включения. смотри механизм открывания капота.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61






трос с рубашкой должен крепиться в двух местах,возле коробки и рычага включения. смотри механизм открывания капота.



Трос без рычажный, я его завтра сфоткаю и выложу. Проблема в том что он не становиться по прямой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
kombrig

Трос без рычажный, я его завтра сфоткаю и выложу. Проблема в том что он не становиться по прямой.

я, как пример,привод капота.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

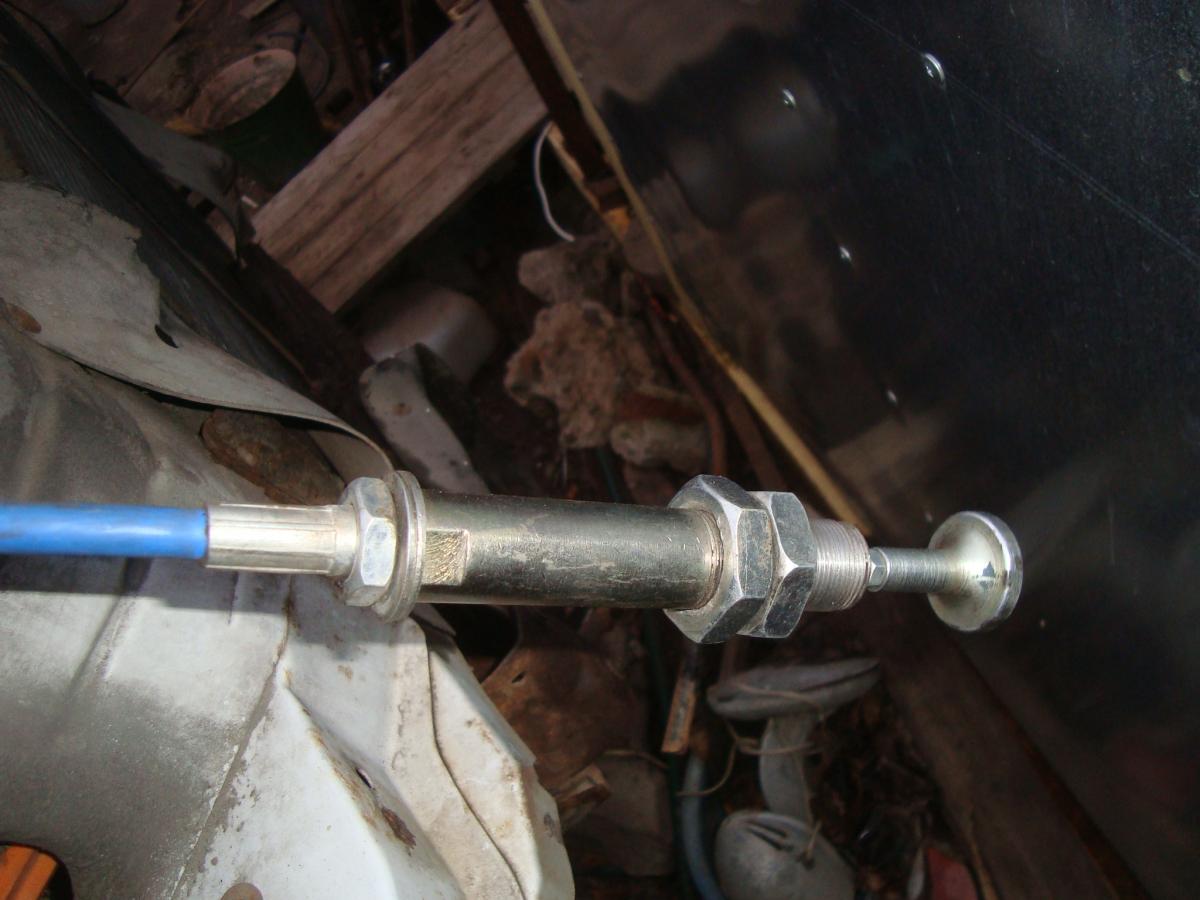

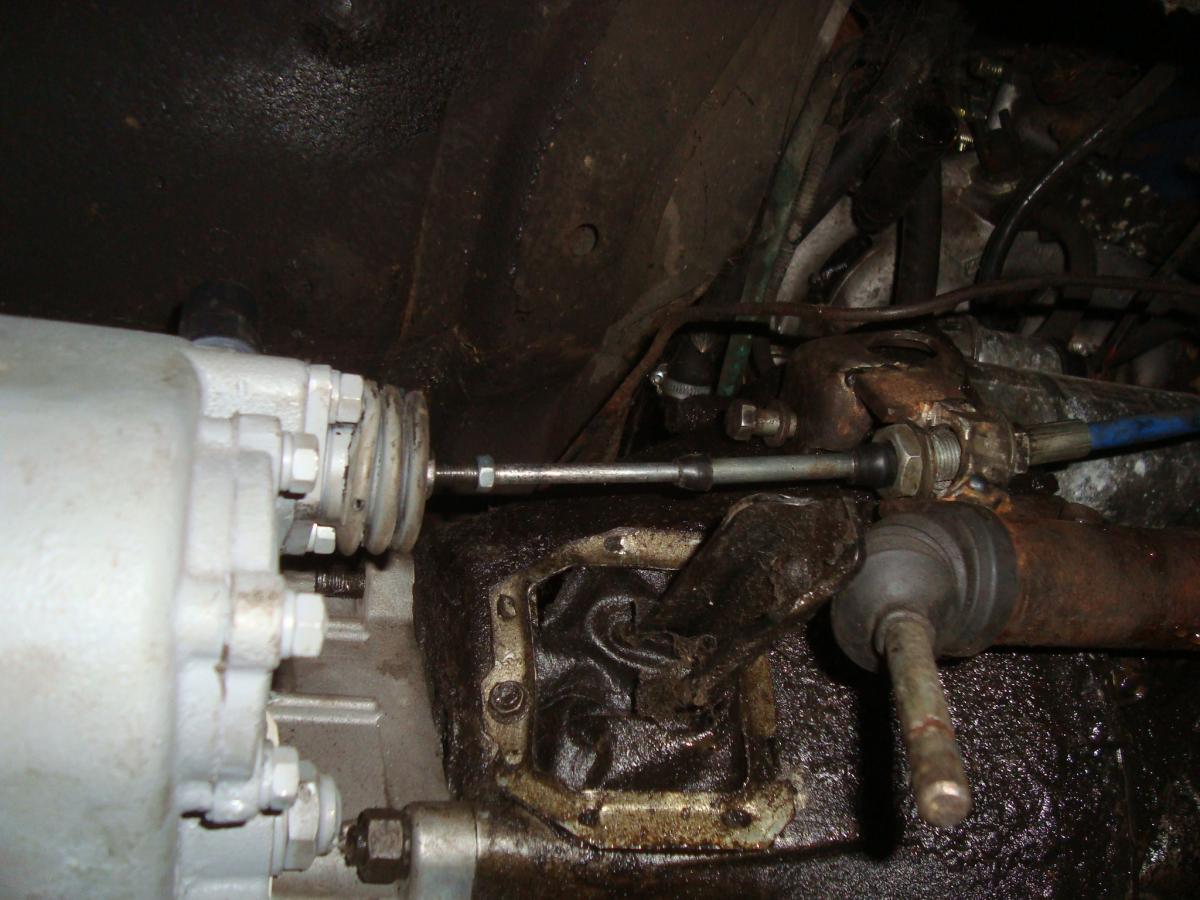

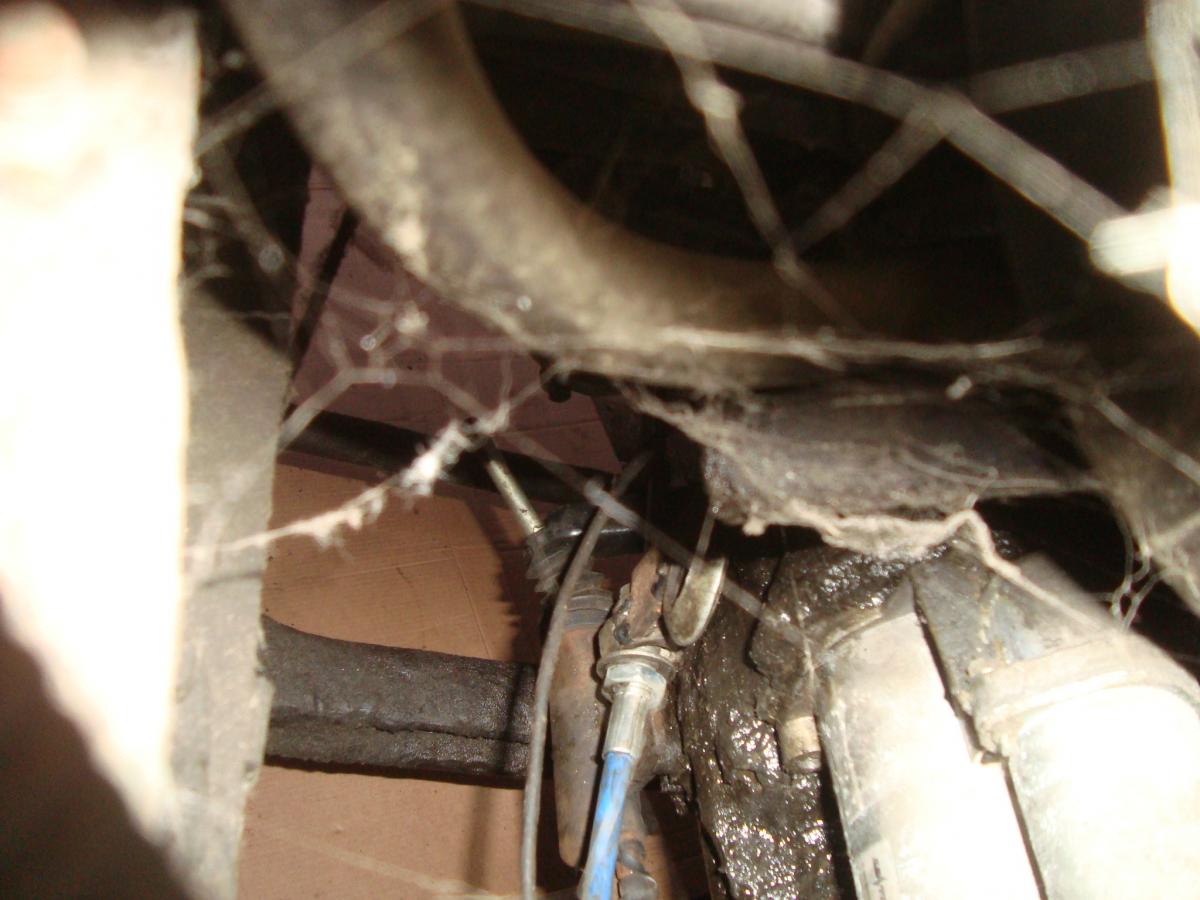

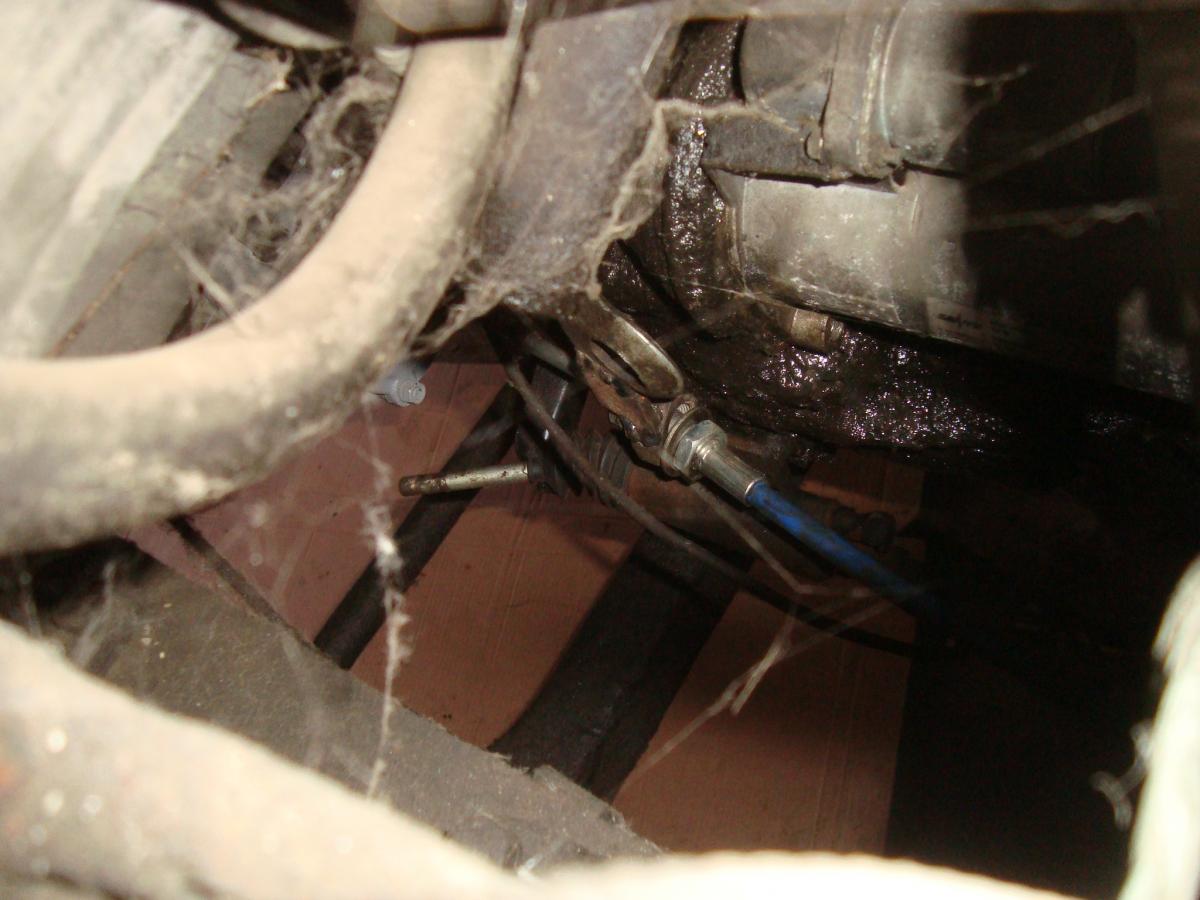

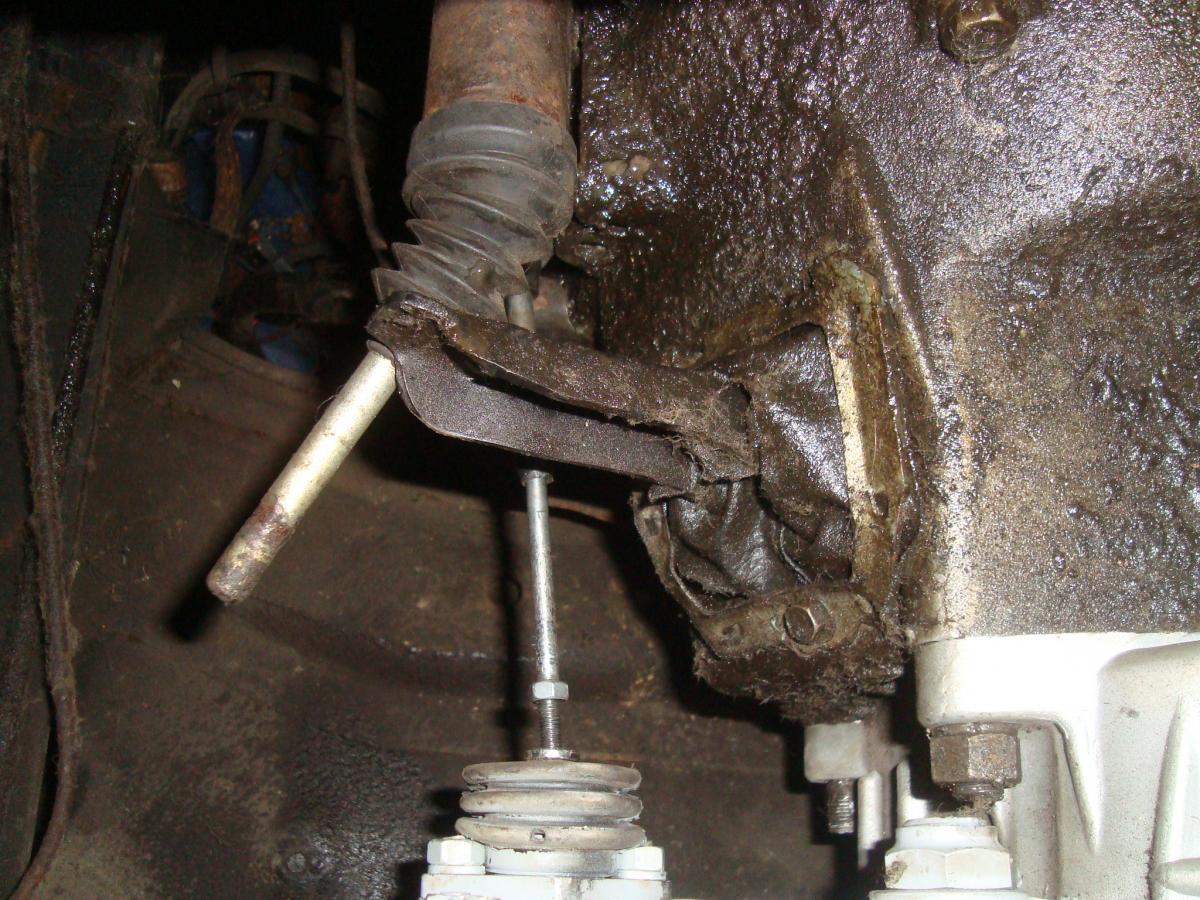

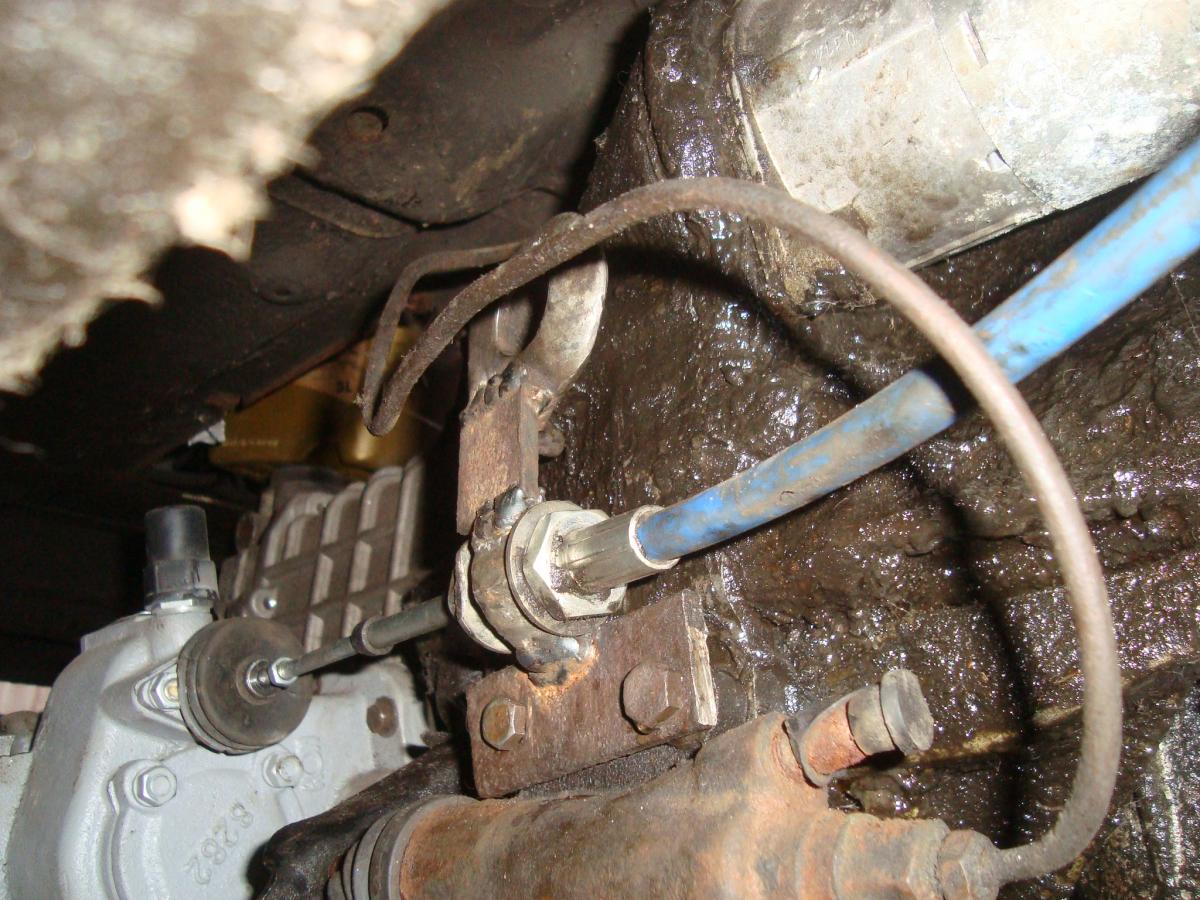

Вот фото троса



post-97604-0-36052100-1513090893_thumb.jpgpost-97604-0-30234900-1513090922_thumb.jpgpost-97604-0-10620800-1513090965_thumb.jpgpost-97604-0-73536100-1513091017_thumb.jpgpost-97604-0-48125700-1513091051_thumb.jpgpost-97604-0-46673400-1513091089_thumb.jpgpost-97604-0-62381700-1513091162_thumb.jpg



Вот пришла мысль, а не изменить ли направление троса из под копотного пространства в сторону задней стенки кабины. Включение сделать через рычаг.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
valemat

Вот фото троса



attachicon.gifDSC01398.JPGattachicon.gifDSC01399.JPGattachicon.gifDSC01400.JPGattachicon.gifDSC01401.JPGattachicon.gifDSC01402.JPGattachicon.gifDSC01404.JPGattachicon.gifDSC01405.JPG



Вот пришла мысль, а не изменить ли направление троса из под копотного пространства в сторону задней стенки кабины. Включение сделать через рычаг.

Может быть привод сделать через какое то коромысло ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Gaz865

через рычаг (коромысло) и надо , легче будет включение. и загибай трос как хочешь.

хотя чем плавнее повороты- меньше сопротивление



А КПП у тебя газелевская и к ней КОМ приделал или от Инно???

Изменено пользователем Gaz865

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Игорь61

valemat, Gaz865, Вот я и думаю что рычаг-коромысло укрепит  и включать через него.






А КПП у тебя газелевская и к ней КОМ приделал или от Инно???

Корпус КПП заводской, от МЧСовской ГАЗельки и КОМ заказывал через интернет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

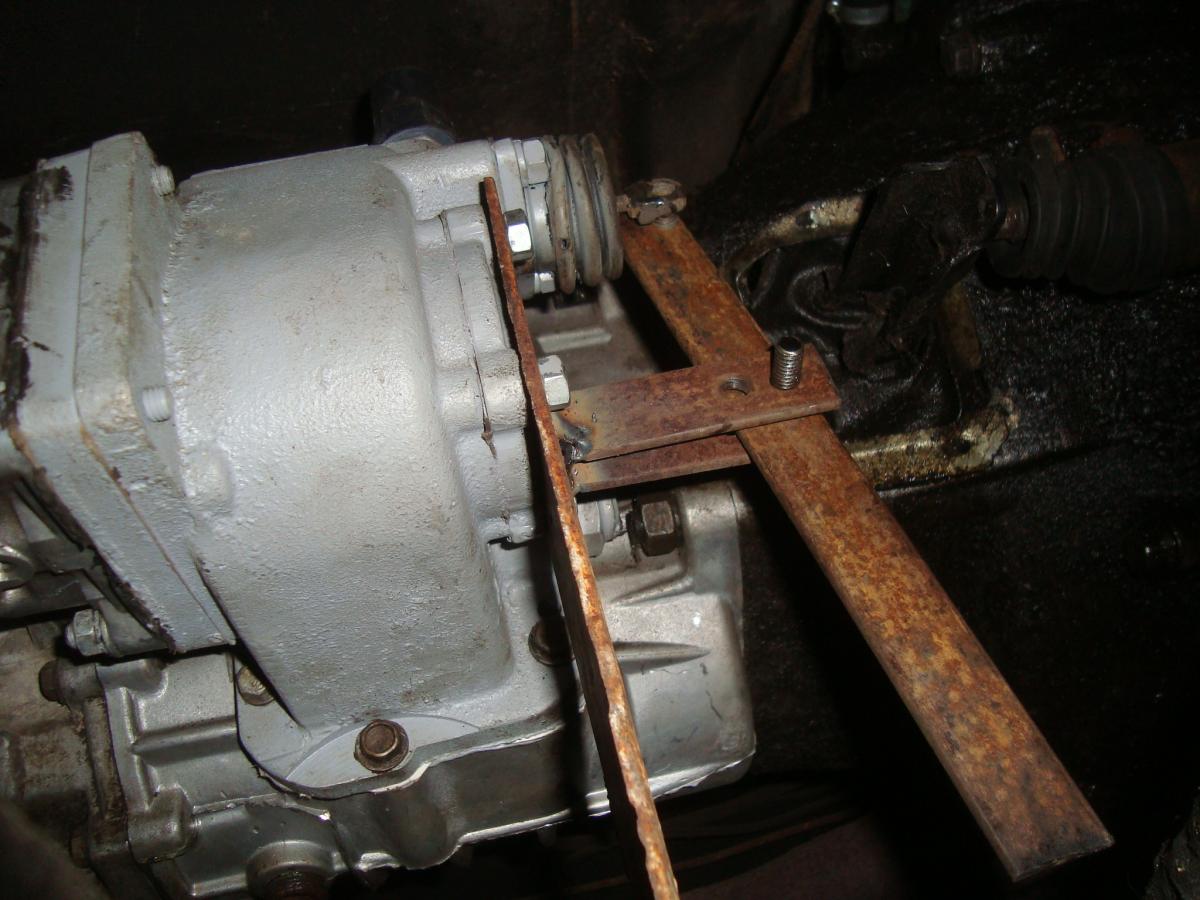

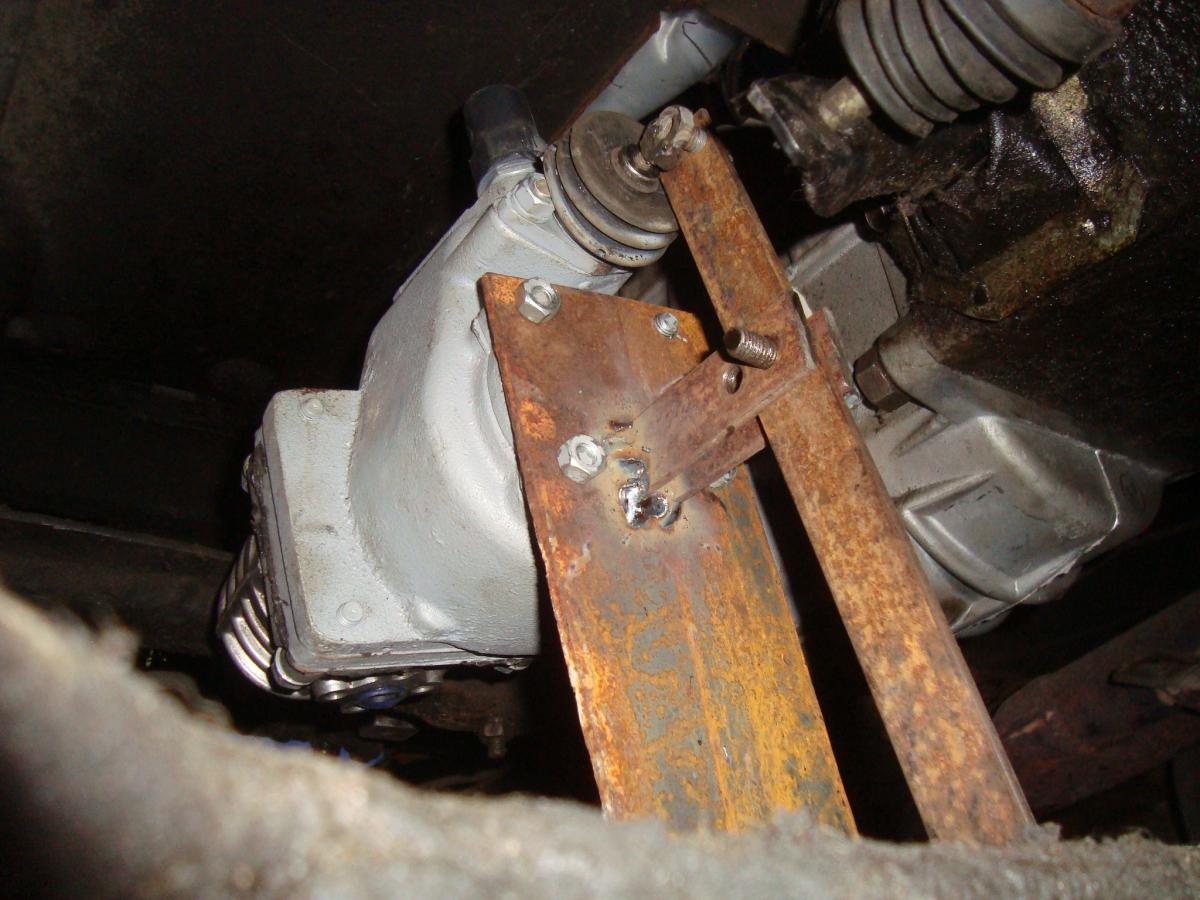

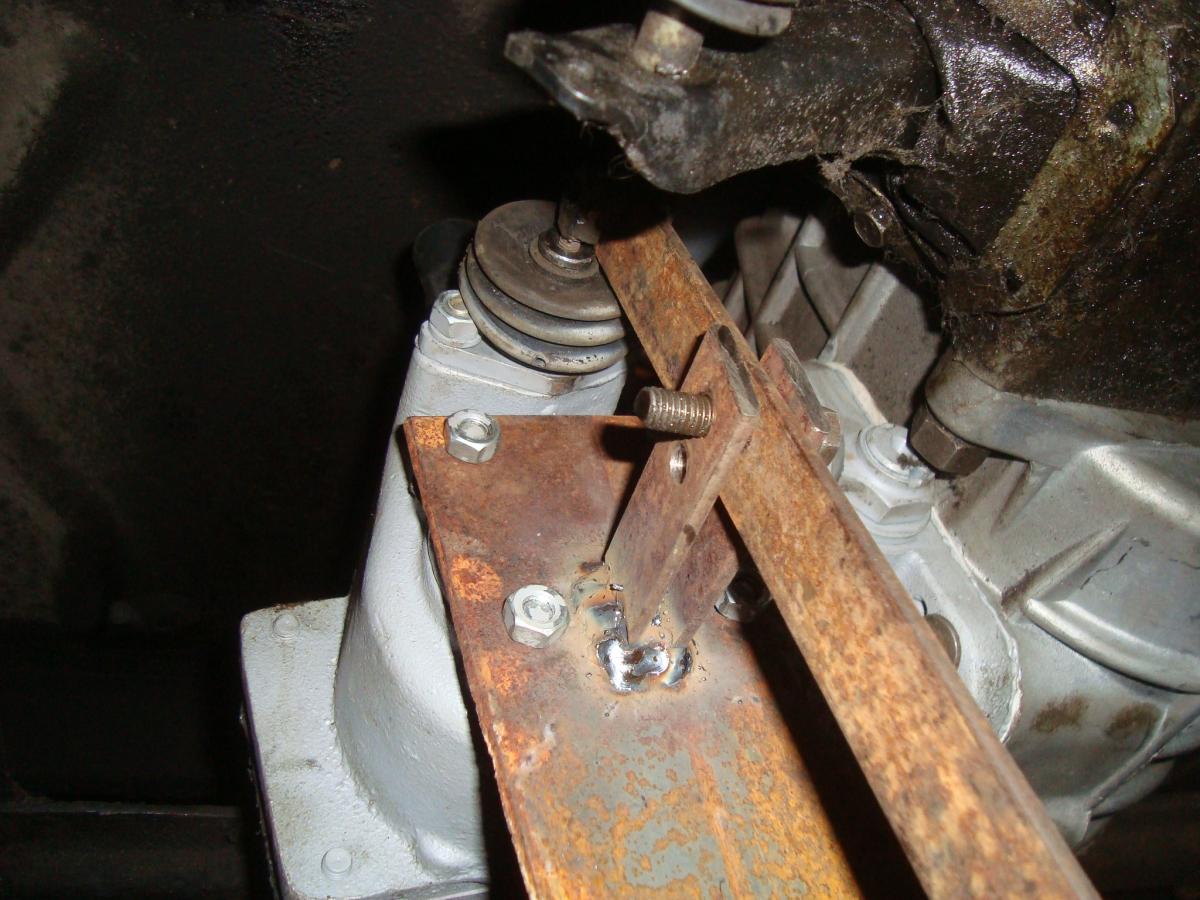

Вот как то так у меня получился рычаг-коромысло для включения и выключения отбора мощности

post-97604-0-28772500-1513260092_thumb.jpgpost-97604-0-52091500-1513260116_thumb.jpgpost-97604-0-81452500-1513260138_thumb.jpg



а вот так смотрится трос который должен был включать и выключать КОМ.




У меня сейчас такое чувство что 2 тыра за него потрачены в пустую.

  • Нравится 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
valemat

Это надёжнее чем трос.  Это пока макет? или конечный результат?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

valemat,  Я надеюсь что от этого буду отталкиваться,  Если эта конструкция будет работать то всё это обработав оставлю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
МОЗГ

а сервопривод поставить не думал?

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

МОЗГ, Да как то об этом и не думал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Пневмо привод ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

rusgg, Сервопривод это электромотор по простому.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

kombrig

здесь есть видео-подключение раздатки от электромотора.поищи вполне работает с кнопки в кабине.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

здесь есть видео-подключение раздатки от электромотора.поищи вполне работает с кнопки в кабине.

Посмотрел цены на сервоприводы и решил что лучше я буду включать старым дедовским рычагом.

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
valemat

Посмотрел цены на сервоприводы и решил что лучше я буду включать старым дедовским рычагом.

Если ещё коромысло не изготовил, сделай его из квадратной трубки а на шплинт и ось коромысла трубку со шлангом внутри, меньше греметь будет.

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Моторчик от дворников чем не серво привод?

Управлять кнопкой стекло подъемника легко

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

Моторчик от дворников чем не серво привод?

Управлять кнопкой стекло подъемника легко

Теоретически возможно, но практически не удобно и не надёжно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Крепить проще простого, надежность моторчика дворников ну не знаю, конечно он не вечный

Небольшой бонус, можно индикатор включеного состояния сделать через существующие контакты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Татарин

У одного моего знакомого,котёл на пеллетах загружался шнеком с приводом как -раз от моторчика стеклоочистителя.

В зависимости от температуры можно было увеличивать или уменьшать время между импульсами.Работал круглый отопительный сезон.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Игорь61

Я не о том что он не будет работать, а о том что придётся сложный механизм городить

Проще рычагом включить,пусть он даже будет бребезжать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
rusgg

Ну все так начинают, а потом стараются сделать чтобы не трещало и было удобно
