    Снятие панели приборов ГАЗель Некст

    панель приборов газель некст

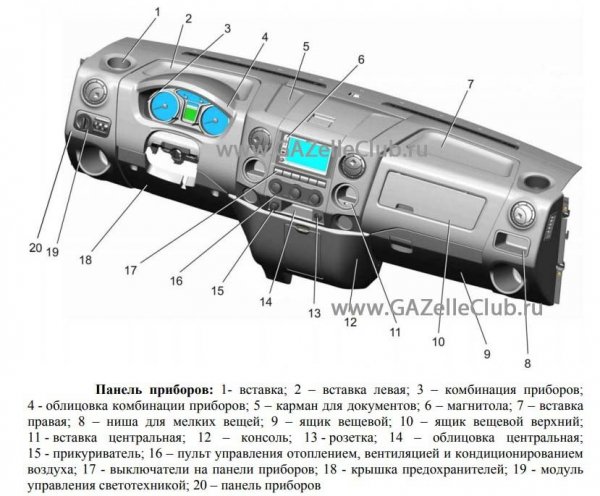

    Панель приборов автомобиля Газель Некст состоит из модульной конструкции, базовая часть панели прикреплена к металлическому основанию с помощью заклёпок. Детали панели приборов изготавливаются из ударопрочного пластика и полипропилена.



    панель приборов установка газель



    Снятие панели приборов с автомобиля



    Для того что бы снять панель приборов нужно выполнить следующие операции которые показаны на изображениях ниже:

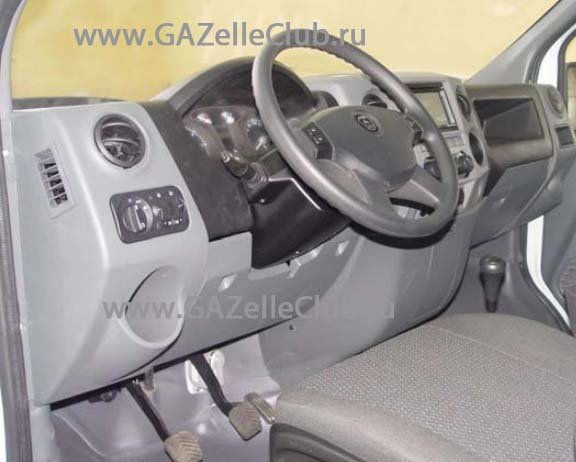

    - установить колеса автомобиля по движению прямо;

    снятие панели приборов газель некст

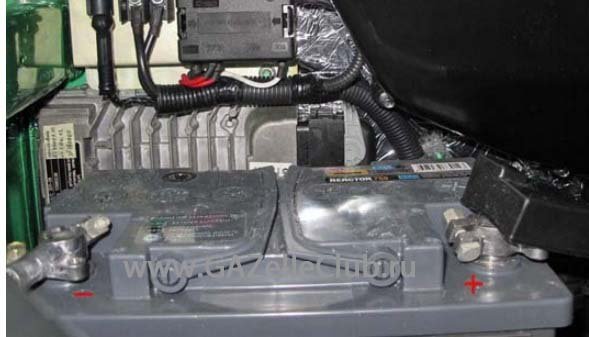

    - отключить обе клеммы аккумулятора;

    снятие панели приборов газель некст

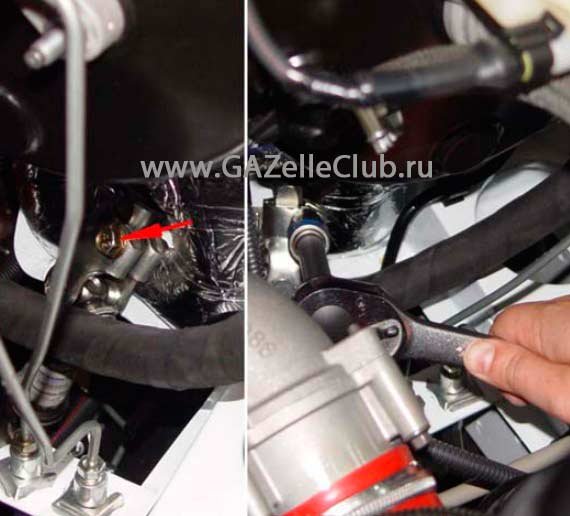

    - открутить стяжной винт и отсоединить вилку карданного вала от промежуточного вала и опустить ее вниз;

    снятие панели приборов газель некст

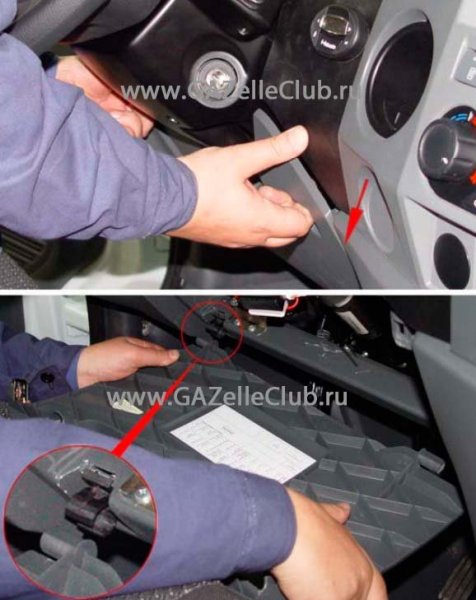

    - открыть крышку предохранителей и снять её;



    снятие панели приборов газель некст

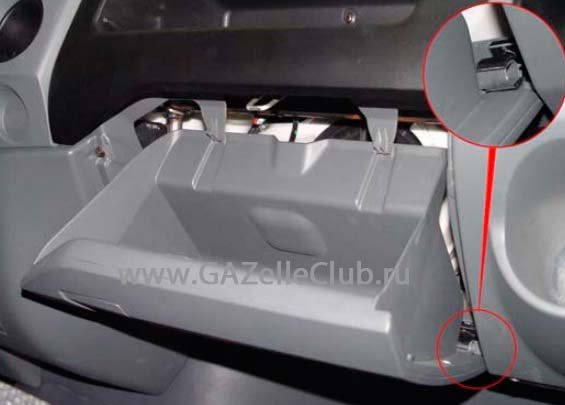

    - снять вещевой ящик;



    снятие панели приборов газель некст

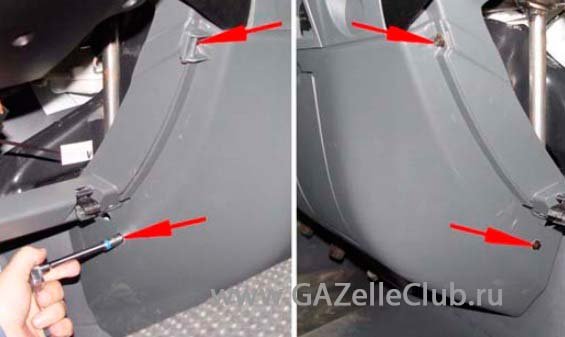

    - открутить все четыре винта крепления консоли к панели;



    снятие панели приборов газель некст



    - отсоединить вначале два пружинных держателя, которые располагаются по бокам консоли, далее защелки, которые расположенные вверху консоли, и затем снять саму консоль;



    снятие панели приборов газель некст



    - открутить два болта и отсоединить корпус опоры промежуточного карданного вала от щитка передка;



    снятие панели приборов газель некст

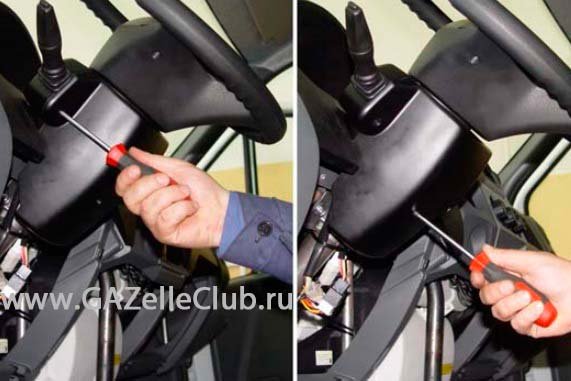

    - открутить 4 винта и снять кожух рулевой колонки;



    снятие панели приборов газель некст



    - разъединить все разъемы проводов;



    снятие панели приборов газель некст

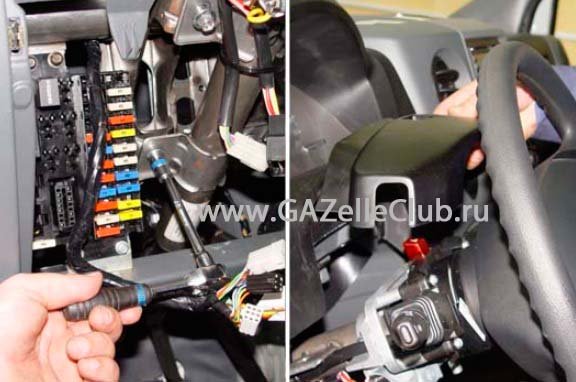

    - открутить 4 болта крепления и отсоединить рулевую колонку от основания панели приборов. Снять верхний кожух рулевой колонки. Снять рулевую колонку в сборе с рулевым колесом с автомобиля;



    снятие панели приборов газель некст

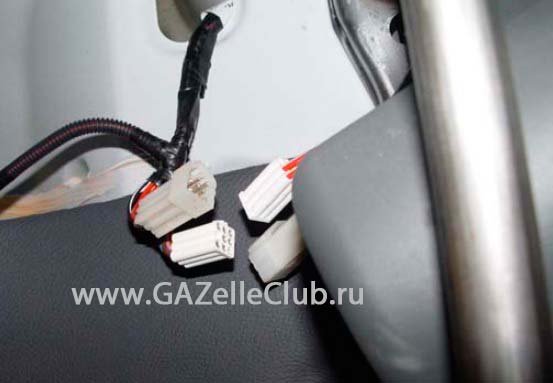

    - отключить два разъема проводов, расположенные слева под панелью приборов;



    снятие панели приборов газель некст



    - отключить разъемы проводов, которые расположенные справа под панелью приборов;



    снятие панели приборов газель некст

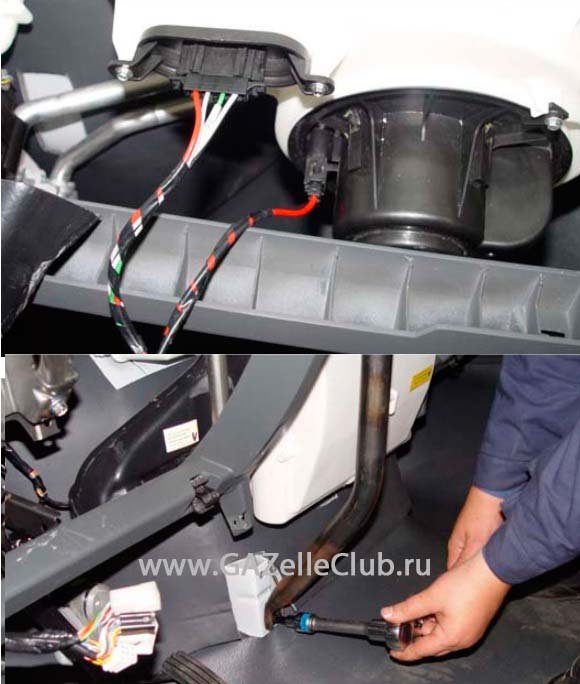

    - отключить разъемы отопителя;

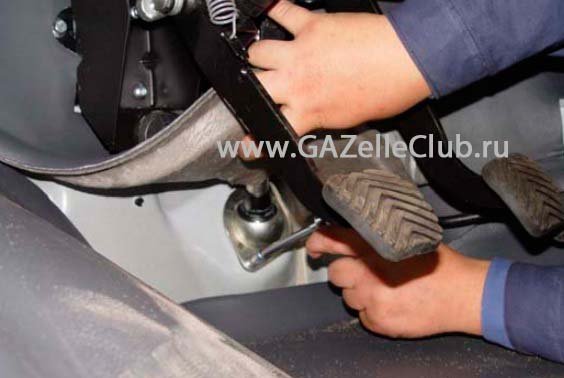

    - открутить винты крепления и отсоединить опору панели приборов от щитка передка;



    снятие панели приборов газель некст

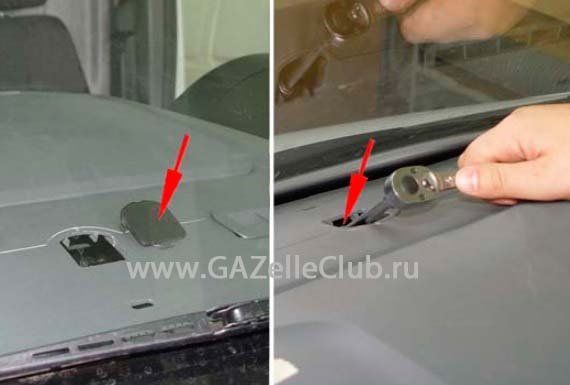

    - снять заглушку по середине панели приборов и открутить болт расположенный там;



    снятие панели приборов газель некст



    - вынуть заглушки по бокам панели приборов и отвернуть болты расположенные там;



    снятие панели приборов газель некст

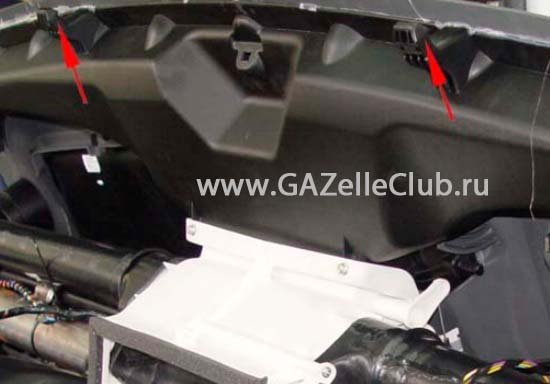

    - поднять панель приборов вверх примерно на 6-8 мм, тем самым выведя из зацепления боковые зацепы;



    снятие панели приборов газель некст



    - отодвинуть немного панель приборов назад, тем самым выведя из зацепления со щитком передка и снять панель.



    снятие панели приборов газель некст



    Установку панели приборов необходимо обратном порядке, с учетом следующего:



     - колеса при установке панели должны смотреть прямо по движению;

     - верхнюю вилку карданного вала устанавливать на промежуточный вал рулевой колонки до упора в выступ промежуточного вала, вставить болт в отверстие вилки и затянуть;

    - моменты усилия затяжки соединений должны быть:

     • у болта крепления верхней вилки карданного вала к промежуточному валу рулевой колонки усилие составляет - 28-32 Н·м (2,8-3,2 кгс·м);

    • болтов крепления рулевой колонки к основанию панели приборов – 18-25 Н·м (1,8-2,5 кгс·м);

    • болты крепления корпуса опоры промежуточного карданного вала рулевого управления к щитку передка – 5,5-8,0 Н·м (0,55-0,80 кгс·м).

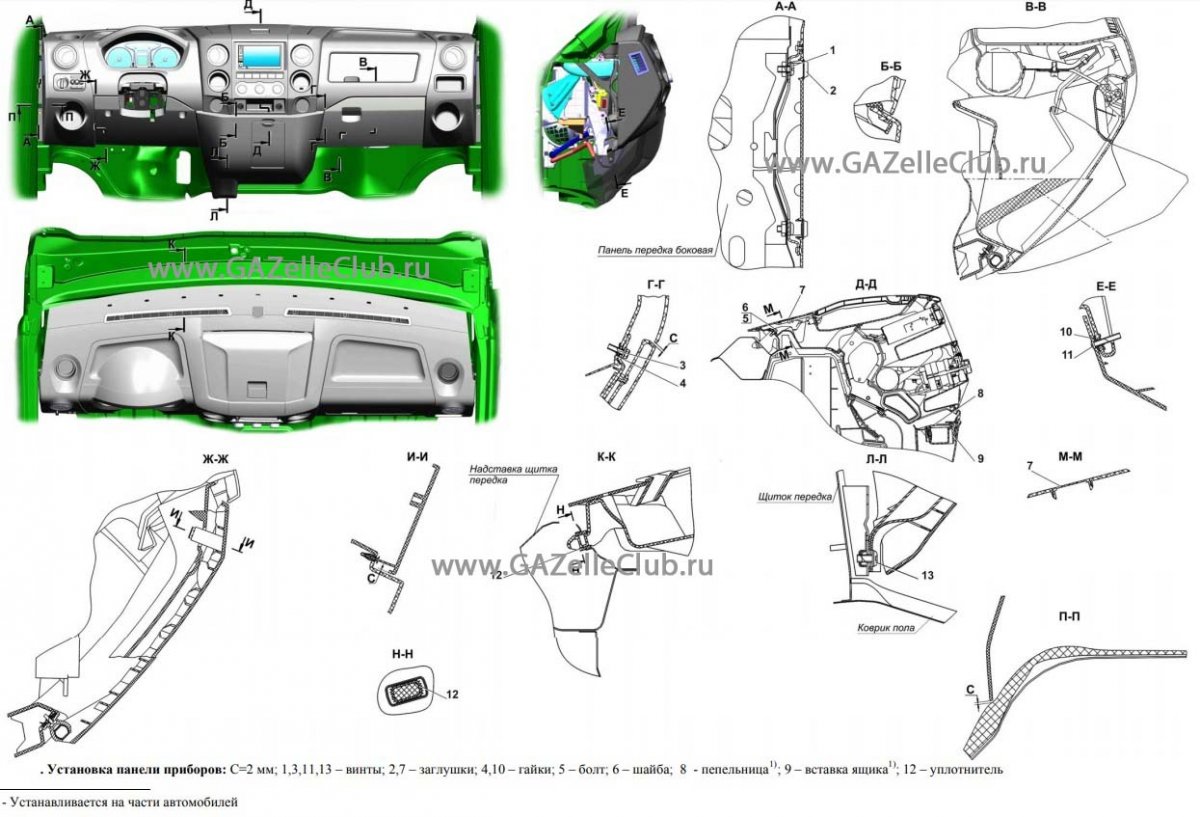

    - при установке должны быть обеспечены зазоры между панелью и сопрягаемыми деталями С=2 мм (см. рисунок выше).


    Источник материала: Группа ГАЗ
