    Замки двери газель(снятие, регулировка, установка)

    Замки автомобиля ГАЗель предназначены для удержания дверей в закрытом состоянии как во время движения, так и на стоянке, при ДТП.



    Замки, устанавливаемые газель имеют два положения: полностью закрытое и промежуточное.

    Наружная ручка двери, внутренняя ручка привода и выключатель замка взаимодействуют с замком двери посредством тяг.

    Ручка внутреннего привода разблокируют замки при первом открытии, при втором - замки открываются.

    Когда дверь открыта то блокируется только правый(пассажирский) замок двери. Блокирование открытой левой водительской двери невозможно. Это сделано для предотвращения запирания дверей, если ключ оставлен в замке зажигания. В закрытом положении дверей центральный замок закрывает оба замка. Правая дверь предусматривает только внутреннюю блокировку замка.



    Изнутри кабины замки дверей закрываются нажатием на тягу блокировки, при опущенных тягах двери нельзя открыть снаружи.



    Для того чтобы заменить наружную ручку, нужно отсоединить её тягу, отвернуть все четыре болта крепления ручки и заменить её.

    Для того чтобы отрегулировать фиксатор замка нужно ослабить винты его крепления, отрегулировать фиксатор в нужном направлении и затянуть болты.

    Замки дверей не обслуживаются и не ремонтируются, и подлежат замене в случае его неисправности. Личинку замка при техническом обслуживании автомобиля необходимо смазывать периодически маслом ВМГЗ или МГЕ-10А (1 г).



    Снятие и установка замка двери газель некст



    Снятие замка двери ГАЗель необходимо делать в следующей последовательности:

     - снять обшивку с двери (смотрим  «Обшивка двери ГАЗель Некст, снятие и установка»);

     - отсоединить и снять заднюю обойму отпускного стекла двери;

     - отсоединить тягу от наружной ручки;

     - снять наконечник тяги от выключателя замка;

     - отсоединить скобу крепления от тяги блокировки замка;

     - отключить разъем проводов актуатора замка;

     - отвернуть все винты замка, сдвинуть внутри самой двери замок с присоединенными деталями в сторону монтажного лючка, снять замок с тягами.



    Установку замка на дверь необходимо проводить в обратно порядке.

    При соединении тяги наружной ручки с фиксатором тягу нужно приподнять вверх до упора.

    Электрическая схема подключения разъема актуатора показана на рисунке ниже.

    Ручка внутреннего привода замка и рукоятка наружной ручки должны возвращаться в исходное положение, без какого либо заедания.

    В момент установки замка в паз  фиксатор замка двери не должен при этом задевать за корпус самого замка.

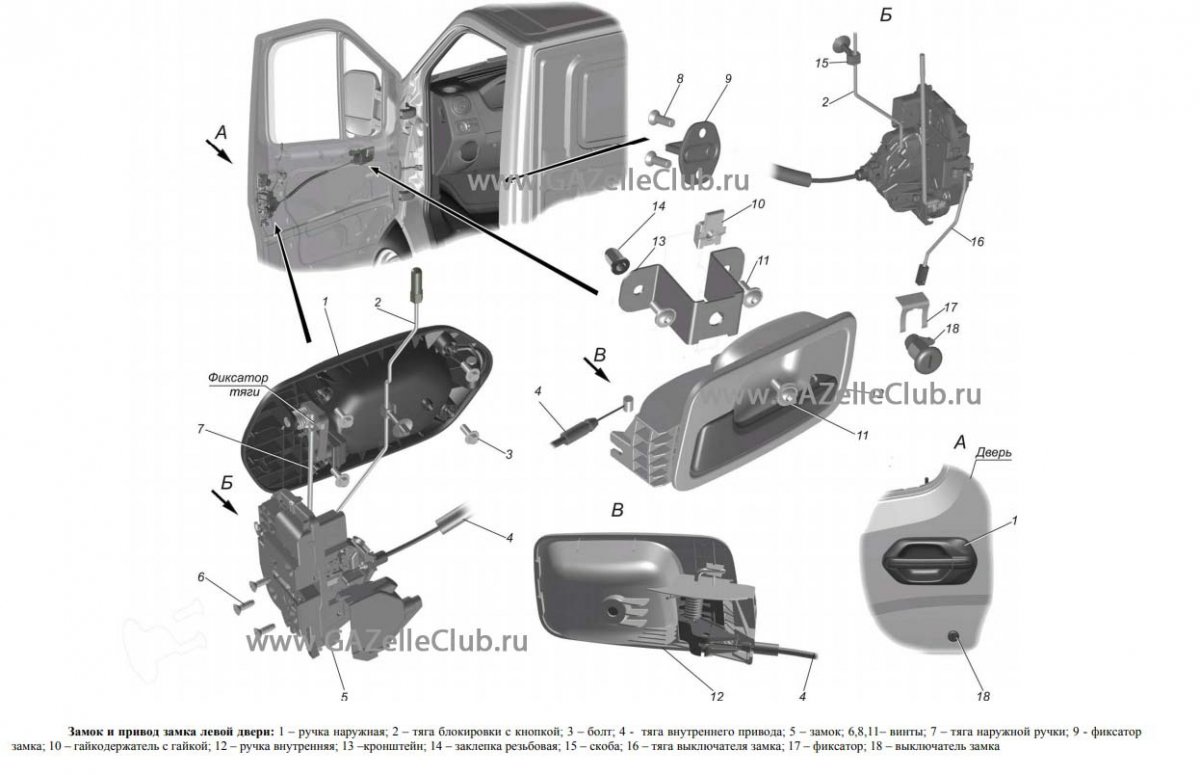

    схема колодки актуатора замка двери газель некст



    Снятие выключателя замка необходимо проводить в следующей последовательности:

     - снять обшивку с двери (смотрим «Обшивка двери ГАЗель Некст, снятие и установка»);

     - снять держатель выключателя замка;

     - отсоединить его от наконечника тяги и снять выключатель замка.



    Установку выключателя замка необходимо проводить в обратном порядке.



    Моменты прилагаемого усилия затяжки винтов крепления:

    - для фиксатора замка двери усилие в - 18-25 Н·м (1,8-2,5 кгс·м);

    - для замка к двери усилие в - 5-8 Н·м (0,5-0,8) кгс·м);

    - для ручек внутреннего привода усилие в - 7-10 Н·м (0,7-1,0 кгс·м).
