Подогрев зеркал

Рекомендуемые сообщения

Жан_Актобе

иномарочные стёкла видел? обзору не мешает! стёкла "в законе" имеют сертификацию.

нет не видал. в нашей провинции обычные стёкла на продажу таскают. я сёдня поспрашал на базаре такое стекло. так на меня смотрели, как будто я синхофазотрон спрашиваю.

Слава а можно  фото посмотреть такого стекла? на газель именно. у меня камень прилетел в правый угол. паутина растёт потихоньку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

УТЮГ888

нет не видал. в нашей провинции обычные стёкла на продажу таскают. я сёдня поспрашал на базаре такое стекло. так на меня смотрели, как будто я синхофазотрон спрашиваю.

Слава а можно  фото посмотреть такого стекла? на газель именно. у меня камень прилетел в правый угол. паутина растёт потихоньку.

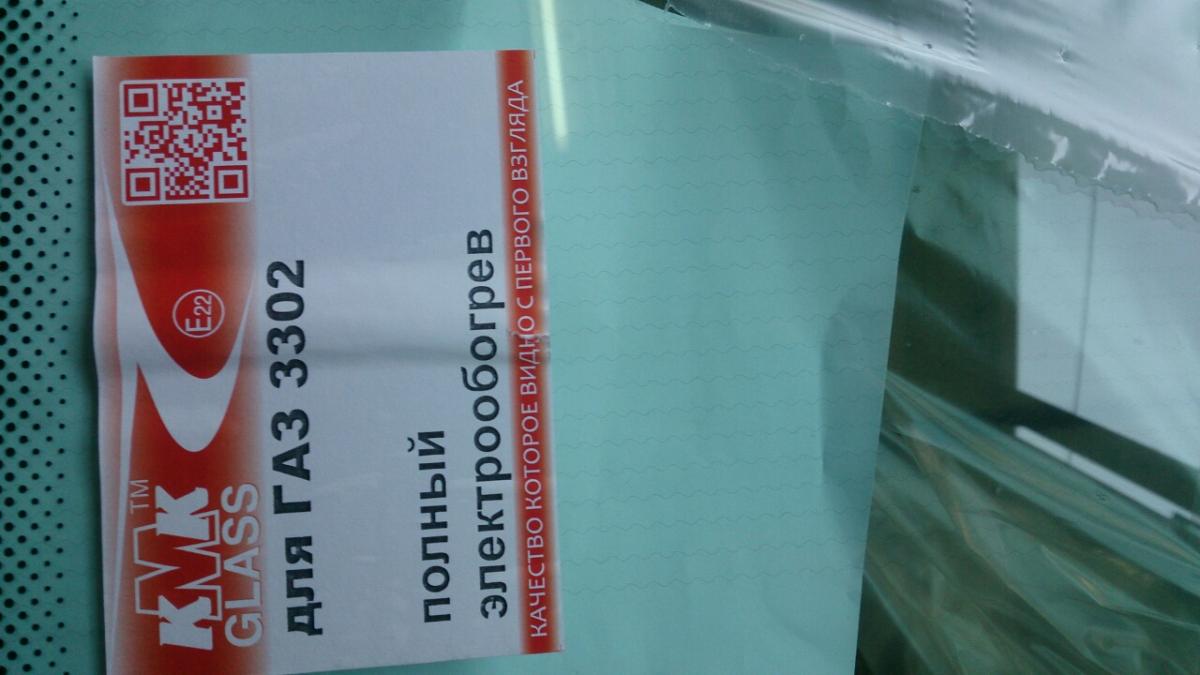

можно,вот смотри и своим там расскажи про Газельклуб.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Жан_Актобе

можно,вот смотри и своим там расскажи про Газельклуб.

это что за кусок непонятно чего? целиком сфотать нельзя было?(((

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
dub

А что фоткать то, стекло как стекло, только с обогревом. Если ты думаешь что увидишь обогрев на фотке, то нет, не увидишь :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
УТЮГ888

это что за кусок непонятно чего? целиком сфотать нельзя было?(((

на этом куске лобового стекла,к твоему сведению, очень хорошо видно нити подогрева!увеличить фотку и посмотреть внимательно думаем разберёшься.общий вид стёкла -посмотри на своей машине-там всё одно и то же.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
jeka1981

у меня стекло только с подогревом зоны дворников

https://www.drive2.ru/l/466488425000730715/

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Alex-nsk

УТЮГ888, Слава, а сколько стекло это стоит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
УТЮГ888

у меня стекло только с подогревом зоны дворников

https://www.drive2.ru/l/466488425000730715/

DORAGLASS наверно?

УТЮГ888, Слава, а сколько стекло это стоит?

не дёшево

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Жан_Актобе

DORAGLASS наверно?

не дёшево

сорри Слава не расширил твоё фото. вот эти тёмные крапинки и есть нихром? кстати тоже интересует почём такое щастье?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
УТЮГ888

сорри Слава не расширил твоё фото. вот эти тёмные крапинки и есть нихром? кстати тоже интересует почём такое щастье?

увлеклись мы темой, а она про подогрев зеркал

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
aland

На заметку.

Зеркальные элементы Солина хар-ки: мощность 1 элемента = 18-24 Вт, ток = 1,5-1,7 А.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
aland

Установка зеркальных элементов с подогревом.



Исходные : цельно.мет фургон 3-х местн, 2006 г, ДВС 40522, евро- нету ;) . Комбинация приборов нового образца.



Для этого понадобится:



  1. Зеркальные элементы = 2 шт=655,5 руб (Я взял нейтральный антиблик, заводские). Можно Солина, Эргон и прочие наверняка не выйдут за пределы 5 А)
  2. Кнопка обогрева заднего стекла  ВАЗ 2114=130 руб
  3. Разъем кнопки ВАЗ 2114 (колодка) = 40 руб
  4. Провод ПУГНП в строй магазине (я такой выбрал, он мягкий и по ГОСТ) 2х1,5 мм2=5метров=100 руб
  5. Клемма тип 505 (6,3 мм-мама с усиком, нужна будет для самих зеркал и в блок предохранителей БПР-13) = 5 шт=20 руб
  6. Клемма кольцевая d6 – 3 шт=9 руб.
  7. Изолента, термоусадка, паяльник, пассатижи и прочее.



Общее:



Подключение будет по +  и производиться соответственно без реле – только через кнопку т.к. общий ток при работе 2-х зеркал и 14 V составил: при пуске 3,84 А, и в конце прогрева 3,68 А.

Кнопка держит до 5 А. Так что реле не нужно.

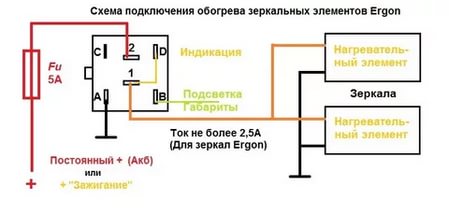

Схема включения такая (стянул где-то):

фото 1.



Питание на контакт № 2 беру с 9 предохранителя, где +12 вольт появляется после включения зажигания (пред 9 - дополнительный отопитель, верхний блок предов). Пред № 9 у меня запитан , но нет отвода на потребитель, поэтому нужна «мама» (6,3 мм с усиком).

Кнопка поставлена вместо заглушки чуть выше регулятора корректора фар. Соответственно провода по метражу рассчитаны на это место. Масса взята с болта над левым нижним динамиком. Подсветка кнопки от габаритов – с подсветки регулятора корректора фар.



Сборка.



Отрезаем от провода ПУГНП: 80 см-для левого зеркала и 270 см-для правого зеркала. Зачищаем концы по 6-8 мм , зажимаем и припаиваем клеммы «мама» 6,3 мм на каждый из 4 концов. Изолируем.

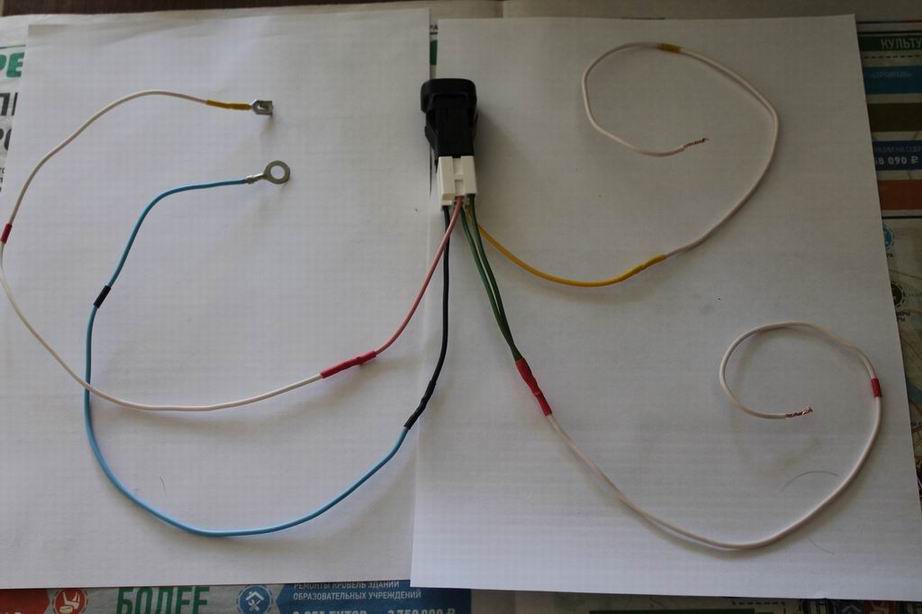

фото 2





Дальше я подключил оба зеркала к зарядному в режиме «источника тока» и грел их часа 2 чтоб клей подсох на нагревательных элементах и они окончательно приклеились к рамке. Можно и не делать так. Но я привык после установки нескольких комплектов себе на легковые.

Прикидываем кнопку к колодке. Т.к. на кнопке обычно нет контакта С, то из разъема С из колодки выдергиваем черный (массовый) провод-можно выкинуть его, отжимая его усик внутри колодки, разогнутой канцелярской скрепкой.

Теперь наращиваем каждый провод колодки до общей их длины около 30 см, при этом контакт № 1 (зеленый в середине) и  № D (зеленый вехний справа = это + светодиода при нажатии кнопки) колодки сращиваем вместе и наращиваем до 30 см. Скрутки спаиваем и изолируем либо изолентой , либо термоусадкой.

На конец контакта А (масса-черный провод) колодки припаиваем кольцевую клемму D6 мм (прицепим на массу), а на конец контакта № 2 (розовый, +12 после зажигания) «маму» 6,3 мм (пойдет в блок предов к преду 9). Изолируем.

Конец контакта В (желтый)  и 1 зачищаем. Потом припаяемся после протаскивания проводов через двери и торпеду.

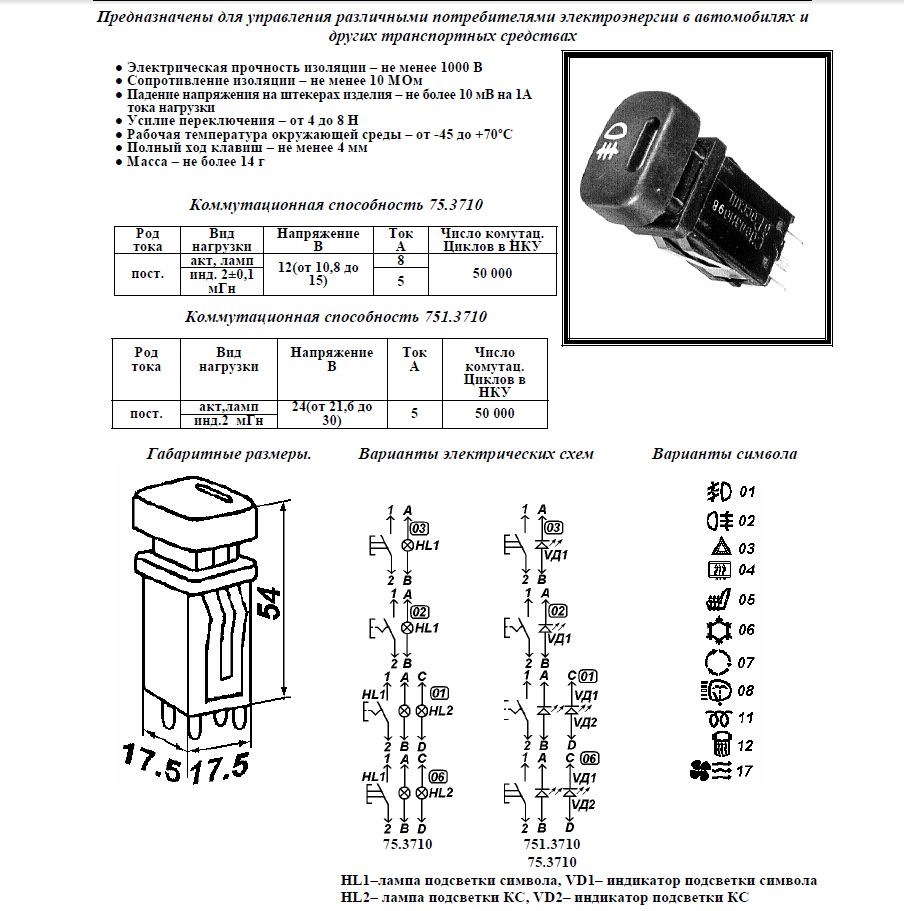

(см фото 3)



Теперь всю эту конструкцию я собрал на столе и проверил работу кнопки и нагревательных элементов в течении 1 часа. Скажу, что при полном нагреве пальцы не терпят температуру зеркал.

Общий ток потребления 2-х зеркал и 14 V составил: при пуске 3,84 А, и в конце прогрева 3,68 А.

Кнопка не сгорела, а значит все работает и будет работать !



Теперь всю эту конструкцию я собрал на столе и проверил работу кнопки и нагревательных элементов в течении 1 часа. Скажу, что при полном нагреве пальцы не терпят температуру зеркал.

Общий ток потребления 2-х зеркал и 14 V составил: при пуске 3,84 А, и в конце прогрева 3,68 А.

Кнопка не сгорела, а значит все работает и будет работать !

См фото 4



Установка:

Снимаем зеркала и меняем нагревательные элементы, ставя свои и протягиваем провода в салон. Тут у каждого наверное свои фишки описывать не буду.

Оба провода от зеркал тянем и прокладываем под торпедой до блока предохранителей.

На минусовые концы протянутого провода, припаиваем кольцевые клеммы D6 мм (масса) и крепим на болт над динамиком нижним левым.

Протянутые плюсовые провода - спаиваем с концом колодки № 1.

Конец колодки № 2 (розовый у меня)  вставляем в верхнего «папу» преда № 9 верхнего блока предохранителей.

Вытаскиваем заглушку над регулятором корректора. Снизу заводим колодку кнопки.

Теперь накидываем на массу (А-провод) на болт над нижним левым динамиком.

Припаиваем контакт В колодки (желтый провод т.е + подсветки светодиода кнопки при включении габаритов) к зеленому проводу регулятора корректора (это +подсветки панели). Чтоб снять регулятор корректора снимаем крышку блока предохранителей, откручиваем два самореза под головку на 8 над крышкой предов и немного отводя часть торпеды в сторону сиденья водителя, нажимая на вертикально расположенные фиксаторы выводим, подковыривая, его наружу торпеды плоской отверткой.

Все.



Кнопка АВАР:

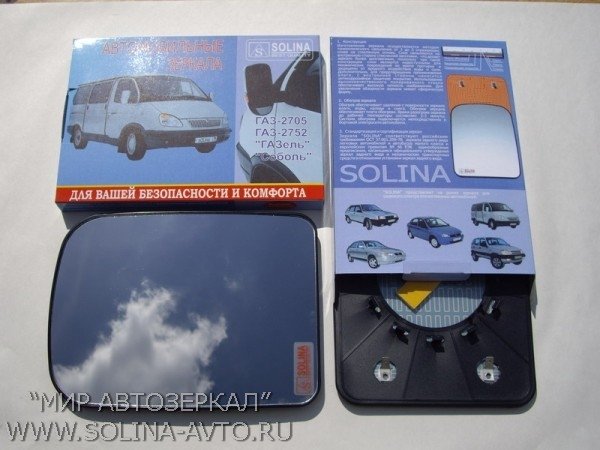

фото 5.






Изменено пользователем aland
  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
aland






Теперь наращиваем каждый провод колодки до общей их длины около 30 см,

из остатков отрезанного провода ПУГНП наращиваем провода колодки.

(что-то форум править не дает)ю

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Toyota007

aland, Вообще в заводской комплектации завод ставит на зеркала реле.И кнопка управления,ты её разбирал?там в этой кнопке контакты с головы (х...) волос.Не будет эта кнопка без реле долго жить.Тем более тащить на себе два зеркала одновременно.

Не рассказал как снимал сам зеркальный элемент!!!Я когда свой менял,не разбив старого у меня так и не получилось отделить его из корпуса,как только не старался его от щелкнуть от центрального круга.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Slavyan






Не рассказал как снимал сам зеркальный элемент!!!Я когда свой менял,не разбив старого у меня так и не получилось отделить его из корпуса,как только не старался его от щелкнуть от центрального круга.



У меня отщёлкивались. На обоих зеркалах менял. Ковырял отвёрточкой долго и при этом постоянно матерился)))

Одевал новые так же долго с матом, предварительно  вэдэшкой смазав защёлки. Надавливать боялся, был уже опыт замены зеркала на Т4, там после защёлкивания поехал в зеркальный цех)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Валерий(69)






Я когда свой менял,не разбив старого у меня так и не получилось отделить его из корпуса,как только не старался его от щелкнуть от центрального круга.
Это у тебя терпение подвело, только с помощью терпения и аккуратности можно вынуть зеркальный элемент.  Сперва я купил зеркала, а потом зеркальные элементы с подогревом. Меняя я проклял всё, прежде всего жлоба в себе, ведь зеркала с подогревом стояли немногим дороже этих. Но все-таки сделал подогрев и даже сигнальную лампу на приборной панели указывающую на включенный подогрев.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Toyota007

Валерий(69), родное зеркало,перегорела спираль обогрева,новое стекло с обогревом купил у нас на рынке за 150р.по этому сильно было не жалко когда лопнуло стекло,зачем мне оно без подогрева.Так,что смысл терпения не понятен,у меня была задача не сломать все остальное,я её выполнил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
aland

завод ставит на зеркала реле.



ну это известно.





,ты её разбирал?



нет. только посмотрел на характеристики кнопки.





Не будет эта кнопка без реле долго жить.



тут в теме было пару сообщений что уже довольно долго работает без реле.





сам зеркальный элемент!



тут же в теме есть описания. какой смысл еще раз писать ?  ;)

раз

два

три

посмотрел, почитал и снял не сломав защелки.





Одевал новые так же долго с матом, предварительно  вэдэшкой смазав защёлки. Надавливать боялся

одевал тоже смазав (побрызгав ВД) по кругу. Но давить не боялся т.к. ставил ранее 6 зеркал на таких же защелках на Калине. Давил в центр зеркала раскрытой кистью руки. Одно-два нажатия и все защелкнулись.



Больший усилий стоило открутить нижний болт левого зеркала от алюминиевого проставыша на двери - он закис. Помогла тормозуха и ударно-поворотная отвертка с крупной битой.

Изменено пользователем aland

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Igory@n

ребят подскажите без разницы куда какой провод тыкать на обогрев ? или там плюс и минус ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Vovok

Блин,без подогрева кататься не айс. Все эти примочки,облегчают жизнь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
ВадимВ






ребят подскажите без разницы куда какой провод тыкать на обогрев ?
если ты имеешь ввиду контакты нагревательного элемента, то без разницы

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Igory@n

если ты имеешь ввиду контакты нагревательного элемента, то без разницы

да я про них...спасибо...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Аlexei

Всем доброго время суток. Я из Актюбинска ( Казахстан). Приобрел Зеркала с регулировкой и подогревом. Не могу найти ни где распиновку. Сегодня пробовал методом тыка, нашел подогрев поворотник и т.д. Пробую подключать ни как. Помогите если кто сталкивался. Мне бы схему кто куда и зачем.Заранее благодарствую. По русски говоря распиновку.



Изменено пользователем Аlexei

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Валерий(69)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Аlexei

Благодарю. Буд разбираться



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
