Газон с КПП zf

[Фарит 12]

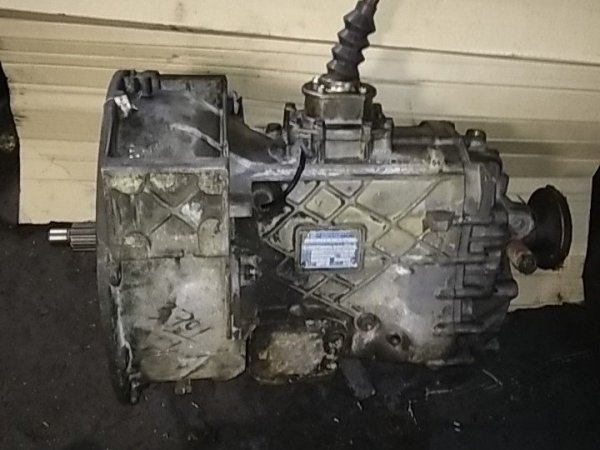

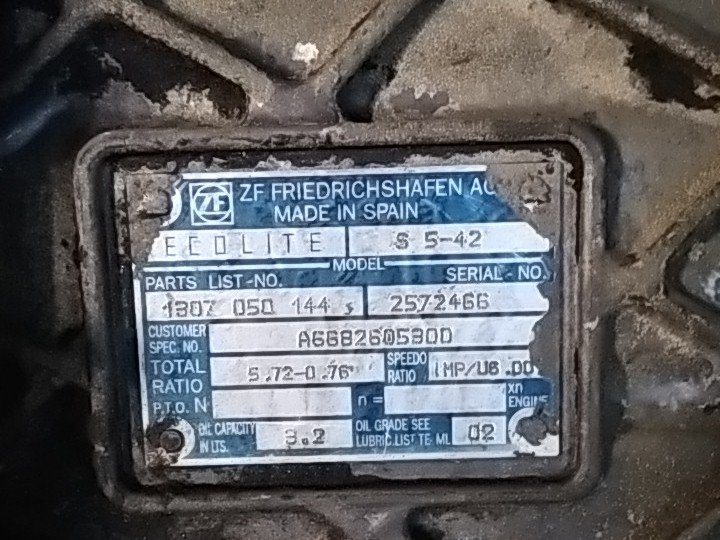

Установили на Газоны КПП zf s5 42 с кочергой. Получилось очень неплохо.Радуют динамика и расход. Появилось желание установить с джойстиком. Кто-нибудь установил уже?

[Алексей Ф. 8 911]

А подробности? Что переделывали, сколько денег потратили ? Родная КПП полное Г((

[Таракан 338]

13 минут назад, Алексей Ф. сказал:

А подробности? Что переделывали, сколько денег потратили ? Родная КПП полное Г((

Я вчера тему создавал об унификации КПП, кто то из недалёких модеров ёе снес, видимо посчитав не важной. Там есть ответы на некоторые вопросы.

https://пятаяпередача.рф/articles/ynifikacija-korobok-peredach-k-gryzovym-avtomobiljam

Изменено 29 ноября, 2020 пользователем Таракан

[Фарит 12]

КПП от МАН 8.163.диаметр кожуха сцепления и отверстия идентичны. Поменяли первичный вал на другой более длинный. Переходник к выжимному заказали токарю. Кронштейны проеварили к пластинам мановским. Подушки свои остались. Удлинили и отбалансировали кардан. Обошлось 75 рублей. Свою коробку продали за 35.

Есть еще коробка. Хотим сделать под джойстик

[L2140 1 611]

3 часа назад, Фарит сказал:

Поменяли первичный вал на другой более длинный

 номер детали

[газель2005 2 616]

@Алексей Ф. Данная кпп устанавливается на пазики с ямз газоновским и камнем 3.8 .Ценник на б/у от 40 до 60 тысяч.

Передаточные числа

1-5,72;

2-2,94;

3-1,61;

IV-1,00;

V-0,76;

З.Х.-5,24

Изменено 29 ноября, 2020 пользователем газель2005

[Алексей Ф. 8 911]

@газель2005  если с ЯМЗ работает в паре, значит только кардан переделать и все на ГАЗоне с ЯМЗ ? Или она там без кочерги ?

[Фарит 12]

Удлиненить кардан, приделать кочергу, проставку под выжимной, немного переделать родные кронштейны и в путь

6 часов назад, L2140 сказал:

 номер детали

Номер не скажу, кажется от дафа или рено

[газель2005 2 616]

@Алексей Ф. Данное шасси выпускается на газе.Наверное видел шасси без кабины. По этому все крепления и кронштейны есть заводские.Кочерги к сожалению там нет . Можно на тросиках как на газоне 10т сделать.  Кпп идет и на зубрята,4308, паз с моторами ямз и камминз.

Изменено 30 ноября, 2020 пользователем газель2005

[Фарит 12]

Пока не могу найти механизм на тросиках , джойстик

[Фарит 12]

Везде труба сбоку

8 часов назад, газель2005 сказал:

@Алексей Ф. Данная кпп устанавливается на пазики с ямз газоновским и камнем 3.8 .Ценник на б/у от 40 до 60 тысяч.

Передаточные числа

1-5,72;

2-2,94;

3-1,61;

IV-1,00;

V-0,76;

З.Х.-5,24



Такие передаточные хорошо подошли. Раньше еле ползли, мешали всем. Сейчас весело едет

[газель2005 2 616]

@Фарит Ценник не гуманный, что бы сделать тросиковый привод.В районе 50-70тысяч.

[Алексей Ф. 8 911]

Почему с завода не ставят такую КПП на обычные ГАЗоны ?

[газель2005 2 616]

@Алексей Ф. Потому,что газовское чудо кому-то надо тоже впихивать,а среди автобусов все же конкуренция.На этот двигатель есть еще и акпп.

2 часа назад, Фарит сказал:

Раньше еле ползли, мешали всем. Сейчас весело едет

Лучше поменять г/п на 4.556 вместо 3.9.На пятой при 2000оборотах будет 90км/ч.При том тяговитость увеличится на более низких передачах и разгон.

[Фарит 12]

1600 об. 80 едет

[газель2005 2 616]

Хотя нормально.Пик крутящего у двигателя 1400-2000об.

Параметры колеса
ширина:
профиль:
диаметр диска:

скорость / обороты	конфигурация КПП #1						конфигурация КПП #2
	главная пара						главная пара
	I	II	III	IV	V	VI	I	II	III	IV	V	VI
0	0	0	0	0	0	0	0	0	0	0	0	0
500	3	5.1	8.4	13.8	19.9	0	3.5	6.8	12.4	19.9	26.2	0
1000	6.1	10.1	16.8	27.6	39.8	0	7	13.5	24.7	39.8	52.4	0
1500	9.1	15.2	25.1	41.4	59.7	0	10.4	20.3	37.1	59.7	78.6	0
2000	12.2	20.2	33.5	55.2	79.6	0	13.9	27.1	49.5	79.6	104.8	0
2500	15.2	25.3	41.9	69	99.5	0	17.4	33.9	61.8	99.5	130.9	0
3000	18.2	30.4	50.3	82.8	119.4	0	20.9	40.6	74.2	119.4	157.1	0
3500	21.3	35.4	58.6	96.6	139.3	0	24.4	47.4	86.5	139.3	183.3	0
4000	24.3	40.5	67	110.4	159.2	0	27.8	54.2	98.9	159.2	209.5	0
4500	27.3	45.5	75.4	124.2	179.1	0	31.3	60.9	111.3	179.1	235.7	0
5000	30.4	50.6	83.8	138	199	0	34.8	67.7	123.6	199	261.9	0
5500	33.4	55.7	92.1	151.8	218.9	0	38.3	74.5	136	218.9	288.1	0
6000	36.5	60.7	100.5	165.6	238.8	0	41.8	81.2	148.4	238.8	314.3	0
6500	39.5	65.8	108.9	179.4	258.8	0	45.2	88	160.7	258.8	340.5	0
7000	42.5	70.9	117.3	193.2	278.7	0	48.7	94.8	173.1	278.7	366.7	0
7500	45.6	75.9	125.7	207	298.6	0	52.2	101.6	185.4	298.6	392.8	0
8000	48.6	81	134	220.9	318.5	0	55.7	108.3	197.8	318.5	419	0
8500	51.7	86	142.4	234.7	338.4	0	59.2	115.1	210.2	338.4	445.2	0

[L2140 1 611]

5 часов назад, газель2005 сказал:

Данное шасси выпускается на газе

а я вот думаю что шассии Vector Next только выпускается на газе. Остальные ПАЗы (в тч шасси Vector не некст ) это Павловский самопал. Там и мосты и электричество другое при беглом осмотре.  Только двигатель  534-ый их роднит.

[Фарит 12]

2 часа назад, Алексей Ф. сказал:

Почему с завода не ставят такую КПП на обычные ГАЗоны ?

Думают о себестоимости и прибыли. А что ездить нельзя по барабану

[газель2005 2 616]

@L2140 У вектора простого нет шасси,у  него кузов несущий идет.

 По связке ямз534 всех модификаций до 190сил с мкпп идет соединение SAE 3. То есть любую мкпп можно поставить которая сделана по данному общемировому стандарту унификации.



[Фарит 12]

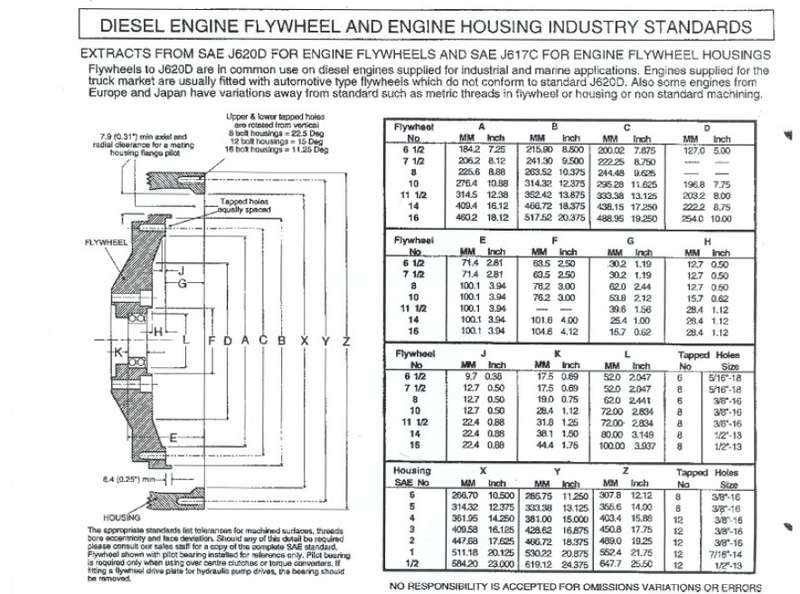

Есть такая таблица

[газель2005 2 616]



@Фарит Наверно этот вал первичный? Вал первичный КПП ZF ПАЗ DAF  z=27/10, L-238 мм Артикул 1623191

Изменено 30 ноября, 2020 пользователем газель2005

[Фарит 12]

Да 27 зубов. Даф или рено

На Мане на 30мм короче

[L2140 1 611]

4 часа назад, газель2005 сказал:

 По связке ямз534 всех модификаций до 190сил с мкпп идет соединение SAE 3.

В руководстве ЯМЗшном написано что картеры сцепления и маховики под МКПП могут быть SAE2,SAE3 . Под АКПП SAE1, SAE2.

Но это всё на болтах, перекомплектация возможна,естественно

[Фарит 12]

Ещё забыл указать, что датчик скорости от газона подходит для zf. Только надо тарировать спидометр и тахограф.

[Фарит 12]

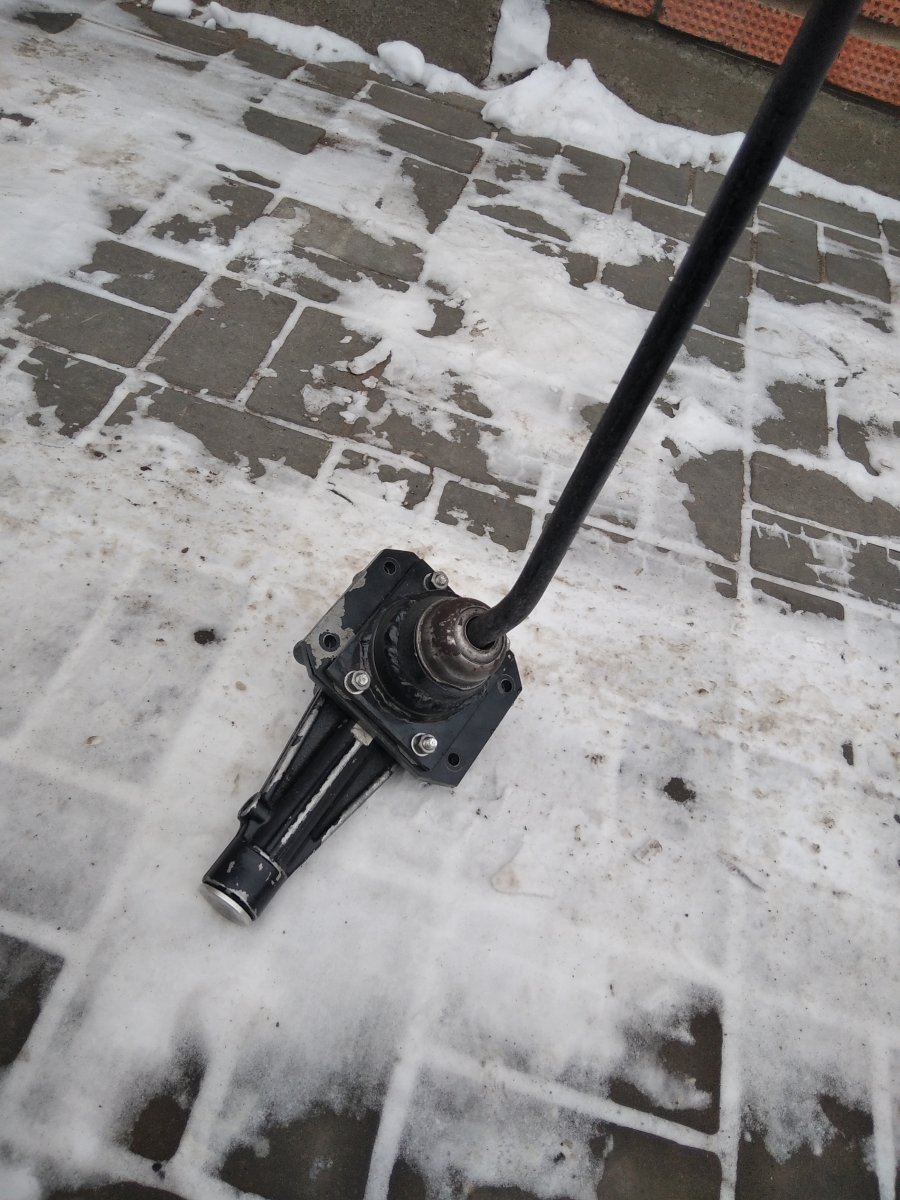

Выкладываю фото как переделываем кулису. Делается на коленях. Зато дешево и сердито
