    Капот газели - снятие, регулировка и установка

    Капот автомобиля ГАЗель Некст состоит двух панелей из наружной и внутренней, которые зафланцованны по контуру и склеены. К внутренней части панели приварены усилители для надежного крепления замка и петель. Капот крепится к кабине с помощью двух петель расположенных в его задней части. На капоте устанавливается термошумоизоляция с помощью пластиковых пистонов. Спереди на кромке капота устанавливаются два резиновых буфера.



    Для снятия капота достаточно отвернуть все четыре болта крепления капота к петлям.

    При установке капота на автомобиль зазор должен быть между 4,5-6,5 мм левой и правой кромками капота и крыльями, допускается небольшое отклонение зазора до 1,5 мм. Выступание или западание кромок капота относительно поверхностей крыльев должна быть не более 2 мм. Для регулировки капота по зазорам необходимо ослабить немного болты крепления петель к надставке щитка передка, для вертикальной регулировки – болты крепления петель к капоту. После завершения регулировки капота затянуть болты крепления. Усилие затяжки болтов крепления к петлям и петель к надставке щитка передка должно быть – 12-18 Н·м (1,2-1,8 кгс·м).



    Конструкция замка капота.

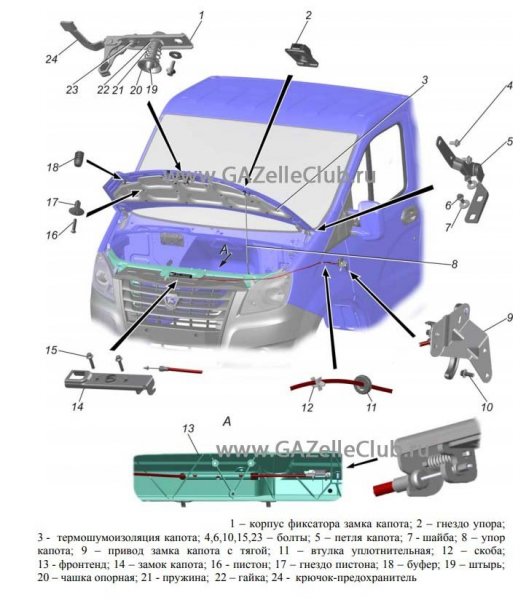

    В закрытом положении капот удерживает замок (смотрим рисунок ниже) штыревого типа.

    Открыть замок капота можно при помощи дистанционного привода, который находится с лева под панелью приборов, ручку открытия капота нужно потянуть на себя, в результате чего планка замка переместиться до упора и освободит штырь - капот сам приподнимется на 15-20 мм. После открытия замка ручка его привода возвращается в обратное положение с помощью пружины привода.

    Далее нужно приподнять переднюю часть капота и нажать на выступ крючка вверх, выведя его из гнезда в корпусе замка, и можно открыть капот. При этом крючок должен вернуться обратно под действием пружины.



    При закрытии капота штырь входит в зазор между опорной пластиной и щеколдой и отжимает щеколду. Штырь проходит выступом под щеколду, которая под действием пружины возвращается в исходное положение и удерживает штырь и соответственно капот в закрытом состоянии.

    Капот газели - снятие, регулировка и установка



    Фиксатор замка капота нужно устанавливать после правильной регулировки капота по зазорам. При установке капота и регулировки, штырь должен свободно входить в щеколду замка и фиксироваться в закрытом положении. При этом, когда капот закрыт под действием небольшого усилия 180-320 Н (18-32 кгс) должен иметь свободное перемещение 0,2-3,0 мм.



    Крючок-предохранитель, закрепленный на капоте и входящий в зацепление с замком, предохраняет капот от случайного открывания при движении. Зацепление крючка с замком регулируют подгибанием крючка.



    Поскольку капот может регулироваться продольно и поперечно на петлях, то для компенсации смещения штыря корпус замка также может регулироваться как продольно, так и поперечно с помощью крепежных отверстий. Для вертикальной регулировки закрытия нужно ослабить стопорную гайку штыря и отрегулировать вращением штыря. Момент усилия затяжки гайки штыря должен быть – 12-18 Н·м (1,2-1,8 кгс·м).

     Замок капота периодически рекомендуется смазать смазкой типа Литол-24


    Источник материала: Группа ГАЗ
