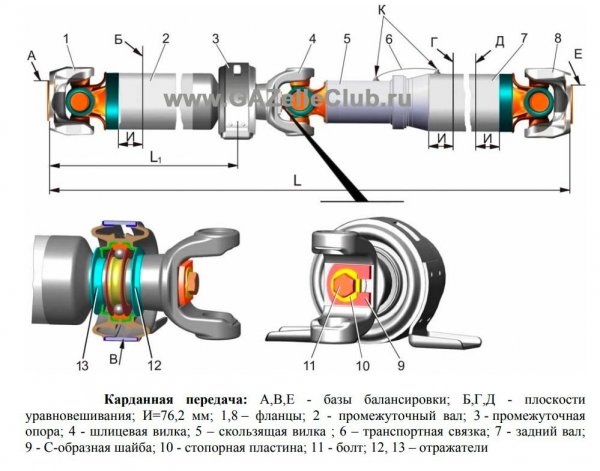

На автомобили Газель Некст устанавливается карданная передача турецкой фирмы «TIRSAN KARDAN», которая состоит из двух валов промежуточного и заднего, промежуточной опоры, так же на кардане устанавливаются шумопоглощающие вставки, с тремя карданными шарнирами.
Задний вал состоит из подвижного шлицевого соединения.
Для того, что бы сохранить нормальное взаимное положение шлицевых частей нужно, что бы крепления транспортной стяжки «К» находились с точностью ±3° друг напротив друга. Фланцы заднего и переднего шарниров крепятся четырьмя болтами с гайками к фланцам заднего моста, а также к коробке передач.
Промежуточная опора(подвесной) крепится к поперечине рамы на два болта с гайками.
Технические размеры карданной передачи автомобиля Газель Некст
VIN номер турецкого кардана |
L1, мм передняя часть |
L,мм задняя часть |
TW.97135.03.02( для авто с базой 3145мм) |
765+1,5 |
2094+3 |
TW.97135.04.02( для авто с базой 3745мм) |
1362+1,5 |
2691+3 |
Технические характеристики карданной передачи автомобиля Газель Некст
Усилие вращения шарнира (должно быть равномерным, без каких либо заеданий) . 0,6-1,5 Н м (0,06-0,15 кгс.м)
Вибрация(Биение) вала, должно быть не более 0,5 мм
Основные неисправности карданного вала и способы их устранения
Техническое обслуживание кардана
Кардан турецкой фирмы «TIRSAN KARDAN» является не обслуживаемый, но периодически необходимо проводить проверку затяжки гаек крепления карданного вала к заднему мосту, а так же гаек крепления промежуточной опоры(подвесного) к поперечине.
При этом шарниры, подшипник подвесного и скользящее шлицевое соединение не нуждаются в смазывании весь срок эксплуатации.
