    Разборка коробки передач Газель Некст

    Коробку передач разбирать необходимо в следующем порядке:

    - произвести снятие муфты сцепления с подшипником выключения с крышки подшипника первичного вала;

    - зафиксировать у вторичного вала фланец, раскернить гайку 50 и ослабить (см.рис ниже) крепление фланца у вторичного вала при этом фланец не снимать;



    состав коробки передач



    - снять выключатель 69 заднего хода вместе с прокладкой; снять плунжер 67 (L=l 5 мм);

    - выкрутить датчик скорости 51; Для удобства разборки можно установить коробку в приспособление для её  разборки и сборки (см.рис ниже) и закрепить коробку за пластину,  расположив первичным валом к верху;



    разбираем коробку передач газель некст



    - открутить болты крышки 1 (см. рис. 3.31 выше) у подшипника первичного вала и снять её;

    - с подшипника первичного вала снять кольцо 81 стопорное;

    - открутить болты 4, скрепляющие переднею и заднею части коробки пластины;

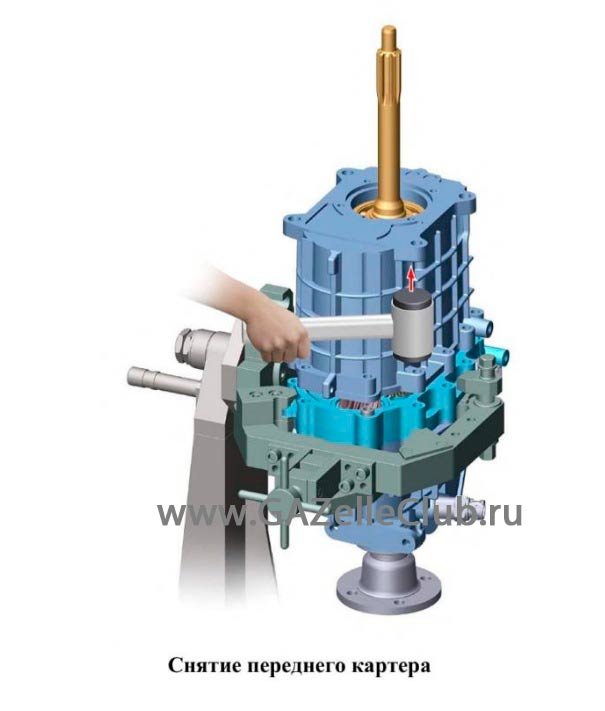

    - снять переднею часть корпуса коробки передач (см. рис ниже), придерживая пластину и заднею часть картера. При разделении частей корпуса нельзя наносить удары в торец первичного вала, это приведёт к повреждению синхронизатора;



    разборка коробки передач газель некст



    - из гнезда в передней части корпуса выбить обойму 71 (см. рис. 3.31 выше) подшипника промежуточного вала и снять кольцо 72 регулировочное;

    - выкрутить из передней части корпуса заливочную пробку и сапун;

    - выкрутить болты на которые крепятся вилки переключения передач 94;

    - выкрутить болты и вынуть корпус 43 рычага.



    Без необходимости не следует вынимать штифты в горловине корпуса рычага и в левой стенке, а также предохранители и пружины. В случае если заедают предохранители и трудно крутятся под действием пружин, то необходимо выбить заглушки, вынуть пружины и предохранители из корпуса.



    - поставить коробку в горизонтальное положение;

    - выкрутить болты крепления и отсоединить пластину 20 (см. рис. 3.31 выше) фиксаторов и прокладку;

    - снять три пальца 22, три шарика 24 и три пружины 23 фиксатора штока переключения передач;

    - снять шток включения 1 -й и 2-ой передач 82 в месте с головкой;

    - вынуть вилку с сухарями;

    - выкрутить стопорный болт и снять со штока головку выключения 1--2-й передачи;

    - вытащить шток включения 3 и 4-й передачи 90 вместе со стопорным пальцем;

    - вынуть вилку с сухарями;

    - снять стопорный палец штока 89 включения 3 и 4-й передачи;

    - выкрутить болт крепления 53 оси шестерни заднего хода с левой стороны задней части корпуса;

    - выкрутить болт и снять со штока 85 включения заднего хода и 5-й передачи головку 83, втулку блокировочную 86, а также пружину блокировочной втулки 87;

    - открутить гайку и снять фланец 48 в месте шайбой;

    - придерживая пластину 65 снять заднею часть корпуса;

    - из гнезда в задней части корпуса выбить наружную обойму подшипника 37 и вынуть кольцо 55 регулировочное. Выкрутить из задней части корпуса сливную пробку и (при снять манжету 47;

    - выкрутить болт крепления вилки переключения передачи заднего хода и пятой передачи;

    - вытащить шток включения передачи заднего хода и пятой передачи, снять вилку с сухарями;

    - снять плунжеры стопорные 88 с пластин;

    - вынуть ротор 45 с вторичного вала датчика скорости и кольцо 44;

    - установить упор для поддержания первичного вала и промежуточного в приспособлении для сборки (см.рис. ниже).



    правильная разборка коробки передач газель некст



    - коробку передач расположить в вертикальном положении когда первичный вал смотрит вниз;

    - вынуть кольцо 56 стопорное (см. рис. 3.31) подшипника промежуточного вала 57;

    - муфту синхронизатора 33 пятой передачи и передачи заднего хода установить в зацепление с венцом шестерни синхронизатора пятой передачи  при этом должно быть включена пятая передача, установить съемник на вторичный вал, закрепить лапки съемника за пазы муфты синх. пятой передачи и передачи заднего хода вторичного вала;

    - установить ещё один съемник на промежуточный вал, при этом закрепить его лапки за торец венца шестерни пятой передачи промежуточного вала;

    - поворачивая поочередно винты съемников вытащить шестерню пятой передачи с муфтой 33 синхронизатора, с кольцом 8, шайбой 36 и внутренним кольцом подшипника 37 и шестерню 58 пятой передачи с подшипником промежуточного вала 57;

    - вынуть игольчатый подшипник 35 с вторичного вала и заменить его, при сборке установить его место;

    - две распорными втулки 7 снять с вторичного вала;

    - вынуть кольцо блокировки 8 с шестерни пятой передачи, поставить метку на блокирующем кольце, чтобы установить его при сборке на место;

    - вынуть стопорное кольцо 32 вторичного вала ступицы синх пятой передачи и передачи заднего хода;

    - снять ось 60 в сборе с шестерней заднего хода;

    - снять шестерню заднего хода 59 с промежуточного вала;

    - снять ступицу и муфту 33 5-й передачи и передачи заднего хода с сухарями, пружинами со вторичного вала;

    - проверить совмещение меток на муфте включения и ступице, если они отсутствуют, нанести их, чтобы установить правильно, наместо детали при сборке;

    - со ступицы снять муфту пятой передачи и передачи заднего хода;

    - снять три сухаря синхронизатора;

    - снять две пружины синхронизатора из ступицы;

    - вынуть шестерню задней передачи с кольцом блокировки с вторичного вала;

    - вынуть кольцо блокировки с шестеренки задней передачи, нанести метку на блокирующее кольцо, чтобы установить его на прежнее место при сборке;

    - вытащить игольчатый подшипник и на нести метку, чтобы установить на прежнее место при сборке;

    - коробку нужно установить в горизонтальное положение;

    - закрепить упор (см. рис. ниже) для фиксации вторичного вала в сборочном приспособлении;



    разбираем коробку передач



    - в вертикальное положение установить коробку передач что бы первичный вал смотрел вверх;

    - снять упор (рис. 3.34), который держит первичный вал и промежуточный вал;

    - повернув в сторону промежуточный вал, вынуть первичный вал вместе с блокирующим кольцом и роликами 78 с вторичного вала;

    Произвести разборку вторичного вала, если нужно наклоняя в сторону промежуточный вал;

    - вынуть кольцо 77 ступицы третей и четвертой передачи;

    - вынуть ступицу вместе с муфтой 3-й и 4-й передачи в сборе пружинами синхронизатора и сухарями с вторичного вала;

    - проверить совмещение меток на муфте и ступице включения третей и четвертой передач и, если метки отсутствуют, их необходимо нанести, чтобы детали установить на место при сборке;

    - вынуть муфту 3-й и 4-й передач со ступицы;

    - снять три сухаря синхронизатора;

    - вынуть два синхронизатора из ступицы пружины;

    - вынуть шестерню третей передачи с кольцом блокировки, подшипником и распорными втулками;

    - вынуть кольцо блокировки с шестерни третей передачи, на нести метки на кольцо, чтобы установить на место при сборке;

    - снять подшипник и пометить его, чтобы установить его на прежнее место;

    - вытащить стопорное кольцо 11 вторичного вала;

    - вынуть две штуки упорных полукольца 12;

    - вытащить шарик 25;

    - шестерню второй передачи снять с подшипником и всеми кольцами синхронизатора, нанести метку на блокирующие кольца, чтобы правильно установить при сборке;

    - вытащить подшипник в сепараторе и нанести метку на него, чтобы правильно установить при сборке;

    - с вторичного вала снять кольцо 14 стопорное ступицы первой и второй передач;

    - с вторичного вала снять ступицу вместе муфтой включения первой и второй передач в месте с сухарями и кольцами синх. Нанести метки блокирующие кольца, чтобы правильно установить при сборке;

    - проверить совмещение меток на ступице и муфте первой и второй передач, если они отсутствуют, нанести их, чтобы правильно установить при сборке;

    - муфту включения первой и второй передач снять со ступицы;

    - вынуть три сухаря синхронизатора;

    - промежуточный вал снять в сборе с пластины коробки;

    - шестерню первой передачи с подшипником снять с вторичного вала;

    - вытащить подшипник в сепараторе и нанести метку на него, чтобы правильно установить при сборке;

    - приспособление развернуть на 180° что бы шлицевая частью вторичного вала смотрела вверх;

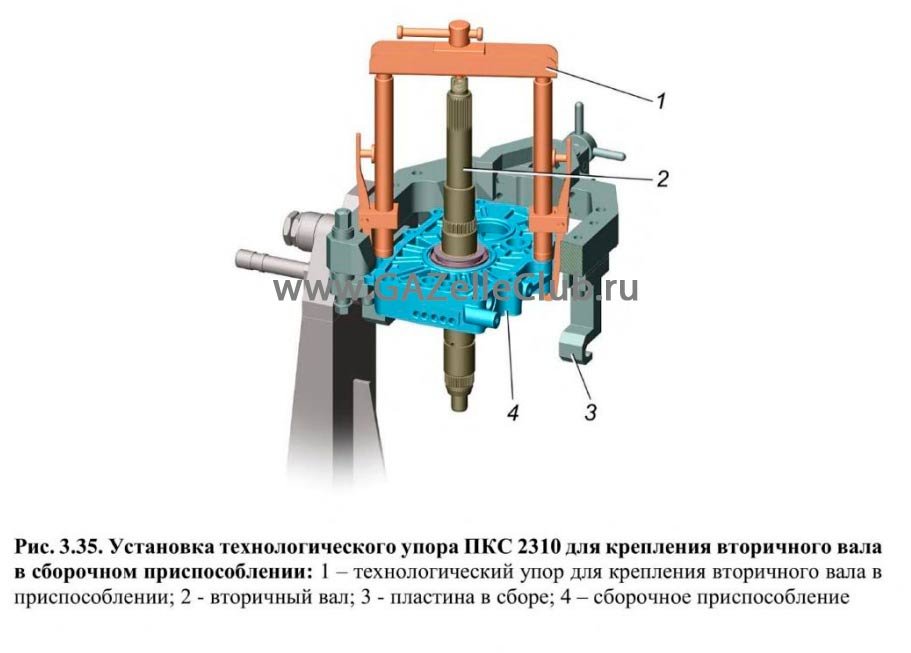

    - снять упор (см. рис. 3.35) крепления вторичного вала в приспособлении и вытащить вторичный вал вместе с подшипником из пластины;

    - вытащить пластину с подшипниками из приспособления.
