    Сборка промежуточного и вторичного вала и промежуточной оси

    Порядок сборки первичного вала

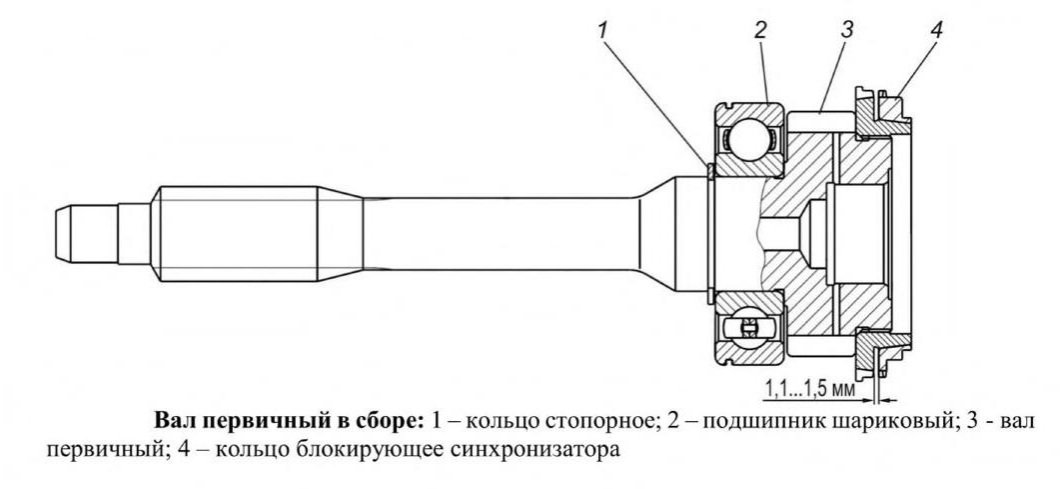

    Для правильной сборки первичного вала (см.рис. ниже) нужно:

    - впрессовать на шейку первичного вала подшипник, пока не упрется в торец;

    - произвести установку стопорного кольца на вал;

    - установить в носок первичного вала ролики в количестве 14 шт.;

    - на конус первичного вала произвести установку предварительно притертого с ним блокирующего кольца синхронизатора.



    Порядок сборки первичного вала



    Порядок сборки промежуточного вала

    Для правильной сборки промежуточного вала (см.рис. ниже) нужно:

    - впрессовать обоймы внутренние с роликами подшипников на промежуточный вал пока они не упрутся в торцы вала.

    Порядок сборки промежуточного вала



    Порядок сборки промежуточной оси шестеренки заднего хода.

    Для того что бы правильно произвести сборку оси (см.рис. ниже) промежуточной шестерни заднего хода нужно:

    - вставить смазанные Солидолом ролики в количестве 21 штуки, в отверстие у промежуточной шестеренки заднего хода;

    - произвести установку промежуточной шестеренки заднего хода в месте с роликами на ось;

    - установить втулку на ось;

    - впрессовать штифт где в входное отверстия под винт крепления оси, наружу накатанной частью. Также необходимо утопить на 2-3 мм торец штифта от поверхности втулки.



    Порядок сборки промежуточной оси шестеренки заднего хода.



    Порядок правильной сборки вторичного вала.

    Для того, что бы произвести сборку вторичного вала (см.рис. ниже) нужно:

    - произвести установку штифт 5 упорной шайбы 4 во вторичный вал;

    - установить упорную шайбу 4 на вторичный вал роликового подшипника, как показано на рисунке ниже и наблюдая, чтобы штифт, установленный в вал, правильно вошел в паз шайбы упорной;

    - в канавку вала вторичного установить кольцо стопорное 6 шайбы упорной 4;

    - впрессовать внутреннее кольцо роликового подшипника на вторичный вал до упора в шайбы 4;

    - произвести установку во вторичный вал штифт 2 шайбы 7;

    - на вторичный вал установить шайбу упорную 7 роликового подшипника, как показано на рисунке ниже наблюдая, чтобы установленный в вал штифт зашел в паз шайбы упорной;

    - в канавку вала вторичного установить второе кольцо стопорное 6.



    Порядок правильной сборки вторичного вала.



    Порядок сборки пластины с гнездами подшипников

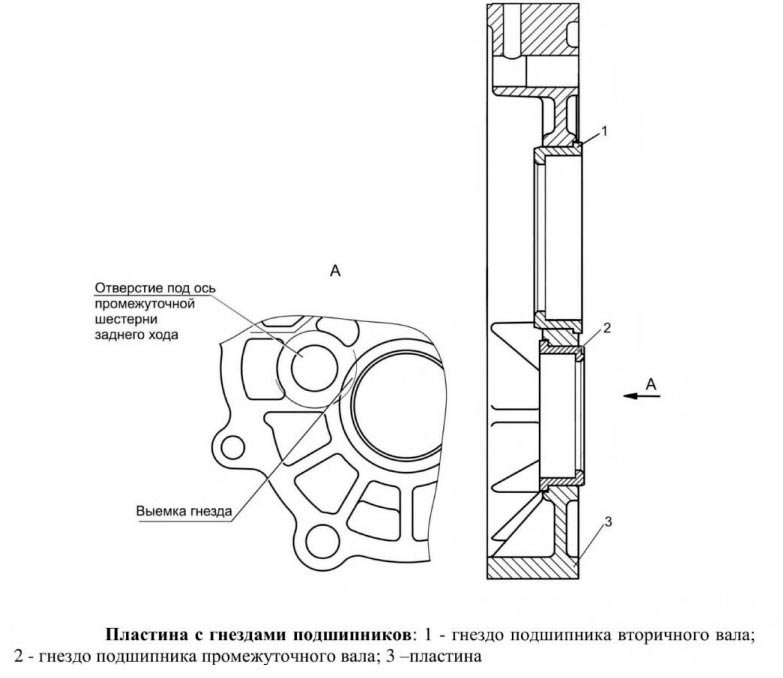

    - впрессовать до упора в пластину гнезда подшипников промежуточного и вторичного валов,  гнездо подшипника промежуточного вала необходимо установить лыской в сторону отверстия под ось промежуточной шестеренки заднего хода смотрим рисунок ниже.



    Порядок сборки пластины с гнездами подшипников




    Источник материала: Группа ГАЗ
