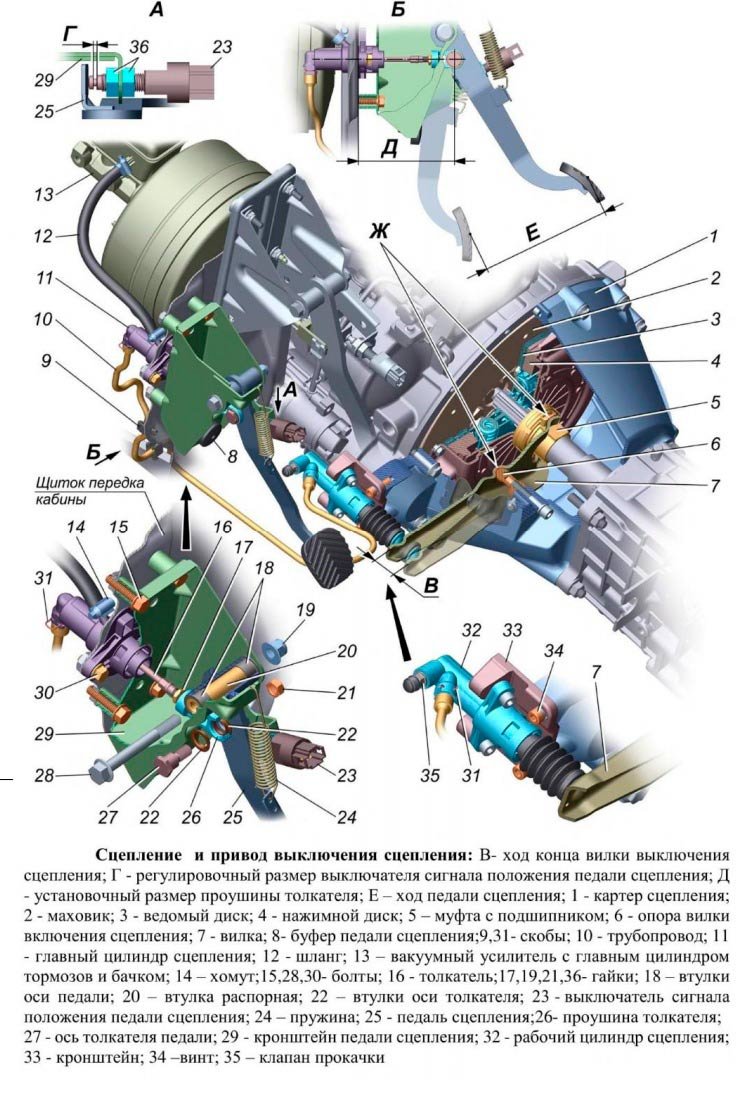

Замена (установка, снятие) сцепления на Газели

При разборке сцепления необходимо отсоединить трубопроводы, при этом  в отверстия необходимо установить заглушки, что бы избежать попадания грязи. При сборке заглушки снимаются перед тем как присоединять трубопроводы.

Снятие сцепления производится в следующей последовательности:

- отключить и отсоединить колодки проводов заднего хода и датчика скорости;

- отсоединить от картера сцепления рабочий цилиндр вместе с кронштейном, не отсоединяя цилиндр от трубопровода приподнять его вверх и зафиксировать в этом положении;

- открутить болт который крепит рамку чехла вилки сцепления и снять вилку;

- отсоединить и снять кардан;

-  на задний картер коробки поставить заглушку, что бы масло из коробки не выливалось;

- вынуть рычаг переключения передать и снять коробку вместе с муфтой выключения сцепления;

-  от картера сцепления отсоединить кронштейн выпуска газов.

-  снять сам картер сцепления;

- отсоединить нажимной и ведомый диски и снять их.

Для установки сцепления на газель необходимо:

ВНИМАНИЕ

Сторона ведомого диска с надписью «GEARBOX - SIDE» при установке должна смотреть к нажимному диску.

Произвести установку ведомого и нажимного дисков, для этого нужно частично ввернуть болты крепления с их шайбами и отцентрировать ведомый диск с помощью оправки, после произвести затяжку болты крепления, при этом нужно учитывать следующее:

- затяжка болтов крепления производится в два приема крест-накрест, начиная затяжку нужно с нижней точки. Первый раз необходимо закрутить болты до упора, второй раз уже необходимо протянуть их моментом усилия в 20-29 Н·м (2,0-2,9 кгс·м).

- произвести установку вилки, болт рамки чехла необходимо затягивать с моментом усилия в 4-8 Н·м (0,4-0,8 кгс·м). Перед тем как устанавливать на опорные поверхности вилки под муфту и сферическую опору необходимо нанести оригинальную смазку«Olista Longtime 3EP».

Далее установку сцепления необходимо выполнять в обратной последовательности снятию и учитывать следующее:

- перед тем как устанавливать коробку передач на шлиц первичного вала необходимо смазать смазкой «Olista Longtime 3EP»;

- усилие момента затяжки болтов крепления коробки должны соответствовать:

• для кронштейна крепления рабочего цилиндра к картеру усилие должно быть 14-20 Н·м (1,4-2,0 кгс·м);
• для затяжки картера сцепления к двигателю усилие должно быть 36-50 Н·м (3,6-5,0 кгс·м);

- кронштейн системы выпуска газов присоединить к картеру сцепления. Усилие момента затягивания болтов кронштейна к картеру должно быть 11-16 Н·м (1,1-1,6 кгс·м).
