Щиток приборов нового образца

[Игорь71 0]

Игорь 73,

а питание само есть на этом выводе ? А вывод 3 ХР3  - это минус на приборку.

Не понял вопроса

[Игорь 73 189]

короче. Берёте контрольку , один вывод её  на вывод 3 ХР2 ( это должен быть постоянный плюс) . Второй конец контрольки на вывод 3 ХР3 (это массы должна быть, ну или минус) => лампочка должна загореться. Ну или определите, чего приборке не хватает : плюса или минуса.

[Игорь 73 189]

Игорь71,
​Здесь я. Определилось, чего ей не хватает ? Я думаю плюса..там под крылом,которая трапецию дворников закрывает, проводка проходит. Раз при взмахе дворников  приборка оживает ,выходит в проводке что-то.

Изменено 29 февраля, 2016 пользователем Игорь 73

[Игорь71 0]

Понял я думаю что Плюха только куда он делся и откуда его взять, минус с прикуривателя брал и ничего не изменилось

[Игорь 73 189]

Игорь71,
​Плюс прямой ( можно от прикуривателя) на разъём 3 ХР2 подать.

[Игорь71 0]

Ты про фишку которая к реле и к трапеции маторчика подходит,пробовал отключать думал замкнули

[Игорь 73 189]





Ты про фишку которая к реле и к трапеции маторчика подходит,пробовал отключать думал замкнули

Там ещё , если присмотреться , жгут проходит для подкапотной проводки . Сама трапеция бывает её перетирает.

[Игорь 73 189]





Взрыв головы

Плюс кинуть ,прямой, на 3 контакт ХР2 .должны часы и одометр засветиться.

[Игорь71 0]

Точно наверное щётки когда включаю тропеция крутится и плюс не касается ,а когда возвращается замыкают.

[Игорь 73 189]





Точно наверное щётки когда включаю тропеция крутится и плюс не касается ,а когда возвращается замыкают.

Похоже на это. Говрю же " подать прямой плюс" и удостовериться.

[Игорь71 0]

Трапеция замкнула. Плюс вот почему негорит табло.Ты говоришь плюс кинь от куда с прикуривателя

[Игорь 73 189]





Ты говоришь плюс кинь от куда с прикуривателя

Можно с него,можно с предохранителей. С аварийки, ну это разбирать много.

[Игорь71 0]

Не сгорит табло))))) да кстати дворники работают плоха не тянут летом менял что посоветуешь

Все разобрано и так

[Игорь 73 189]





Не сгорит табло)))))

Не сгорит. В инструкции написано, что прямой плюс должен быть на 3 контакте разъёма ХР2,чтобы табло постоянно работали и не сбивались.
Трапецию я бошевскую давно установил. Работает тихо )).

[Игорь 73 189]

Да если подать прямой плюс и приборка заработает => я думаю что до лучших врёмён и так сойдёт. Будет теплее и время свободное, можно и в проводке покопаться.

[Игорь71 0]

У нас и так тепло а тебе брат спасибо от чистого честного сердце,газель на продажу поставил работы нет

[t-r-a-k-t-a-r 243]

Похоже на это. Говрю же " подать прямой плюс" и удостовериться.

Ты сам уверен в своем совете?Питание приборки идет на разьем ХР3-8 контакт.А у Игоря71 хотел бы спросить как и чем проверяешь наличие массы и +.И забудь ты на время про дворники,про их чудную работу можно книги писать.



Похоже на это. Говрю же " подать прямой плюс" и удостовериться.

Я думаю он даже не знает нумерацию контактов на разьеме... :(

[Игорь 73 189]

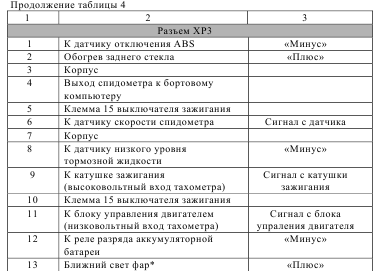

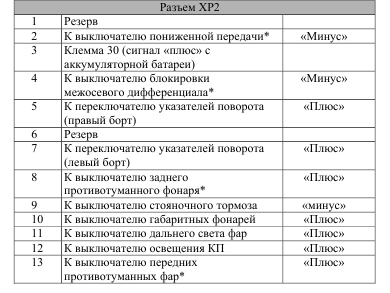

Вот.     Цоколевка выводов в штыревой колодке разъемов ХР1 - ХР4 показано
на рисунке .
    Отличием  подключения  КП 385.3801010 и  КП 385.3801010-10 от
подключения КП 382.3801 (производства ОАО «Завод «Автоприбор») и
КП AP 60.3801 (производства ОAО «RAR») является необходимость
подачи  не  отключаемого  напряжения  питания  от  аккумуляторной
батарей  на  вывод 3 разъема  ХР2 (Клемма 30)

[t-r-a-k-t-a-r 243]

А теперь сравни https://www.gazelleclub.ru/mkportal/upload/images/content/3cc2b52ece71c58c8302de0252933e37.jpg,поэтому прежде чем советовать нужно узнать,что у него стоит.



Вот.     Цоколевка выводов в штыревой колодке разъемов ХР1 - ХР4 показано
на рисунке .
    Отличием  подключения  КП 385.3801010 и  КП 385.3801010-10 от
подключения КП 382.3801 (производства ОАО «Завод «Автоприбор») и
КП AP 60.3801 (производства ОAО «RAR») является необходимость
подачи  не  отключаемого  напряжения  питания  от  аккумуляторной
батарей  на  вывод 3 разъема  ХР2 (Клемма 30)

[Игорь 73 189]





А теперь сравни http://www.gazellecl...e37.jpg,поэтому прежде чем советовать нужно узнать,что у него стоит.

​И что это за приборка ?

[t-r-a-k-t-a-r 243]

Это заводская схема(которая прилагается к руководству) для газелей 2008г с змз40524,с моей совпадает,у меня чебоксарская.Обрати внимание на цоколевку даже она разная.

[Игорь 73 189]





Обрати внимание на цоколевку даже она разная.

Да вижу, что разная цоколёвка. На рабочей газеле цельнометалл с мотором евро-3 как у меня приборка и цоколёвка совпадает. Нового образца, с двумя ЖК дисплеями.

[Игорь71 0]

У меня есть на приборки х1 х2 х3 и х4

[Игорь71 0]

Не пойму куда плюс кинуть у меня приборная доска другая буквы и цифры написал

[t-r-a-k-t-a-r 243]

Не пойму куда плюс кинуть у меня приборная доска другая буквы и цифры написал

нужен производитель приборки и номер(с обратной стороны написан)
