Установка блокировки дифференциала EATON в передний и задний мост.

Рекомендуемые сообщения

lgorka

Всем доброго времени суток!!!

В общем приобрел я два дифференциала ИАТОН и два комплекта подключения. Начал установку в передний мост. Позже буду ставить и в задний мост.

Отчет об установке:



     Сразу скажу - при вскрытии переднего моста оказалось, что у меня установлен диф старого образца.Он отличается от  EAТON геометрическими размерами. Я сразу не заметил и напрессовывал на новый диф старую шестерню (ведомую). А она тоже отличается. Старого образца на приблизительно 4мм толще нового образца - post-34371-0-88704700-1379519909_thumb.jpg. Соответственно такой комплект в  мост не входит  - post-34371-0-66220300-1379519318_thumb.jpg.

Пришлось докупать ГП нового образца.



Далее все по порядку :

1. Электрическая часть

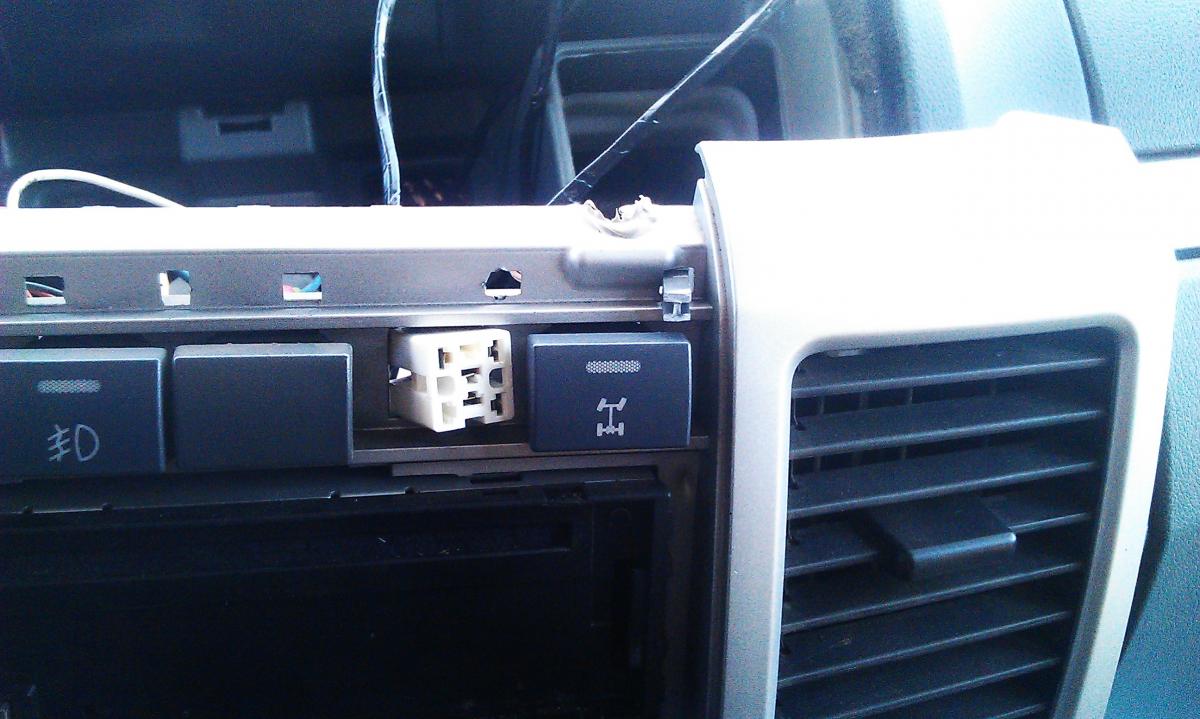

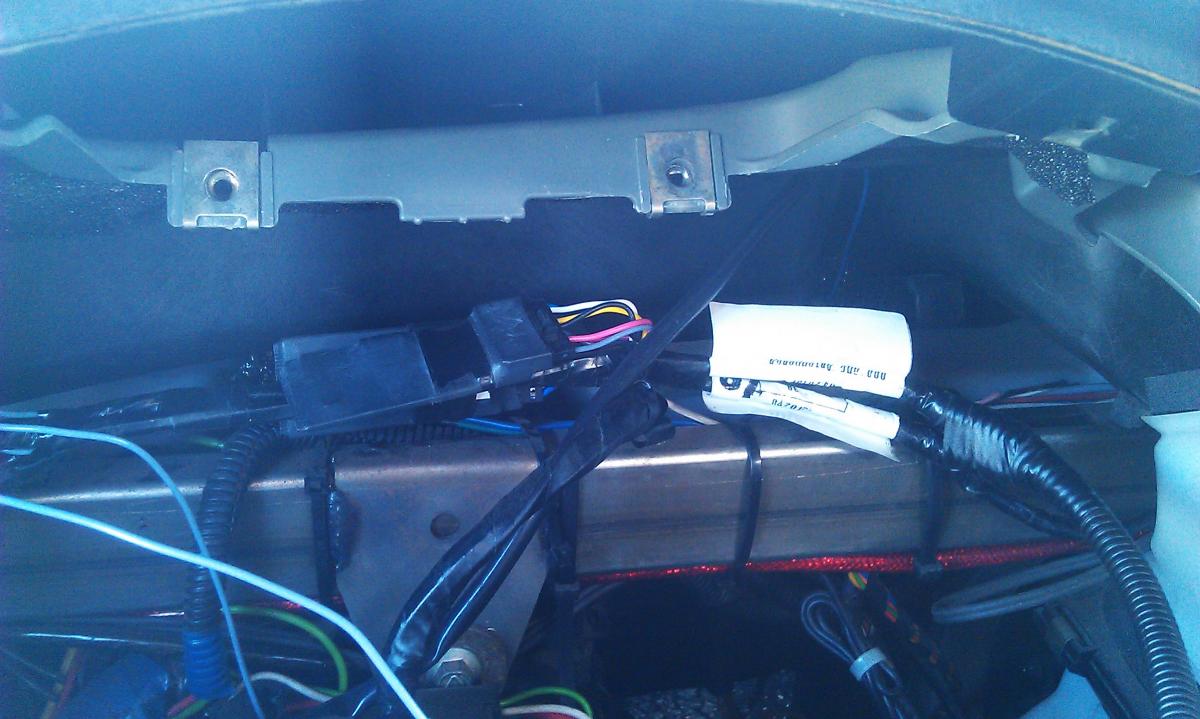

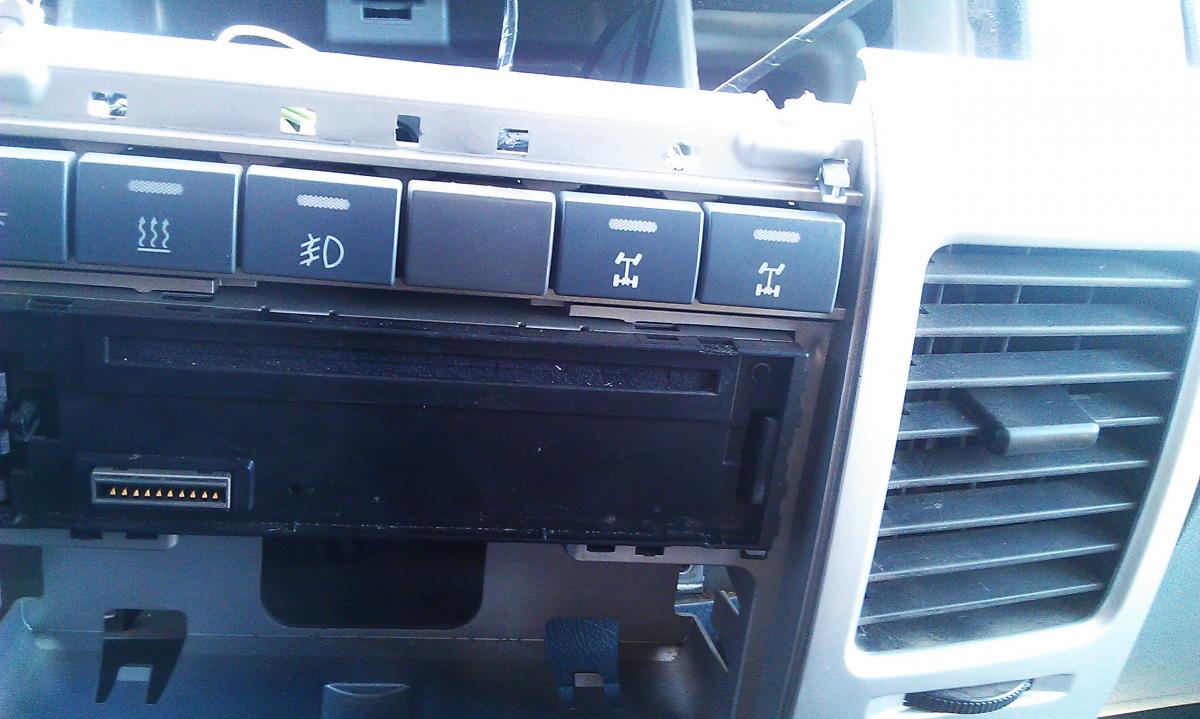

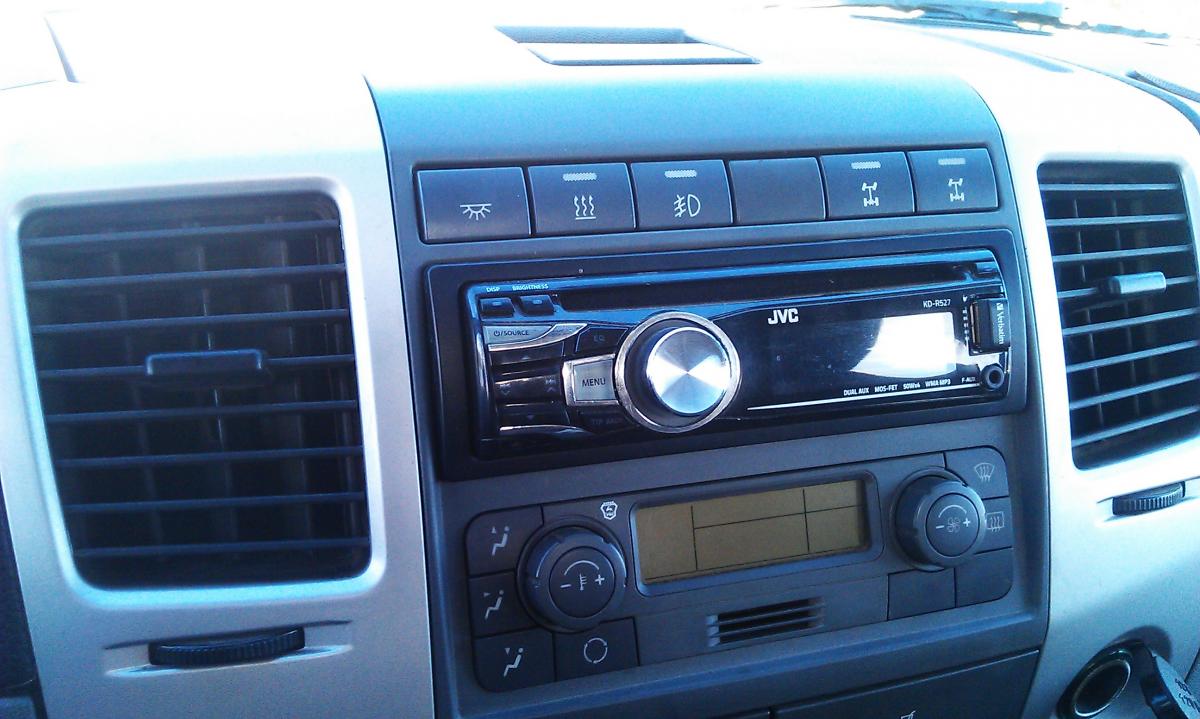

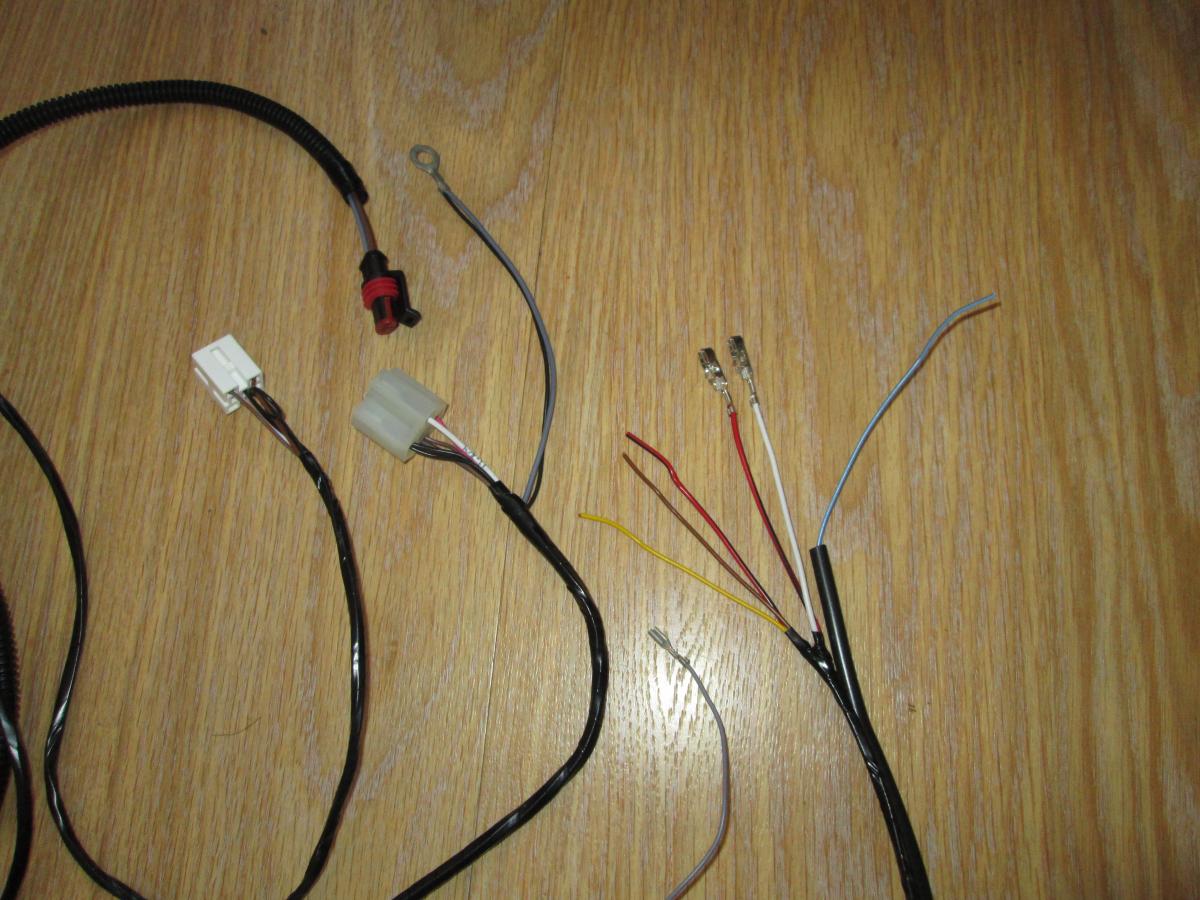

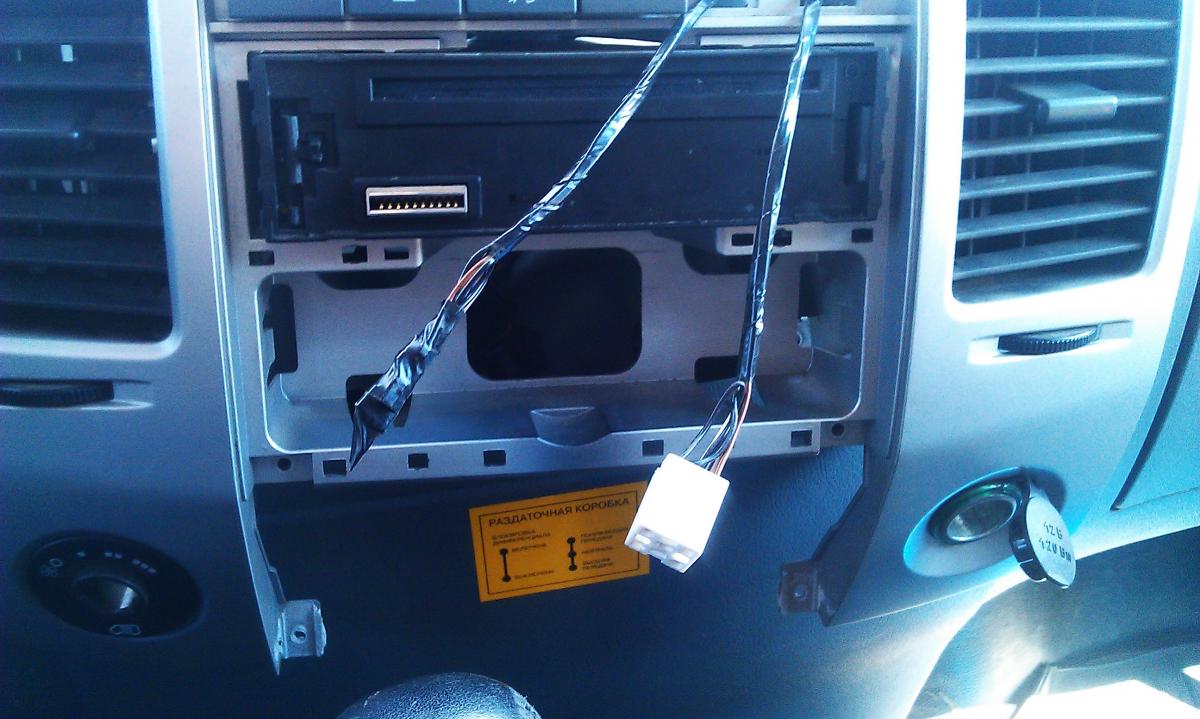

   Тут все просто - разбираем панель. Откручиваем и вытаскиваем Щиток приборов, разбираем среднюю консоль и вытаскиваем на проводах панель предохранителей. Берем жгут из комплекта подключения. Я раскидывал два жгута параллельно т.к. у меня две блокировки. Закрепляем нейлоновыми хомутами ту  часть жгута где висит плата в термоусадочной трубке.Крепим за щитком приборов - post-34371-0-19829900-1379520700_thumb.jpg. Далее протягиваем в среднюю консоль, часть жгута, заканчивающийся белыми фишками для кнопок - post-34371-0-45125500-1379521435_thumb.jpg. Я снимал фишки с проводов и скручивал их изолентой - так удобней протаскивать. Далее вставляем провода в фишки и собираем среднюю консоль - post-34371-0-91516500-1379521754_thumb.jpgpost-34371-0-77428400-1379521868_thumb.jpgpost-34371-0-71436900-1379521888_thumb.jpg

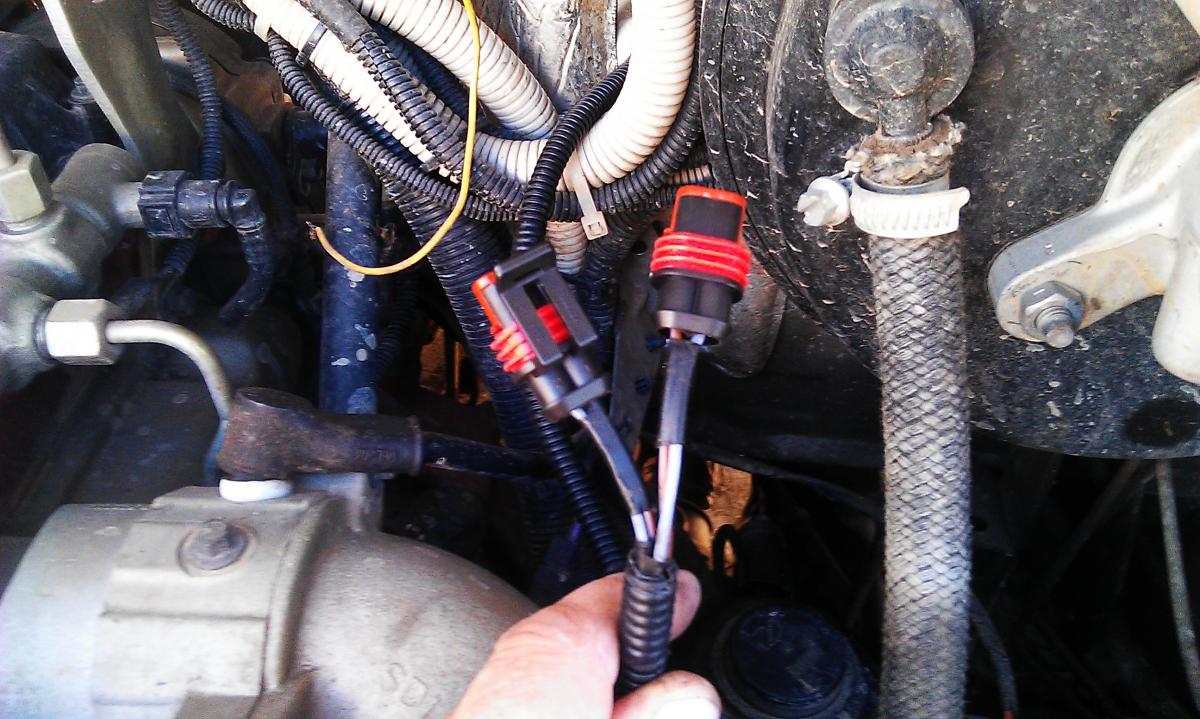

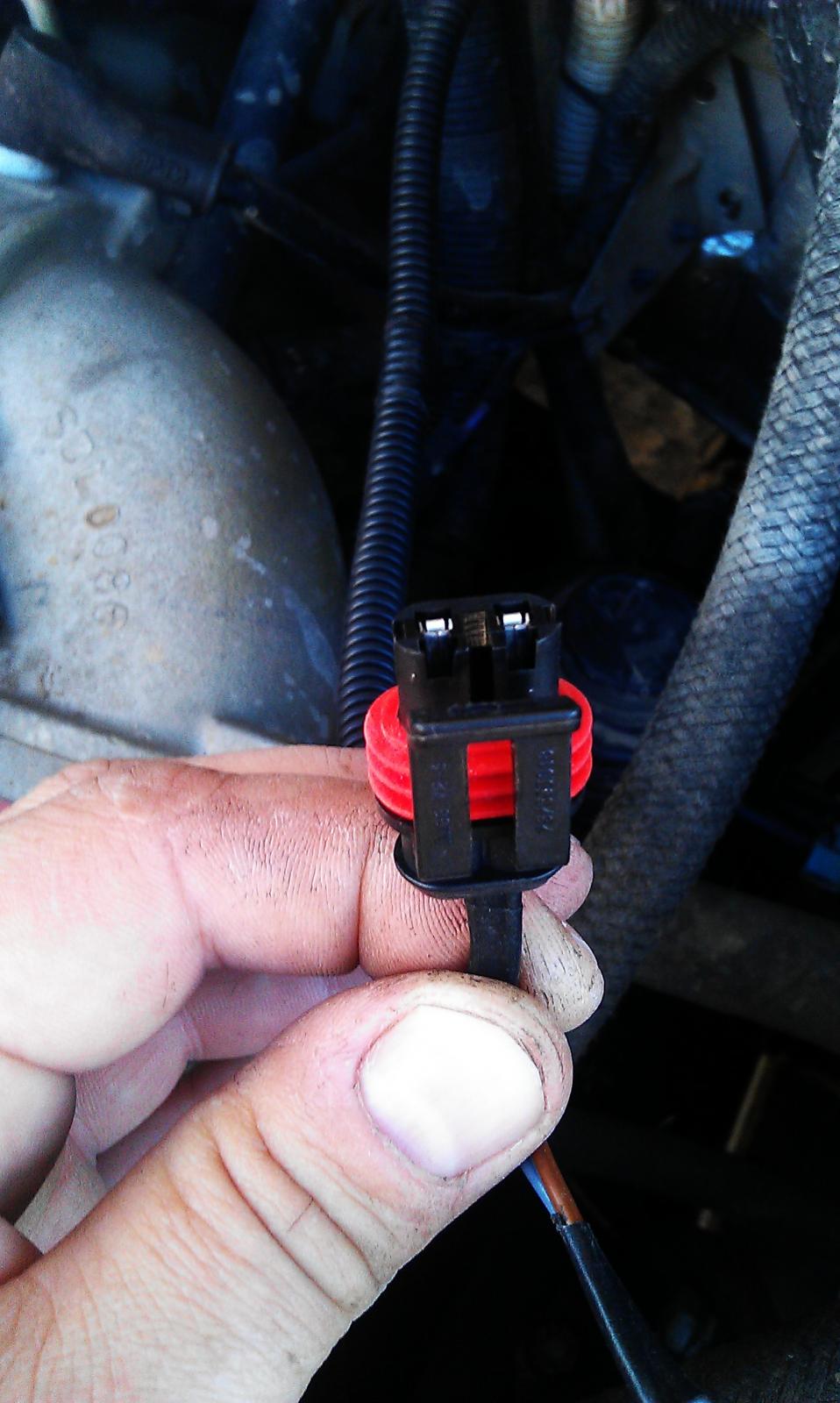

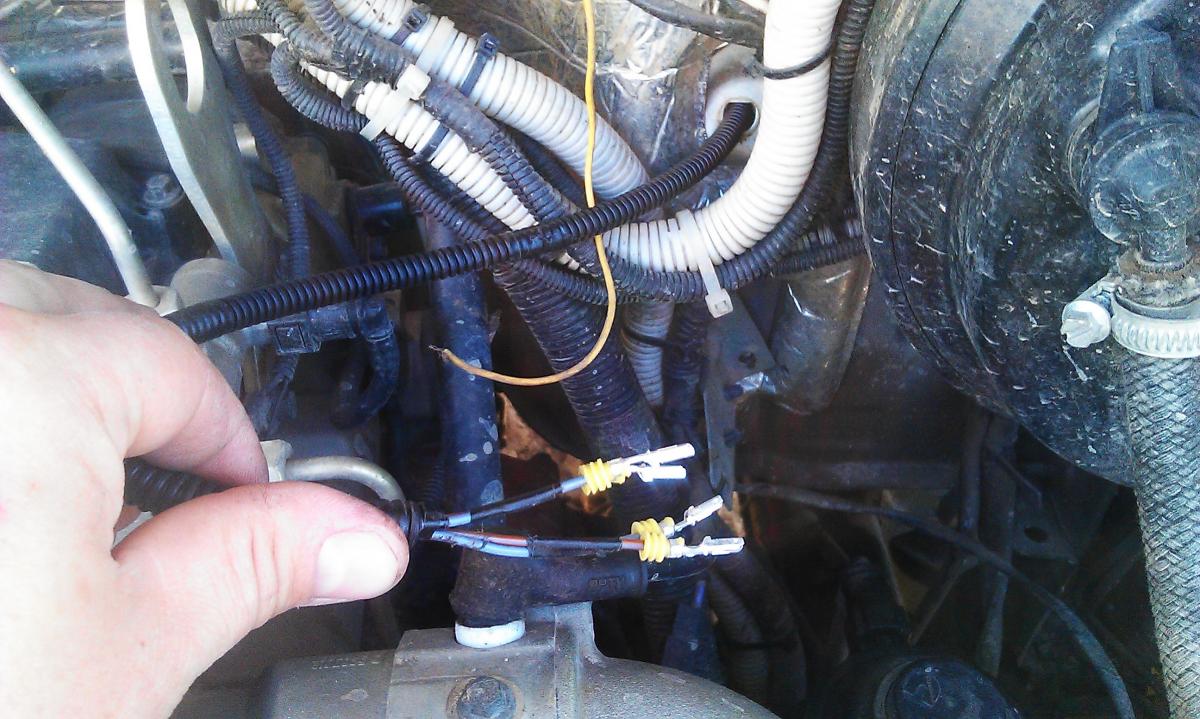

Часть жгута заканчивающийся черно-красным разъемом просовываем в отверстие над педалью газа. Предварительно сняв фишки с проводов- post-34371-0-91406200-1379522279_thumb.jpgpost-34371-0-32199400-1379522291_thumb.jpgpost-34371-0-21287500-1379522302_thumb.jpgpost-34371-0-01114900-1379522315_thumb.jpg

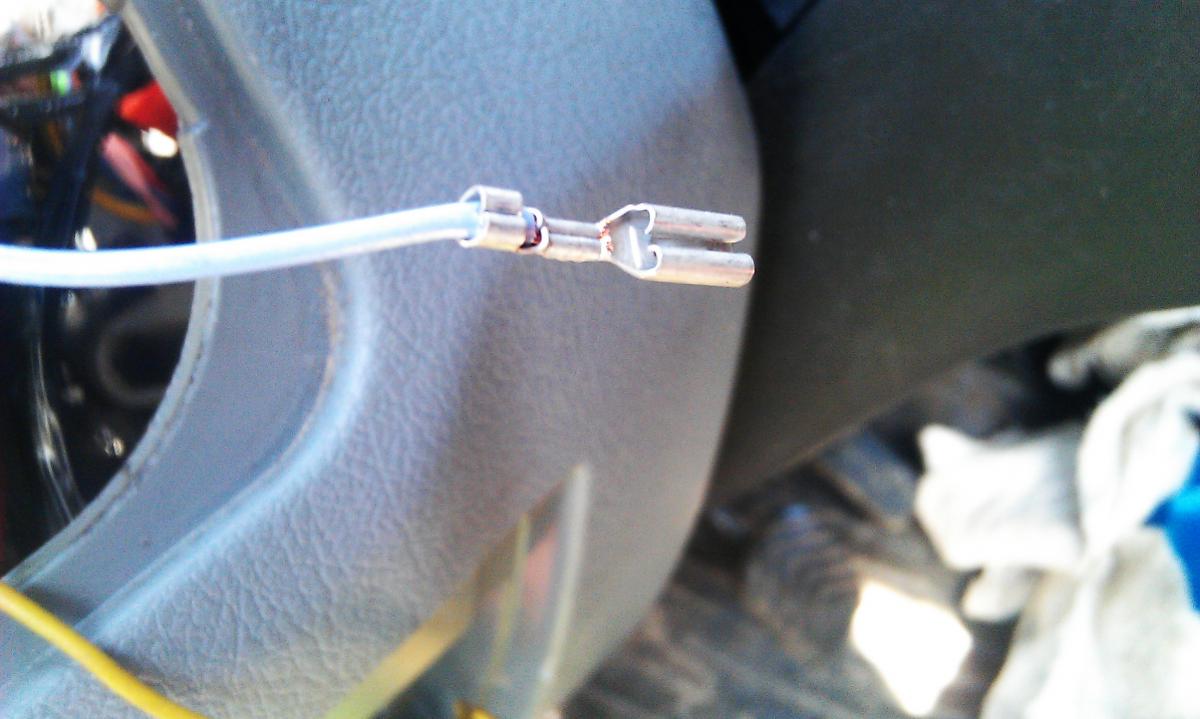

Вот этот серый проводок я не куда не подключал - post-34371-0-19561500-1379522477_thumb.jpg. Это минусовой выход на индикатор включения блокировки в щитке приборов (у меня такого в щитке нет)

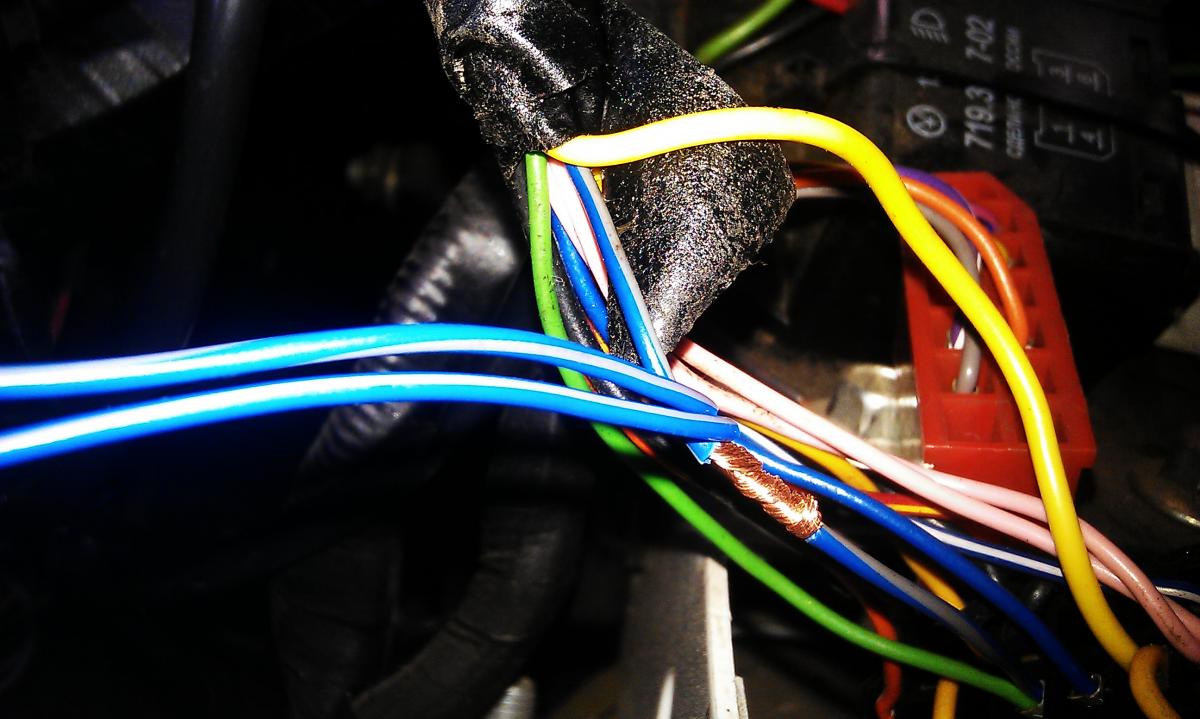

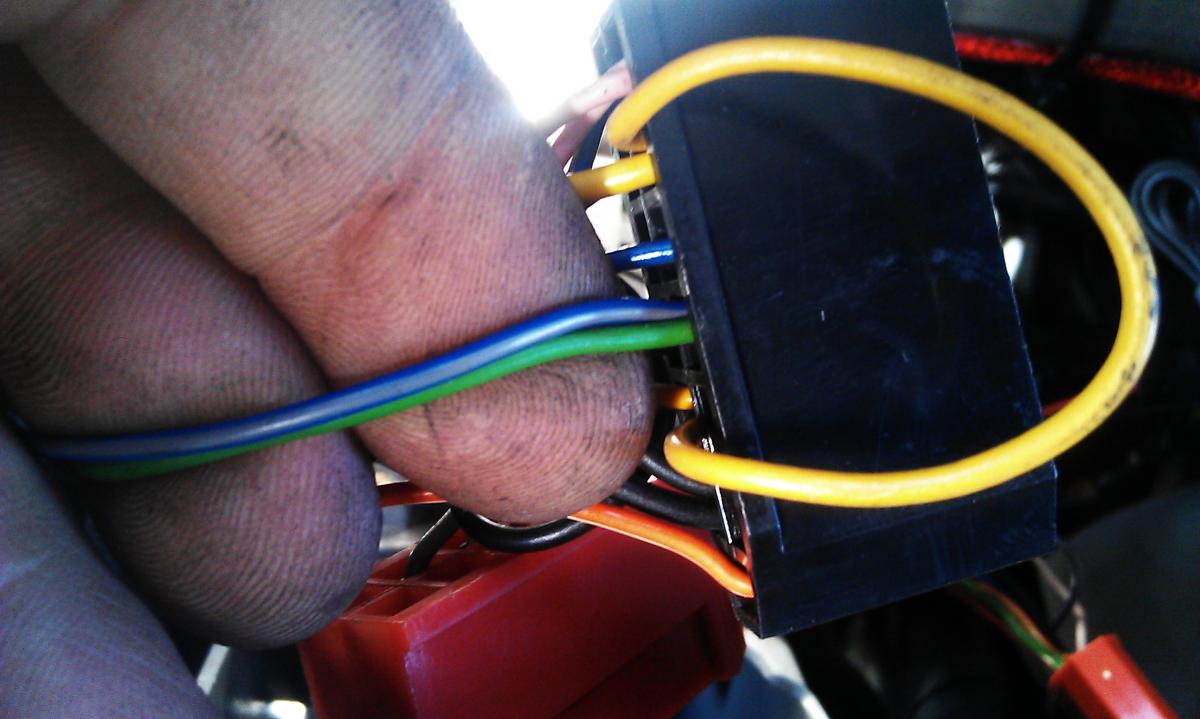

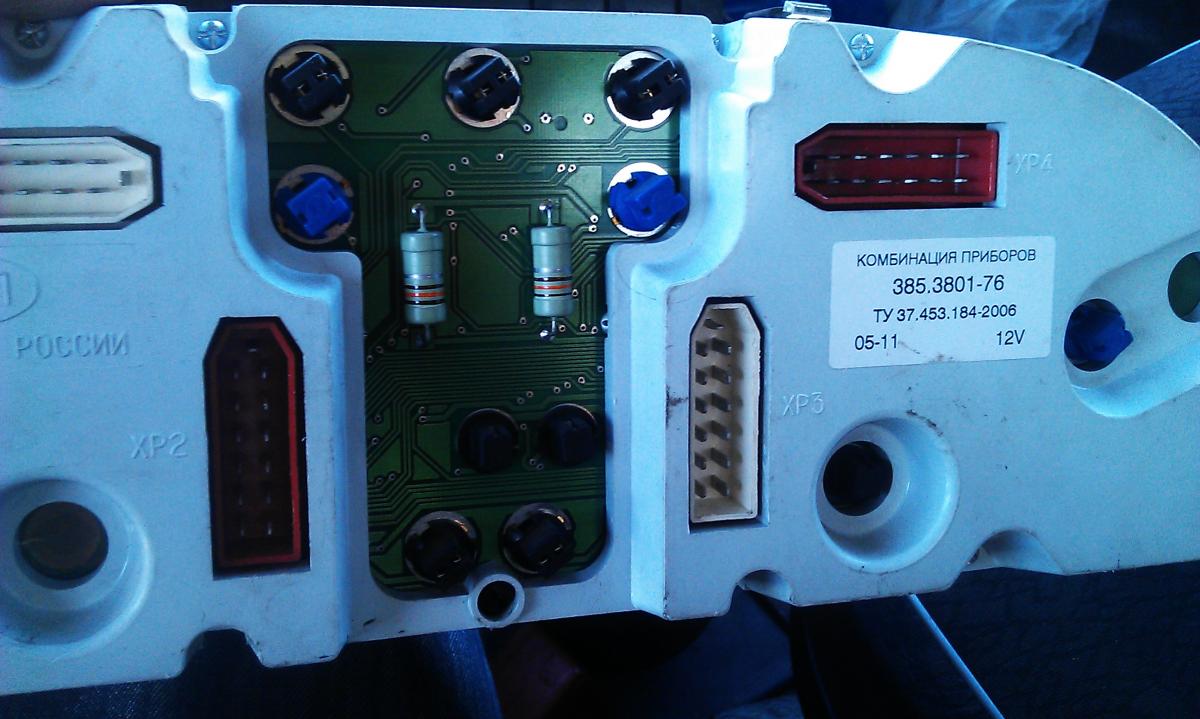

Подключаем синий с серым проводок к датчику скорости автомобиля. Разъем ХР3 на щитке приборовpost-34371-0-46148600-1379522911_thumb.jpg. Вот этот выход post-34371-0-00228400-1379522929_thumb.jpgpost-34371-0-55313200-1379523046_thumb.jpg

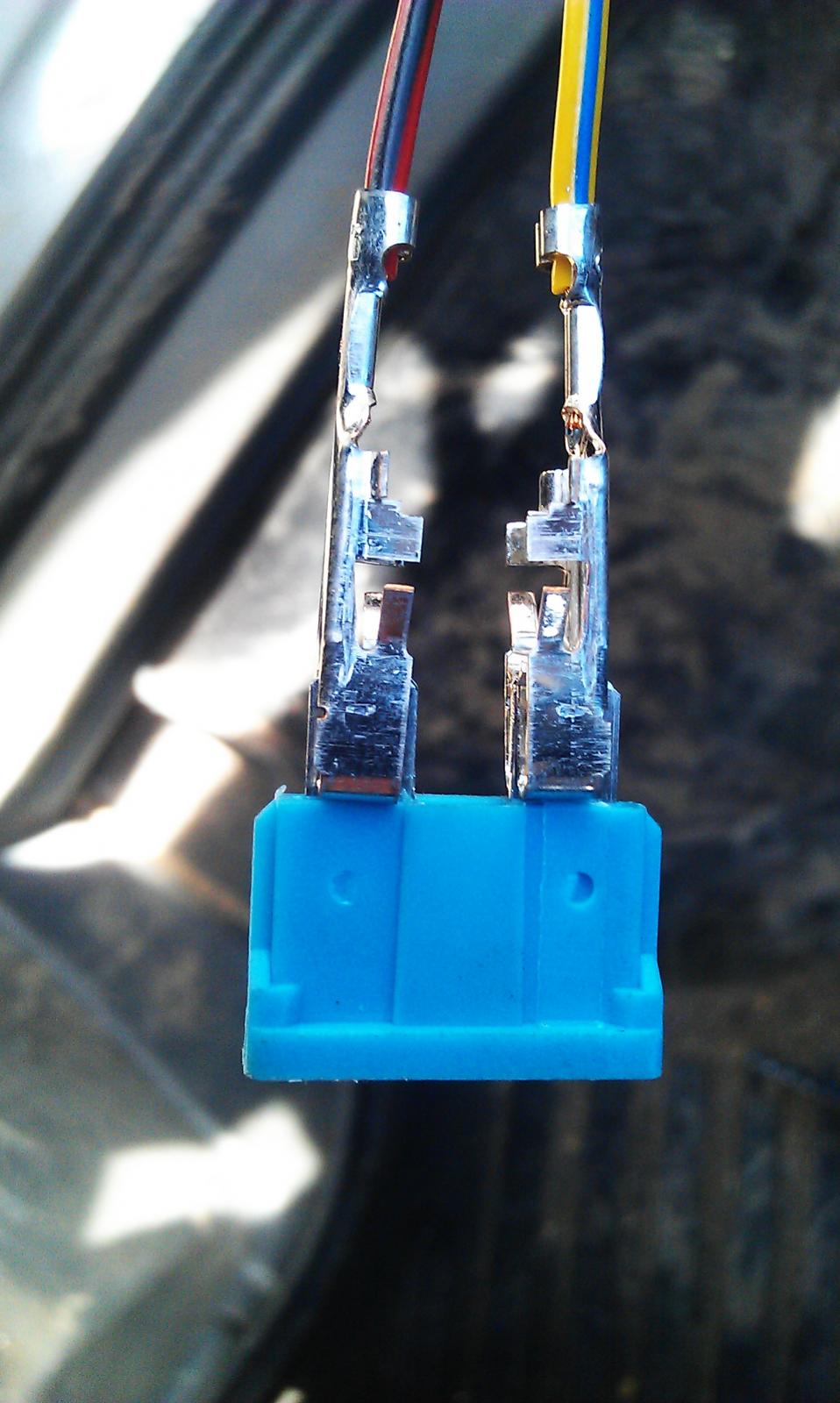

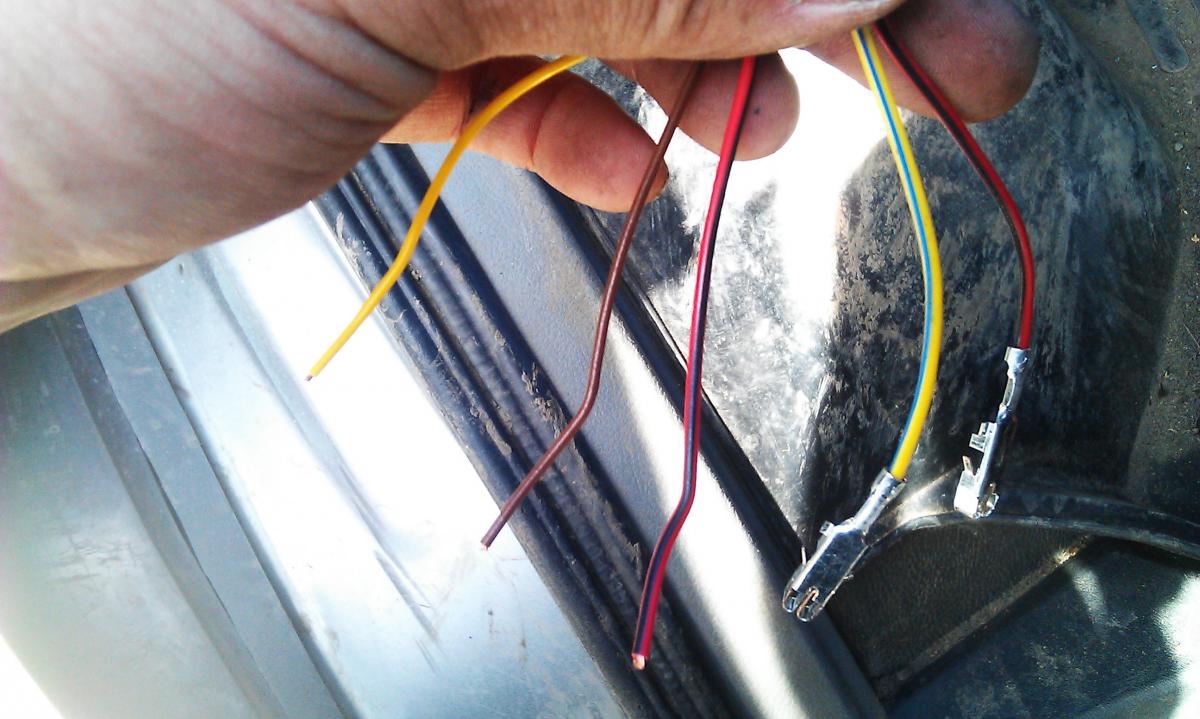

Протягиваем к панели предохранителей вот этот конец - post-34371-0-05398700-1379523207_thumb.jpg Желто-синий и красно-черный провода оконцованые разъемами вставляем в панель предохранителей с задней стороны в свободные ячейки-post-34371-0-57463500-1379523466_thumb.jpg (у меня там все занято - поэтому я вставил предохранитель навесу все заизолировав. Неоконцованные проводаподключаем сл. образом:

красно-черный   -    постояный плюс от АБ

желтый               -     плюс после замка зажигания

коричневый        -     выход на габаритные огни





Пока по электрической части все.

  • Нравится 16

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

lgorka

Далее механическая часть.

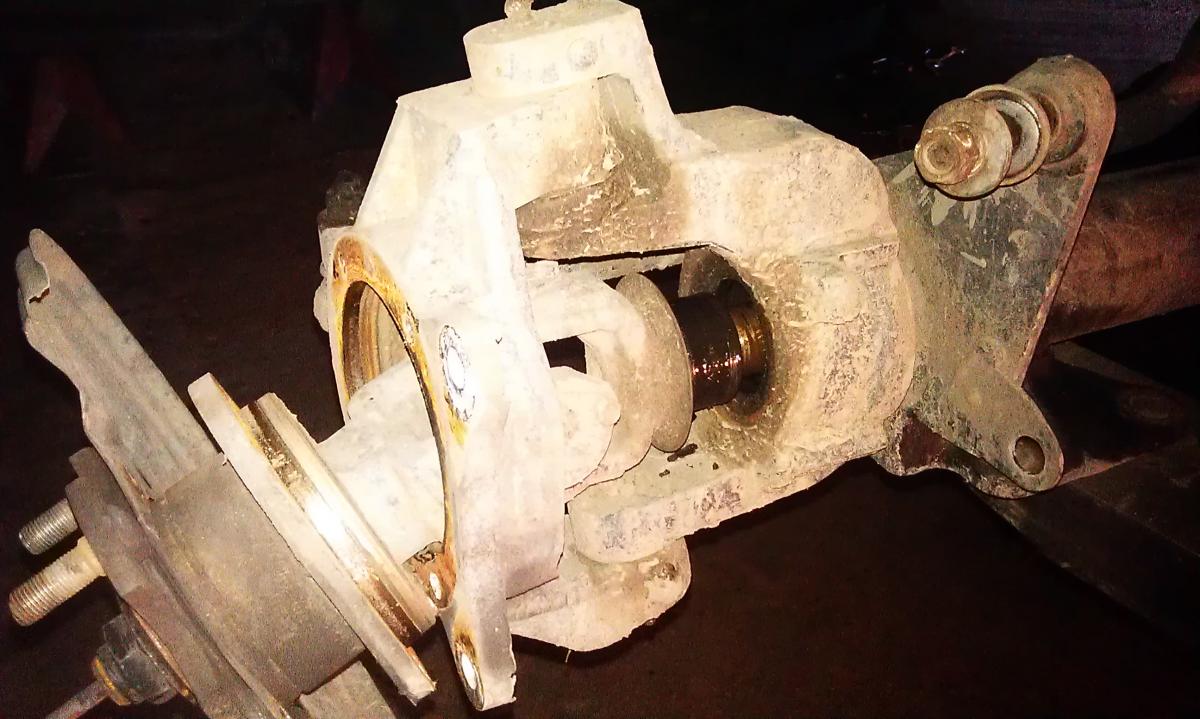

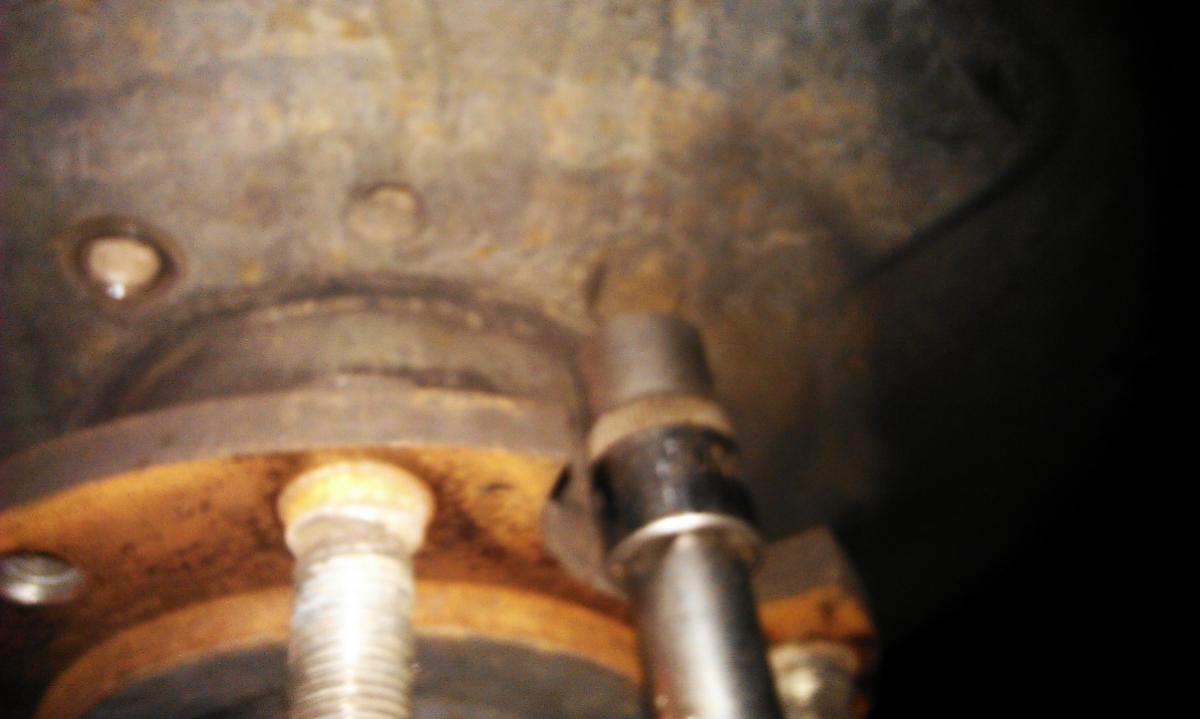

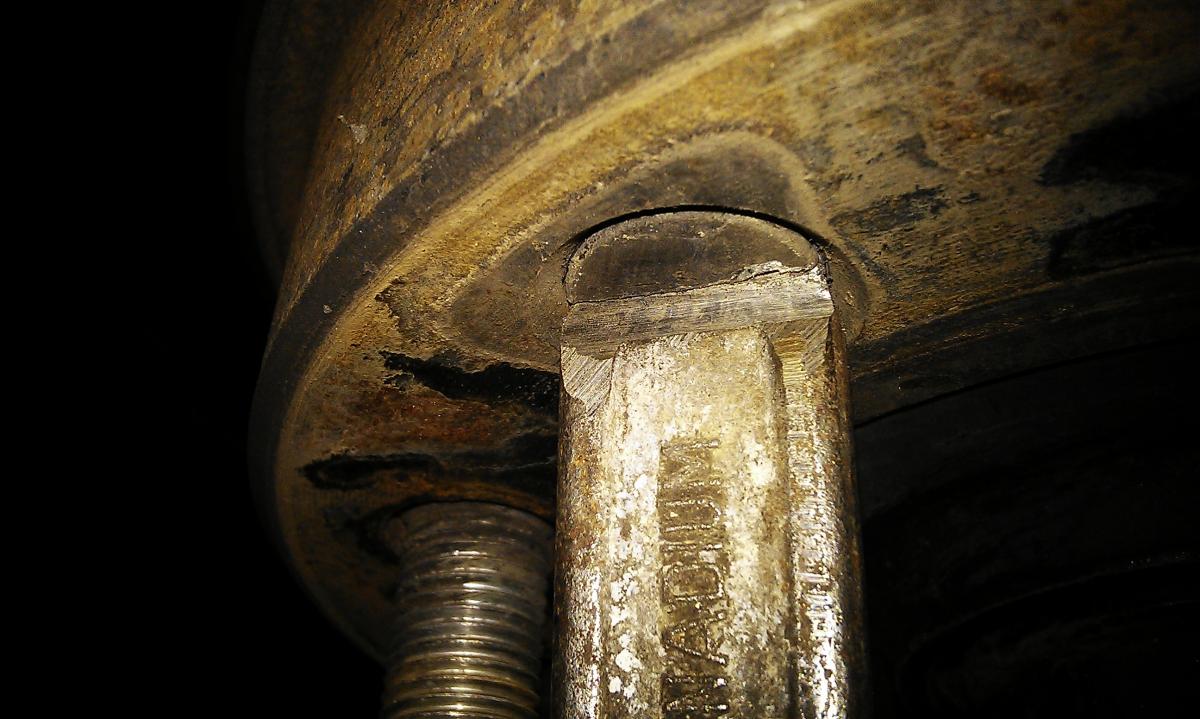

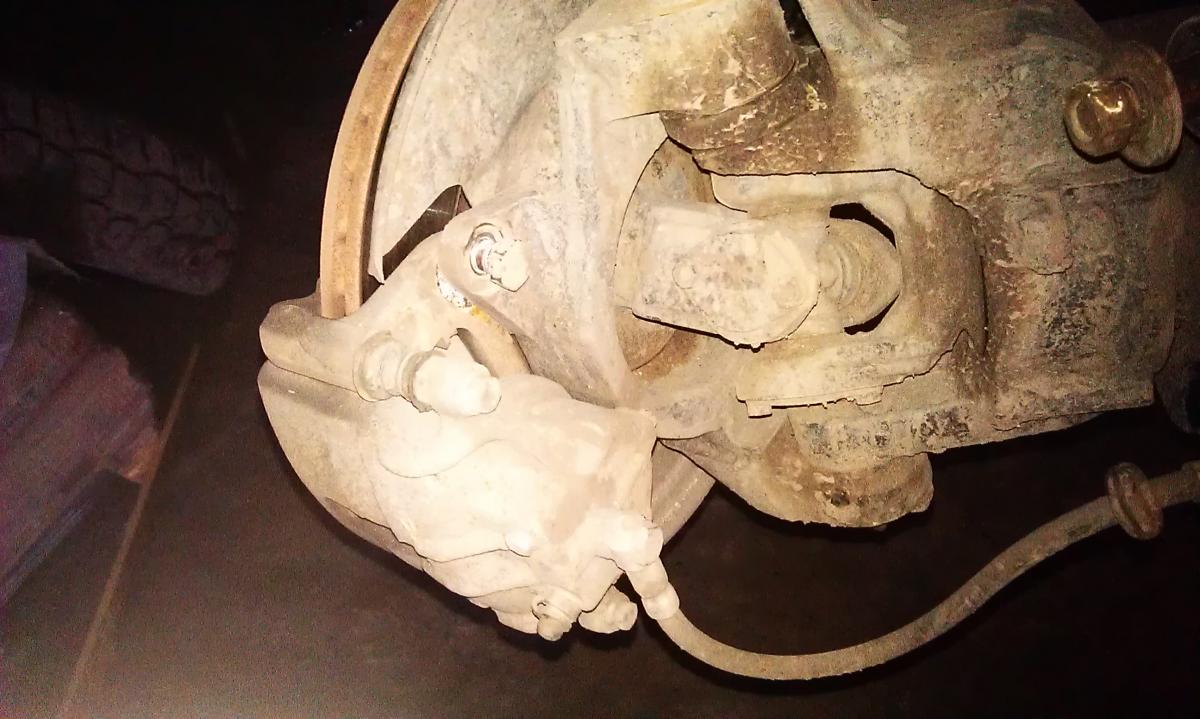

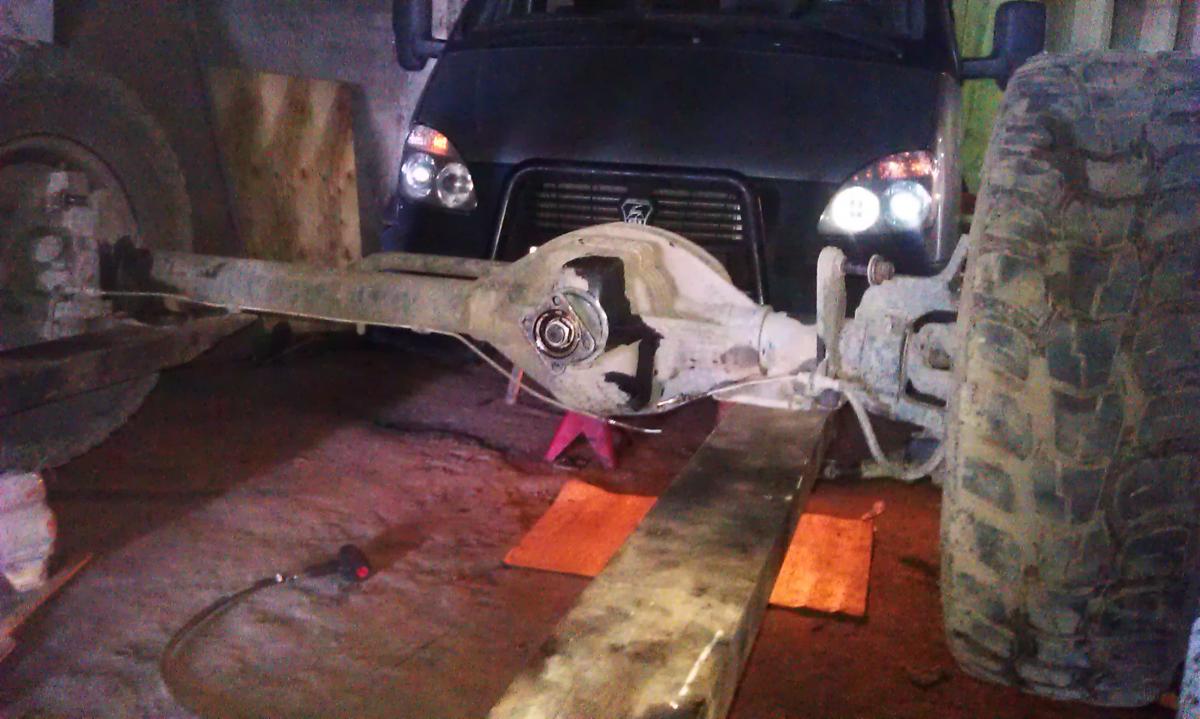

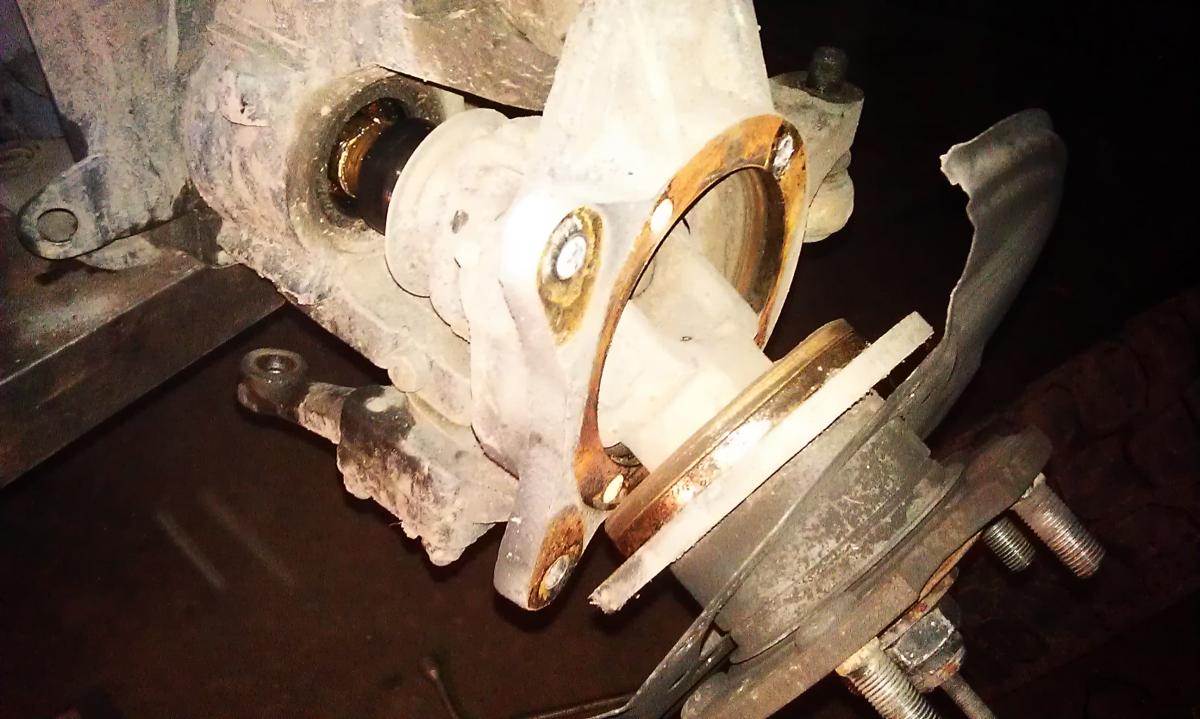

Выкатываем передний мост.post-34371-0-47580300-1379524397_thumb.jpg и разбираем его. Снимаем колеса и откручиваем тормозные суппорты - post-34371-0-89870700-1379524569_thumb.jpg Откручиваем болты крепления тормозных барабанов post-34371-0-33971600-1379524719_thumb.jpg и снимаем их. Далее откручиваем четыре болта крепления ступицы с полуосью post-34371-0-55117100-1379524828_thumb.jpgpost-34371-0-21277800-1379524864_thumb.jpgpost-34371-0-95262100-1379524900_thumb.jpg. Их тоже вытаскиваем. Открываем крышку моста.

  • Нравится 12

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Toyota007






Это минусовой выход на индикатор включения блокировки в щитке приборов (у меня такого в щитке нет)
Выведи этот провод на лампочку открытых дверей или на лампу красную EBD.Эти лампы у тебя все равно не задействованы, в щитке они есть...А индикация включения на щитке очень нужна...
  • Нравится 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






Это минусовой выход на индикатор включения блокировки в щитке приборов (у меня такого в щитке нет)
есть,но не задействован.он у всех есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Toyota007

есть,но не задействован.он у всех есть.

Олег!У него и у всех есть лампа блокировки раздатки,но она у него задействована.У него 4х4.

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Crady






У него 4х4.
за 4Х4 не скажу,гляну на досуге схему от него

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Сергей Шпиев



  Всё у его есть как и у всех индикация полной блокировки (зелёного цвета) Они стояли при Царе горохе..

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
газель2005

Стандартно так di-3774.jpg  di-I45E.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

lgorka

И снова доброго времени суток всем форумчанам !

Продолжаем. Далее выпрессовываем один наконечник рулевой тяги для нормального доступа к дифу.3b8f7b379a5ct.jpg Открываем крышку дифа. Откручиваем болты крышек подшипников дифа. Вытаскиваем диф из моста.

Т.к. мне пришлось менять ГП на нового образца то откручиваем гайку хвостовика ведущей шестерни и вытаскиваем шестерню в сборе с внутренней обоймой внутреннего подшипника. Отмываем внутреннюю полость моста от старого масла (я мыл бензином).

Сверлим корпус моста под провода- 10ea1e093a28t.jpg 4d37a1f700act.jpg Отверстие на 11мм.

У меня все подшипники были в хорошем состоянии,поэтому я их аккуратно спрессовывал не повреждая сепарацию и посадочные поверхности.

Далее напрессовываем на новый диф ведомую шестерню. Я это делал постукивая ч\з бородок по внутренней части шестерни где находятся отверстия с резьбой.9c84977ae541t.jpg До конца дотягиваем, мажем болты фиксатором резьбы и затягиваем по кругу боты крепления шестерни-56c818bef6a4t.jpg Напрессовываем на диф снятые(или новые) подшипники-b3079b7ad980t.jpg8cf67fc3459dt.jpg

Т.к. я ставил старые подшипники то ведущая шестерня не нуждается в регулировке. Просто напрессовываем на новую шестерню старый подшипник (не забыв поставить снятую регулировочную шайбу) и ставим шестерню обратно в мост.

Далее устанавливаем диф на место, надев на него внешнии обоймы подшипников. Вставляем проводки в просверленное отверстие-83384258e52dt.jpg517ba2bd127dt.jpg Вкладываем регулировочные гайки проверив на попадание их в резьбу. Закрываем крышку подшипника со стороны ведомой шестерни не затягивая её до конца.

 Обтачиваем вторую крышку подшипника (на точиле или болгаркой как я)-209a85f8f01at.jpg Изготавливаем втулки или используем гайки большего диаметра для крепления пластины удерживающей магнит от проворачивания-  dc7bb74fce03t.jpg 7d6c52096bf2t.jpgКрепим пластину болтами М12-65 (крепкость не менее 8,8 как штатные) - a34242c4ca29t.jpg Подтягиваем , но не до конца.

Регулируем биение зацепления шестеренок 142abbf973fdt.jpgустановив индикатор на зуб ведомой шестерни.Смещаем диф регулировочными гайками. Биение должно быть 0,16-0,17 мм. Затягиваем болты крепления подшипников, помазав их фиксатором резьбы. Устанавливаем скобы предотвращающие вращение регулировочных болтов.9977de0ba3d1t.jpg4b2ed94be6ect.jpg.Закрываем крышку дифа и собираем все в обратной последовательности.

Надеваем на выведенные концы разъем dddd5acd752ct.jpg предварительно вынув из него красный пластиковый фиксатор, вставив с обратнной стороны маленькую отвертку3633af8add95t.jpgd1604dd6000ct.jpg . Фиксатор возвращаем на место после того как вставили в него повода f41edf635c03t.jpgРазъем идет в установочном комплекте. Соединяем этот разъем с разъемом выведеным нами ранее под капот,проводом идущим в комплекте.





Все.



Продолжение следует.. (задний мост)



  • Нравится 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lgorka

Кстати манжеты полуосей у меня полуразвалились поэтому поменял их на вот такиеad96e2586858t.jpg

У меня стояли две манжеты, а я поставил таких четыре. Они все влезли т.к. чуть тоньше стандартных 23f67e5fdac0t.jpg

  • Нравится 4

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Cummins3

А где проводочек выходит с моста не сопливет???

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lgorka

А где проводочек выходит с моста не сопливет???

Нет. Проехал правда мало -всего 500км. но уплотнительная резинка из хорошего материала даже не порвалась когда вставлял ее в отверстие.Ну и отверстие подобрано с натягом  :D

  • Нравится 2

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Миротворец






Далее все по порядку : 1. Электрическая часть
Игорь, а у тебя схема подключения этого жгута есть или может инструкция по установки?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lgorka

Игорь, а у тебя схема подключения этого жгута есть или может инструкция по установки?

Нет схемы нет. Разбирался во всем сам. В принципе вся инфа по подключению электрической части есть в первом посте. Если чтото не понятно - спрашивай подскажу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Кирилл

А что ж пятно контакта не регулировал? Все детали ведь новые.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lgorka

А что ж пятно контакта не регулировал? Все детали ведь новые.

Нет подшипники все старые. Пятно проверял  - оно нормальное :rolleyes:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Кирилл

Но посадочные места внутреннних колец на новой детали и шестерни другие! Видать удачно всё сложилось  ;)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
газель2005

Игорь, а у тебя схема подключения этого жгута есть или может инструкция по установки?

Там проводов пять штук,от моста  идет два провода,один на массу рядом с баком,второй в кабину на эту микросхемку уходит,один на предахранитель .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Миротворец

Там проводов пять штук,от моста идет два провода,один на массу рядом с баком,второй в кабину на эту микросхемку уходит,один на предахранитель .



У меня явно больше пяти шт. Но вроде разобрался, просто один провод другого цвета оказался.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lgorka

У меня явно больше пяти шт. Но вроде разобрался, просто один провод другого цвета оказался.

Александр у тебя авто 2013 г должен уже быть с блокировкой в заднем мосту . Просто прокладывай и подключай пучок параллельно штатному.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
lgorka

Но посадочные места внутреннних колец на новой детали и шестерни другие! Видать удачно всё сложилось  ;)

Внутренние кольца из корпуса я не спрессовывал, т.к. подшипники с ведущей шестерни оставил старые. Сами подшипники аккуратно снял с старой шестерни и напресовал на новую, через регулировочную шайбу (старую). Регулируемое расстояние осталось прежним. Отрегулировал только биение зацепления шестерен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Миротворец






Александр у тебя авто 2013 г должен уже быть с блокировкой в заднем мосту . Просто прокладывай и подключай пучок параллельно штатному.
Игорь, авто ещё не пришло, хотя заказал по пред оплате больше месяца назад. Блокировку в задний мост заказывал как опцию, хотя везде пишут, что на 4 ВД это базовая комплектация. В общем по подключению уже разобрался, как только получу машину, сразу буду устанавливать. Просто лучше заранее знать все нюансы. :rolleyes: . СПАСИБО!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Соболь 362

Далее механическая часть.



Выкатываем передний мост.attachicon.gifIMAG0388.jpg и разбираем его. Снимаем колеса и откручиваем тормозные суппорты - attachicon.gifIMAG0417.jpg Откручиваем болты крепления тормозных барабанов attachicon.gifIMAG0406.jpg и снимаем их. Далее откручиваем четыре болта крепления ступицы с полуосью attachicon.gifIMAG0408.jpgattachicon.gifIMAG0411.jpgattachicon.gifIMAG0423.jpg. Их тоже вытаскиваем. Открываем крышку моста.

А мост-то зачем было выкатывать? Мне три раза в переднем копались, дифер меняли, главную пару и всё без съёма.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Миротворец






Пришлось докупать ГП нового образца.
Игорь, у тебя пара с каким передаточным числом?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
igor821007

а в волговский мост встанет эта блокировка???
