    Правильно разбираем передний бампер на Газели Некст

    Разборку и сборку переднего бампера нужно проводить при закреплении бампера в специальном приспособлении для удобства и предотвращения поломки элементов крепления, также во избежание повреждений лицевой поверхностей деталей бампера в процессе выполнения работ по его разборке.

    Снятие переднего бампера

    ВНИМАНИЕ

    Во избежание поломок креплении пластиковых деталей необходимо строго соблюдать порядок данной инструкции разборки и сборки переднего бампера.



    Разборку переднего бампера, снятого с автомобиля, необходимо осуществлять в следующей последовательности:

     - открутить все десять винтов крепления центральной панели бампера к боковинам и нижних панелей, места расположения данных винтов показаны на рисунке.



    Места креплений решотки радиатора газель

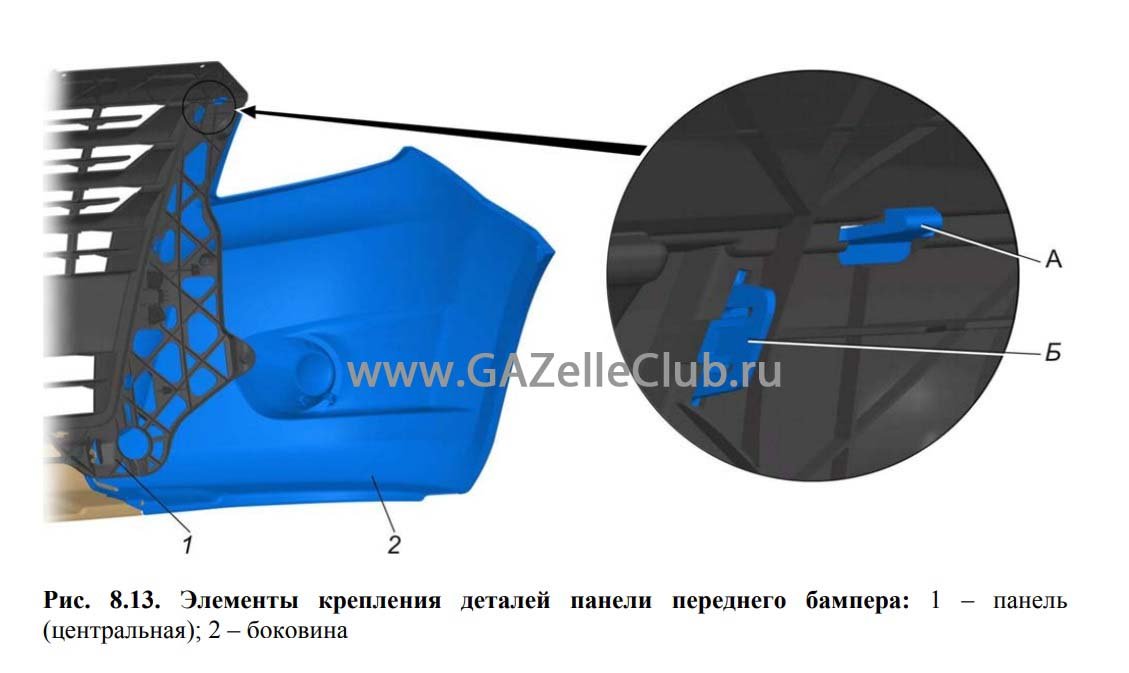

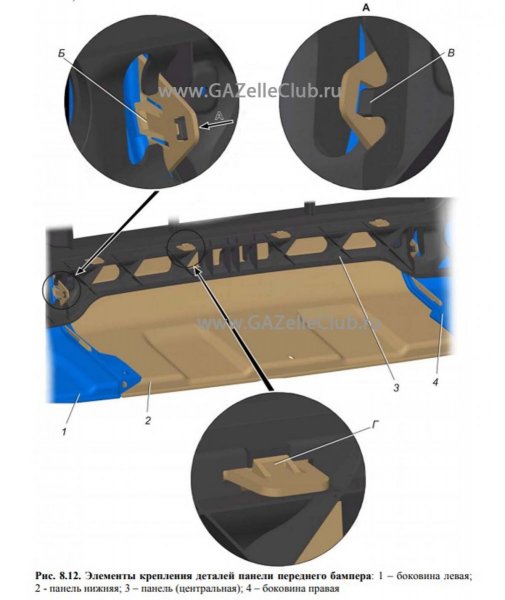

    - от щелкнуть четыре защелки Г (рис. 8.12) крепления нижней панели 2 переднего бампера к центральной панели 3, от щелкнуть две защелки В крепления центральной панели к нижней части панели , от щелкнуть шесть защелок Б (рис. 8.13) а также две защелки А крепления боковин к центральной панели и после этого снять центральную панель;



    элементы крепления бампера газель некст





    пластиковые щащелки бампера газель некст

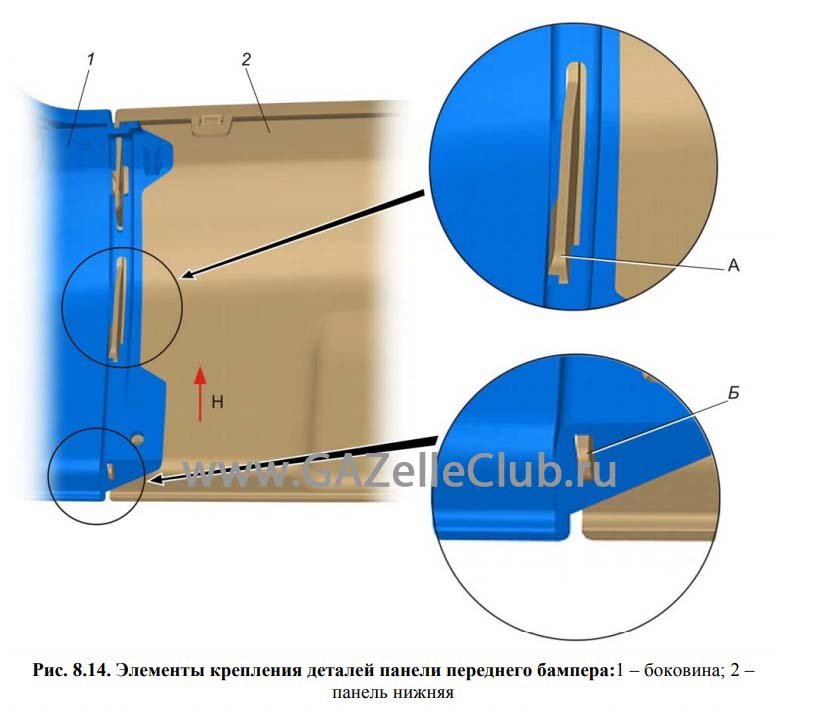

    - от щелкнуть две защелки Б которые показаны на (рис. 8.12) от крепления нижней части переднего бампера к боковинам. Сдвинуть нижнюю часть панели в направлении стрелки Н как показано на (рис. 8.14) так, чтобы выступы Б (рис. 8.14) нижней панели отсоединились от боковин. Отсоединить нижнюю часть бампера от боковин, отжав выступы А для их выхода из отверстий боковой части.

    защелки креплений бампера газель



    Сборка переднего бампера проводится в обратной последовательности с обеспечением следующих требований:

    - затяжку винтов крепления центральной панели нужно проводить с усилием в – 0,15-0,25 Н·м (0,015-0,025 кгс·м);

    - зазоры должны быть А=1,5-3,5 мм (рис. 8.15), Б=3,5-5,5 мм, В=3-5 мм и постоянные.



    зазоры переднего бампера газель некст

    Изменено пользователем Дмитрий


    Источник материала: Группа ГАЗ
