    Снятие, установка двери и замена ограничителя хода

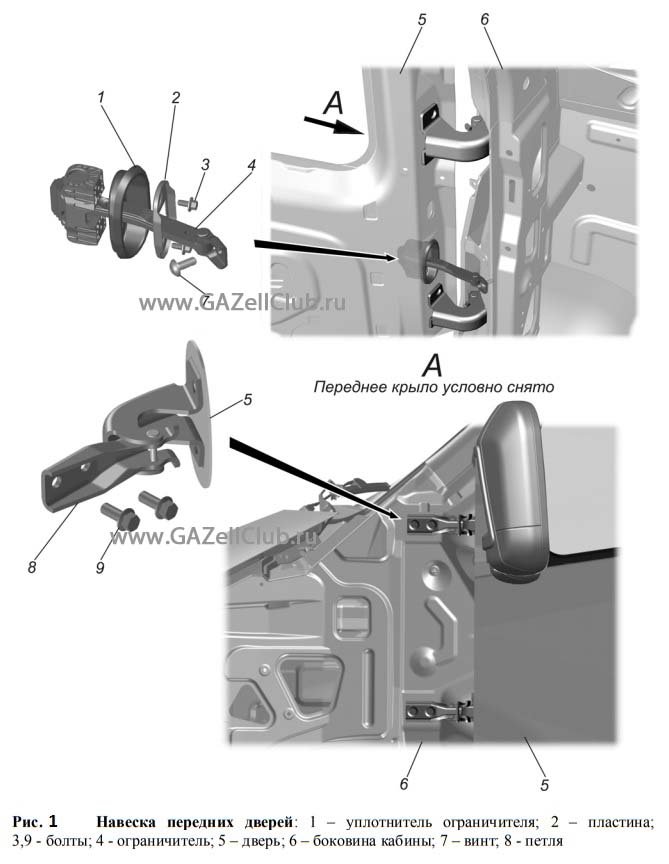

    На автомобилях ГАЗель для открытия и поддержки двери в вертикальном положении устанавливаются петли, а для ограничения от полного открывания и фиксирования двери в двух положениях служат ограничитель двери которые показаны на (рис. 1 ).

    Петли дверей не требуют ухода благодаря установленным металлофторопластовым втулкам в неподвижных звеньях.



    Снятие двери автомобиля газель



    Для снятия двери с автомобиля необходимо предварительно снять крыло см. «Снятия переднего крыла автомобиля ГАЗель Некст», далее нужно открутить ограничитель от кабины, для этого необходимо вывернуть винт 7 и отвернуть два болта 9 крепления петель к боковине.



    Установку двери на автомобиле необходимо выполнять в обратном порядке: сначала прикрутить болтами петли на кабине, а затем присоединить и прикрутить ограничитель хода к боковине.

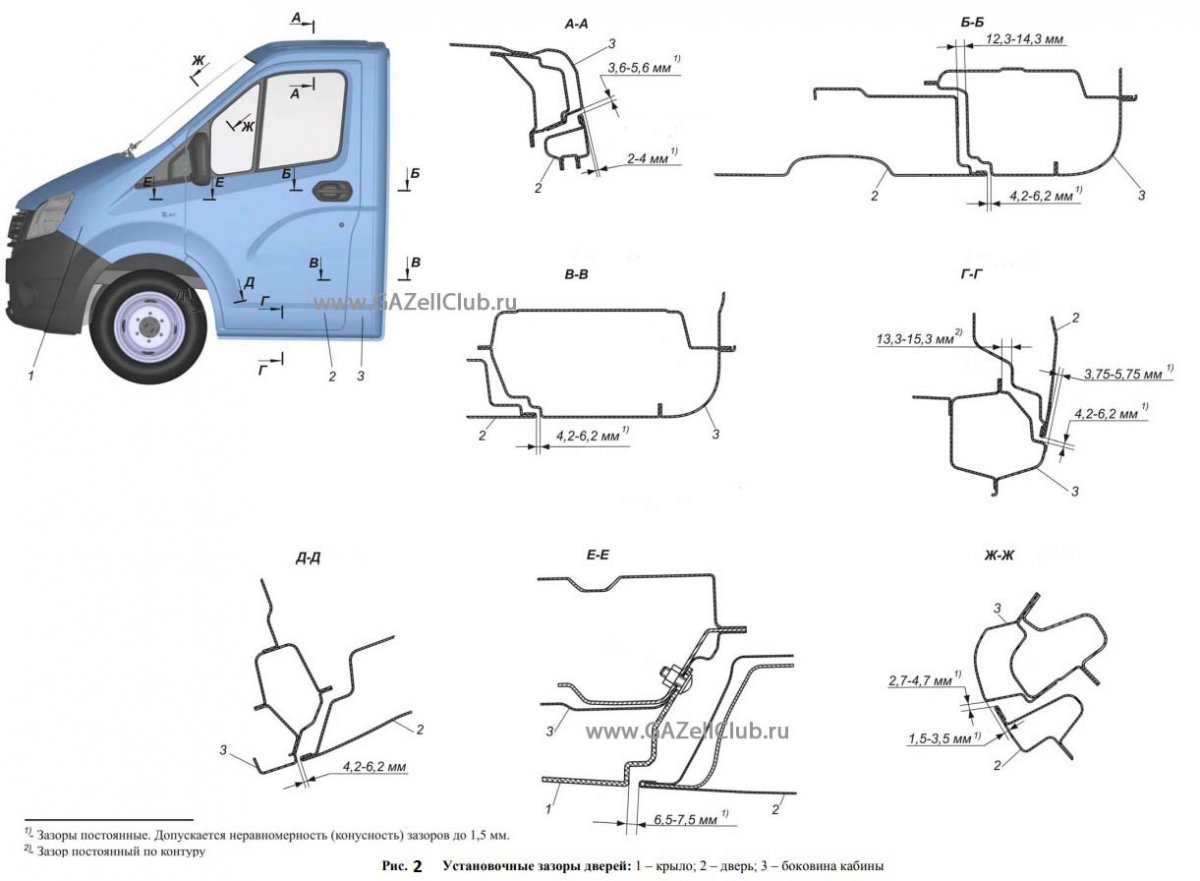

    При установке двери на автомобиль необходимо соблюдать зазоры которые показаны на. рис. 2. Поверхности дверей при этом должны полностью совпадать с поверхностями сопрягаемых деталей. Допускается небольшое расхождение дверей в районе замка не более 1,5 мм. Допускается углубление дверей относительно поверхностей боковины не более 2 мм. Для регулировки двери по зазорам необходимо ослабить болты крепления петель двери к кабине и болт крепления ограничителя к кабины. После регулировки необходимо затянуть данные болты крепления. При этом затяжку винта крепления ограничителя к кабине необходимо осуществлять с усилием в – 18-25 Н·м (1,8-2,5 кгс·м), болты крепления петли к кабине с усилием в - 80-100 Н·м (8-10 кгс·м).



    зазоры двери газель некст



    Ограничители открытия двери должны хорошо фиксировать дверь в двух положениях при открытии и не удерживать дверь вне эти фиксированных положений. Не допускаются при этом, не каких скрипов, треска и люфт подвижных частей в ограничителе. Неисправном ограничителе необходимо заменить на новый.



    Замену ограничителя двери необходимо выполнять в следующей последовательности:

    - снять пластиковую обивку двери (смотрим  «Снятие и установка обивки двери»);

     - открутить винт крепления ограничителя двери к кабины см. (рис. 1 );

     - открутить все болты крепления пластины, уплотнителя и стопора ограничителя к двери, снять это пластину вместе с уплотнителем;

     - снять старый ограничитель двери через специальный монтажный отсек в двери;

     - установить новый ограничитель двери в обратном порядке при этом момент усилия затяжки винта ограничителя к двери кабины должен быть – 18-25 Н·м (1,8-2,5 кгс·м); усилие затяжки болтов крепления пластины, уплотнителя и стопора ограничителя к двери должно быть в – 7-10 Н·м (0,7-1,0 кгс·м).

     - проверить правильность функционирование нового ограничителя.
