А именно где ставить реле в цепи? Подскажите?

Ктото берет + от силового блока предохранителей ставит реле под капотом, отрезает провода от штекеров фар и все соединяет - быстро, но по моему не очень эстетично (лишние провода, скрутки...)

Второй вариант протянуть провод от силового блока к предохранителям под панель, и там все соединить. Я сделал так. Провод 1-1,5 метра, толстенький, 2,5 или 3 кв.мм, протянул в салон. с предохранителей фар дальнего и ближнего снял провода и соединил с реле, никаких обрезов и скруток. Раньше фары как свечки были, сейчас светят хорошо!

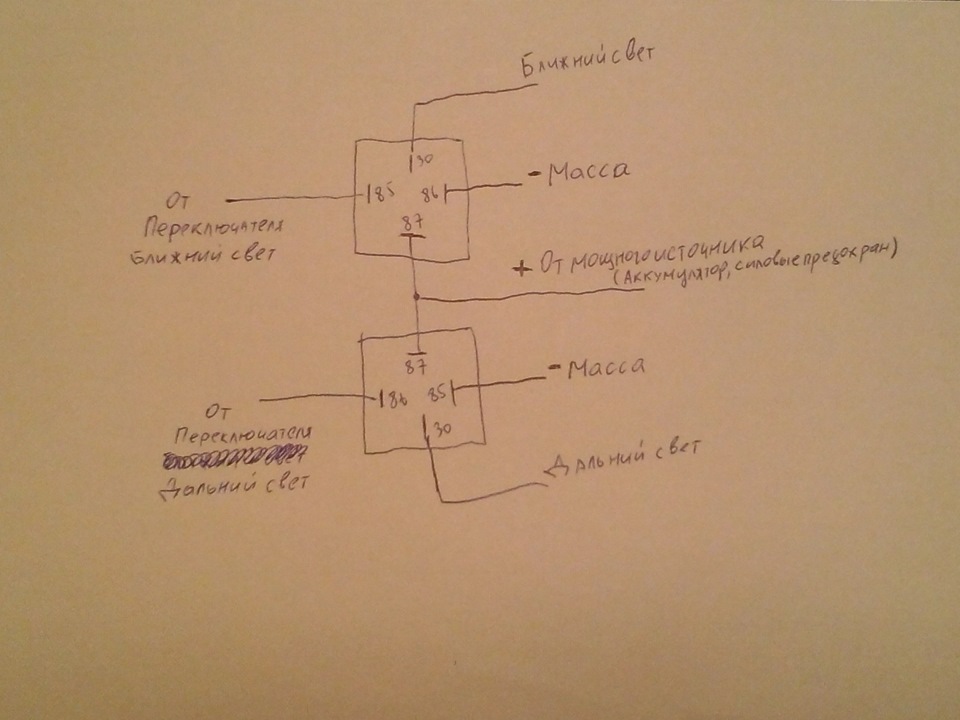

Вот схемка, (находил где то здесь или на просторах драйва)

где написано от переключателя и ближний и дальний это вынул от предохранителя и в реле, масса и силовой провод понятно. вообще дома релюшки собрал, клеммы обжал, в машине толдько подключил, все не сложно)

Изменено 8 октября, 2015 пользователем Ram

[sasha71 628]

Ктото берет + от силового блока предохранителей ставит реле под капотом, отрезает провода от штекеров фар и все соединяет - быстро, но по моему не очень эстетично (лишние провода, скрутки...)

Второй вариант протянуть провод от силового блока к предохранителям под панель, и там все соединить. Я сделал так. Провод 1-1,5 метра, толстенький, 2,5 или 3 кв.мм, протянул в салон. с предохранителей фар дальнего и ближнего снял провода и соединил с реле, никаких обрезов и скруток. Раньше фары как свечки были, сейчас светят хорошо!



Вот схемка, (находил где то здесь или на просторах драйва)

где написано от переключателя и ближний и дальний это вынул от предохранителя и в реле, масса и силовой провод понятно. вообще дома релюшки собрал, клеммы обжал, в машине толдько подключил, все не сложно)

Большое Вам спасибо за подробный отчет. А я вот ,как раз сидел ,голову ломал,что куда.

[Ram 161]





Большое Вам спасибо за подробный отчет. А я вот ,как раз сидел ,голову ломал,что куда.

На здоровье, если что пиши, чем смогу подскажу) Был бы поближе я б и релюшек с колодками подогнал

[kovaikin 162]

ток кажись 13,6 вольта как то маловато с гены то выходит даже и под нагрузкой

[Nik26 111]

ток кажись 13,6 вольта как то маловато с гены то выходит даже и под нагрузкой

у меня под нагрузкой(габариты,ближний,печка+салонная печка,обогрев зеркал) на холостых БК 13.4 показывает,без нагрузки 14.1-14.2 примерно

[Golder 21]

Недавно реализовал свет по схеме предложенной RAM.
Все просто и понятно. Свет реально ярче. Только я еще кнопку добавил на включение реле ближнего света при включении зажигания. Чтобы горели только фары без габаритов.

[sasha71 628]

Недавно реализовал свет по схеме предложенной RAM.

Все просто и понятно. Свет реально ярче. Только я еще кнопку добавил на включение реле ближнего света при включении зажигания. Чтобы горели только фары без габаритов.

Да спасибо ему за схему и подсказку места установки. Мне удалось не только свет улучшить,но и улучшить работу дворников.Теперь дворники работают намного веселее.

[дядя Костя 0]

День добрый! Кто подскажет,какой контакт на колодке фары старого образца идёт на какое освещение внутри фары и схожи ли они (левая-правая)? А то меняю проводку полностью,а когда то я их там переставлял,теперь после съёма старой,думаю было напутано на предохранителях,просто там было столько самодельщины :blink: Заранее благодарен!

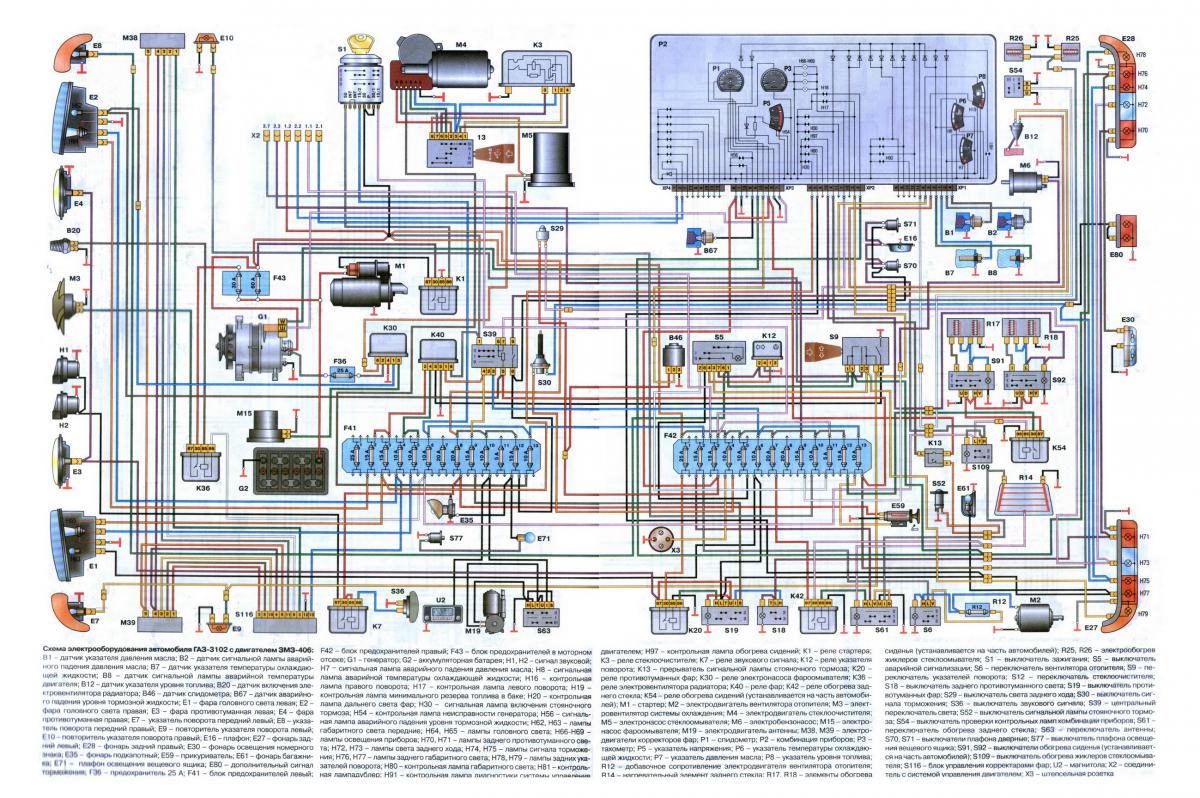

Возможно у кого то есть схема расположения контактов?

[frol1958 72]

День добрый! Кто подскажет,какой контакт на колодке фары старого образца идёт на какое освещение внутри фары и схожи ли они (левая-правая)? А то меняю проводку полностью,а когда то я их там переставлял,теперь после съёма старой,думаю было напутано на предохранителях,просто там было столько самодельщины :blink: Заранее благодарен!

Возможно у кого то есть схема расположения контактов?

[Александр96 12]

Привет всем! Подскажет кто может, где у фар масса крепится. А то на фарах падение примерно 1В, до предов примерно 1,5В. Решил поставить релюшки на свет, так надо всеравно с массой на фарах разобраться.

[Александр96 12]

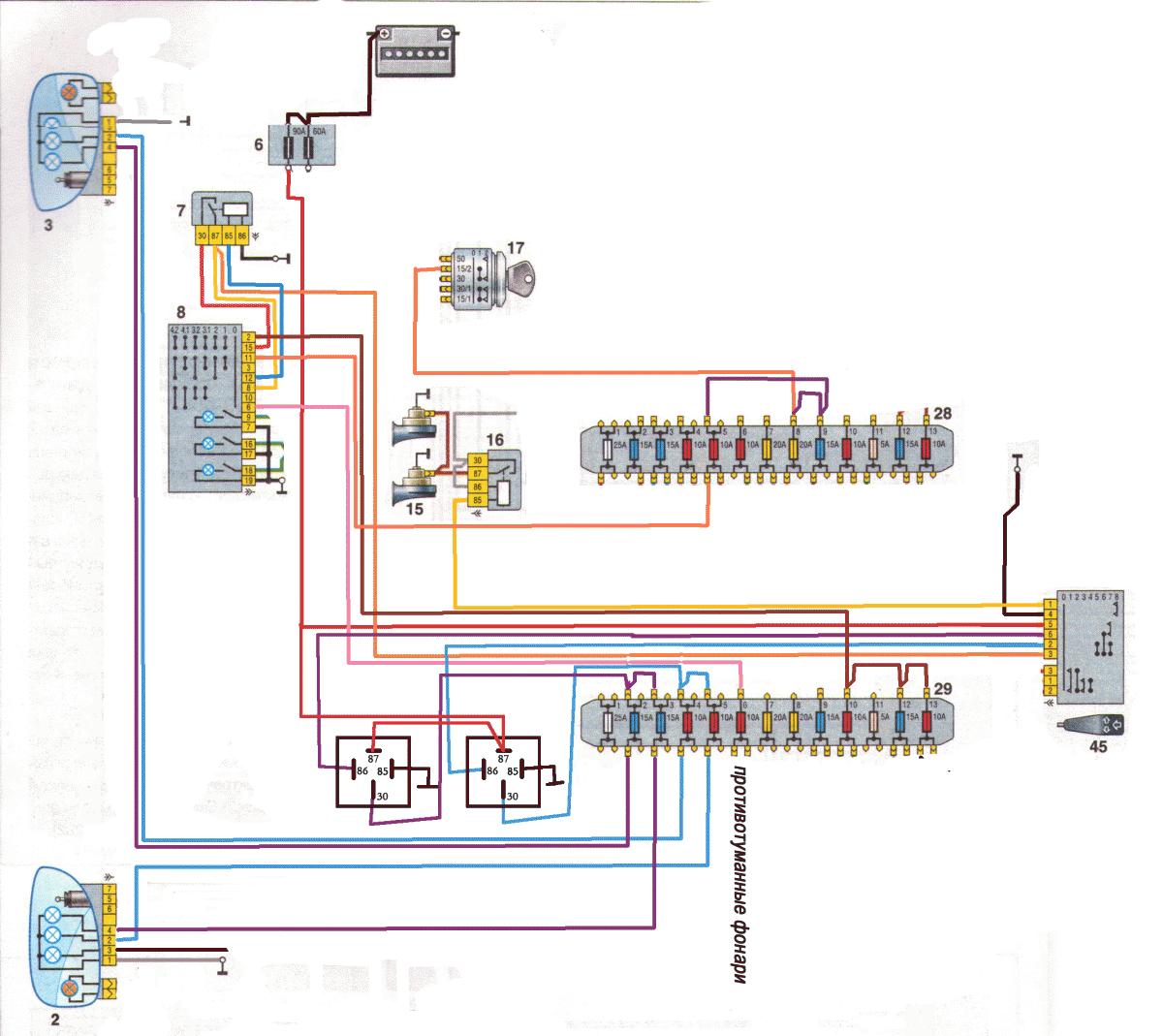

Вопрос про массу от фар остаётся открытым, не хочется кидать отдельный провод, легче наверное найти где он на корпус идет если что востановить контакт. А пока кидаю схему по которой сам собираюсь ставить реле. И.М.Х.О. так лучше.

Суть в том, что провода с подрулевого переключателя идут не на преды как с завода , а на управление реле. А напруга на фары уже с основного силового преда через реле и родные предохранители.

Изменено 8 февраля, 2016 пользователем Александр96

[газель2005 2 593]

Александр96, есть тема про разгрузочные реле на свет. Масса под капотом в районе фар ближе к радиатору с обоих сторон.

[Александр96 12]

газель2005, кто бы ткнул в эту тему пальцем)))) Уже несколько подобных тем перечитал, и везде то словами, то примитивная схема подключения реле. А хотелось бы поглядеть-обсудить схемы со всей обвязкой( от аккума до фар).

[Александр96 12]





Масса под капотом в районе фар ближе к радиатору с обоих сторон

МММдаа...На самом видном месте))))) Сколько еще лет изучать эти точки "G", то есть GND ))))

[Slava 67 160]

а что за нововведение на бизнесах, на лягушке стопов уже идёт четыре провода, на днях перестали гореть, на одном из четырёх был плюс, поставил пока что перемычку, куда копать где искать плюс пропавший, было у кого такое?

[Alex030569 5 969]

а что за нововведение на бизнесах, на лягушке стопов уже идёт четыре провода, на днях перестали гореть, на одном из четырёх был плюс, поставил пока что перемычку, куда копать где искать плюс пропавший, было у кого такое?

Что то сомневаюсь я что бы + управлялись стопы.

[Slava 67 160]

Что то сомневаюсь я что бы + управлялись стопы.

сегодня уже некогда, завтра посмотрю куда поставил перемычку в разъем который на лягушке, и на том разъёме что под капотом идут одни плюсы, там всё цело, где то в кабине потерялся

[YaKuT-ST 132]

сегодня уже некогда, завтра посмотрю куда поставил перемычку в разъем который на лягушке, и на том разъёме что под капотом идут одни плюсы, там всё цело, где то в кабине потерялся

2 провода + на стопы, 2 провода на ЭБУ

плюс постоянный от предов в кабине, стопы горят без зажигания

[паша 96 64]

подскажите про фары бошь, в магазине есть с пластиком и со стеклом(дешевле) есть разница по качеству освещения? хочу заменить освар тк линзы ставить не хочу а светят ужасно.

[russpb 84]





Что то сомневаюсь я что бы + управлялись стопы.

сомневаемся, смотрим злектро схему и сомнений не будет

[Winston62 25]

Бошевские стеклянные это китай в них может не быть корректора. Бери с пластиком рязанские хорошо светят.

[паша 96 64]

жаль что оригинал с пластиком, в дороге раньше стекло тёр и хоть бы хны.

[YaKuT-ST 132]

жаль что оригинал с пластиком, в дороге раньше стекло тёр и хоть бы хны.

нет теперь оригинала бош со стеклом, только пластик

[УТЮГ888 941]

Бошевские стеклянные это китай в них может не быть корректора. Бери с пластиком рязанские хорошо светят.

есть оригинал в стекле как и раньше!

нет теперь оригинала бош со стеклом, только пластик

есть сейчас, был там перебой небольшой по ним.

[Slava 67 160]

2 провода + на стопы, 2 провода на ЭБУ

плюс постоянный от предов в кабине, стопы горят без зажигания

перемычка стояла с контакта 2 (желтый провод) на 1 контакт (красный провод), выходит было питание стопов с эбу, и стопы только с зажиганием работали, вынимал предохранитель на стопы так же все работает, опасная эта схема, не делайте так! сгорит эбу! а у меня выходит потерялся плюс от предохранителя до концевика.

есть ли у кого нибудь схема как в посту 1284 на бизнес
